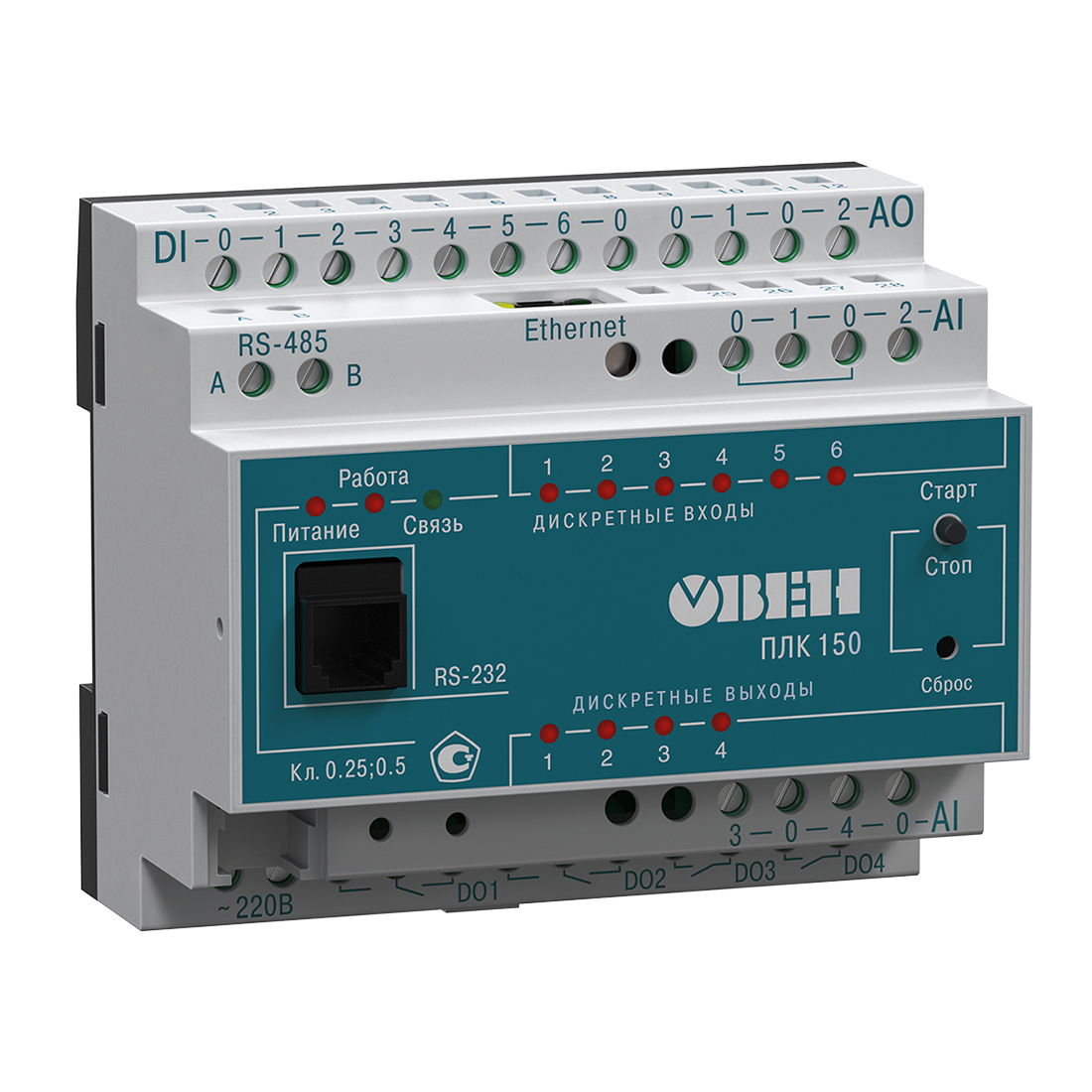

Контроллер ОВЕН ПЛК 150ПЛК150: компактный контроллер для малых и средних систем

Контроллер ОВЕН ПЛК150 используется для малых и средних систем управления и диспетчеризации различных объектов в области промышленности и ЖКХ.

Контроллер оснащен 6 дискретными 4 универсальными аналоговыми входами, 4 релейными выходами и 2 аналоговыми выходами. Имеет интерфейсы Ethernet, RS-232, RS-485; Выпускается в одном исполнении по питанию 220 VAC.

Вычислительные возможности

  • Высокопроизводительный процессор RISC архитектуры ARM9, с частотой 200МГц компании Atmel;
  • Объем оперативной памяти – 8МБ;
  • Объем постоянной памяти – Flash память, 4МБ;
  • Объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.

Входные и выходные сигналы

  • Дискретные входы – 6 с групповой гальванической развязкой 1,5 кВ и частотой опроса 1 кГц (10 кГц при использовании аппаратного счетчика и обработчика энкодера);
  • Аналоговые входы – 4 универсальных аналоговых входа;
  • Дискретные выходы – 4 релейных выхода, способных коммутировать ток 2А  переменного напряжения 220 В;
  • Аналоговые выходы – 2 аналоговых выхода 4-20 мА или 0-10 В (тип выходов определяется модификацией контроллера):
    • И – 4-20 мА;
    • У – 0-10 В;
    • А – 4-20 мА или 0-10 В;

Для расширения чила точек вводавывода предназначены внешние модули вводавывода, подключаемые по любому из встроенных интерфейсов.

Интерфейсы контроллера

  • Ethernet 100 Ваsе-Т – 1 канал;
  • RS-232 – 1 канал;
  • RS-485 – 1 канал.

Корпус контроллера

  • Контроллер выполнен в компактном DIN-реечном корпусе;
  • Степень защиты корпуса – IP20;
  • Габаритные размеры – 105х90х65 мм.

Питание контроллеров

  • Контроллер ОВЕН ПЛК 150 имеет одно исполнение по питанию: 220В переменного напряжения;
  • Потребляемая мощность – 6 Вт.

Средства программирования контроллеров

Для программирования контроллеров ПЛК 150 используется среда CoDeSys, разработанной немецкой компанией 3S-Software.



Документация

Руководство по эксплуатации: Скачать...

Фото
Модель
Цена
ПЛК150-220.А-М
Производитель: Овен
Контроллер имеет 6 дискретных и 4 универсальных аналоговых входов,  4 релейных выхода и 2 аналоговых выхода 4-20 мА или 0-10 В. Имеет интерфейсы Ethernet, RS-232, RS-485. Питание 220 В переменного напряжения. Объем памяти ввода / вывода неограничен.
По запросу
ПЛК150-220.У-М
Производитель: Овен
Контроллер имеет 6 дискретных и 4 универсальных аналоговых входов,  4 релейных выхода и 2 аналоговых выхода 0-10 В. Имеет интерфейсы Ethernet, RS-232, RS-485. Питание 220 В переменного напряжения. Объем памяти ввода / вывода неограничен.
По запросу
ПЛК150-220.И-М
Производитель: Овен
Контроллер имеет 6 дискретных и 4 универсальных аналоговых входов,  4 релейных выхода и 2 аналоговых выхода 4-20 мА. Имеет интерфейсы Ethernet, RS-232, RS-485. Питание 220 В переменного напряжения. Объем памяти ввода / вывода неограничен.
По запросу
ПЛК150-220.А-L
Производитель: Овен
Контроллер имеет 6 дискретных и 4 универсальных аналоговых входов,  4 релейных выхода и 2 аналоговых выхода 4-20 мА или 0-10 В. Имеет интерфейсы Ethernet, RS-232, RS-485. Питание 220 В переменного напряжения. Объем памяти ввода / вывода 360 байт.
По запросу
ПЛК150-220.У-L
Производитель: Овен
Контроллер имеет 6 дискретных и 4 универсальных аналоговых входов,  4 релейных выхода и 2 аналоговых выхода 0-10 В. Имеет интерфейсы Ethernet, RS-232, RS-485. Питание 220 В переменного напряжения. Объем памяти ввода / вывода 360 байт.
По запросу
ПЛК150-220.И-L
Производитель: Овен
Контроллер имеет 6 дискретных и 4 универсальных аналоговых входов,  4 релейных выхода и 2 аналоговых выхода 4-20 мА. Имеет интерфейсы Ethernet, RS-232, RS-485. Питание 220 В переменного напряжения. Объем памяти ввода / вывода 360 байт.
По запросу
