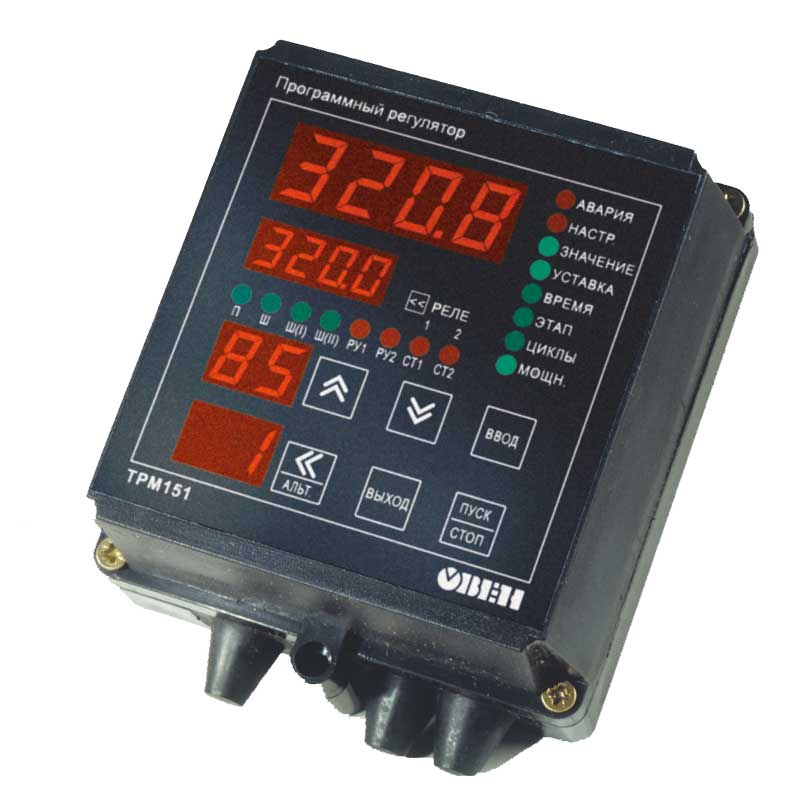

Двухканальный ПИД-регулятор ОВЕН ТРМ151

ОВЕН ТРМ151 — универсальный двухканальный программный ПИД-регулятор, предназначенный для точного автоматического управления параметрами технологических процессов. Он применяется как в простых контурах регулирования, так и в составе комплексных систем с интеграцией в АСУ.  Класс точности прибора составляет 0,5/0,25, что обеспечивает высокую точность регулирования.

ТРМ151 поддерживает работу с одним или двумя каналами, имеет два универсальных входа и два выходных канала для управления различными исполнительными механизмами — как 2-позиционными (ТЭНы, двигатели), так и 3-позиционными (краны, задвижки). В прибор встроен режим ручного управления, автонастройка ПИД-регуляторов, а также предусмотрены специализированные модификации с программами быстрого старта для типовых задач.

Настройка осуществляется с лицевой панели или с помощью ЭВМ. Поддерживаются уровни доступа для разных ролей пользователей. Регулятор выпускается в корпусах Щ1 и Н, что позволяет удобно интегрировать его в панельное или настенное размещение.

ОбозначениеТРМ 151

При заказе модификация регулятора указывается следующим образом

ТРМ151-аа.вв.сс

где

аа - обозначение исполнения корпуса (Н или Щ1 )
вв - обозначение типа выходного сигнала. Регулятор ТРМ 151 имеет следующие модификации по типу выходного сигнала:

• Р – э/м реле
• К – транзисторная оптопара
• С – симисторная оптопара
• С3 – три симисторные оптопары
• И – ЦАП «параметр – ток 4...20 мА»
• У – ЦАП «параметр – напряжение 0...10 В»
• Т – выход для управления твердотельным реле

сc - обозначение модификации регулятора ТРМ151 (01, 03, 04, 05, 06, 07, 08, 09 или 10)

• 01 – 2 канала пошагового регулирования, каждый из которых подключен к своему выходному элементу. Регулятор может работать в режимах ПИД и ON/OFF
• 03 – Одноканальное пошаговое регулирование задвижкой с датчиком положения или без него.Применяется в системах вентиляции, водоснабжения, в пищевой промышленности, может применяться как регулятор соотношения.
• 04 – Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Имеется блок контроля выхода величины за допустимый диапазон («инспектор»). Сигнал инспектора подается на выходной элемент 2, к которому подключается средство аварийной сигнализации (лампа, звонок и т.д.)
• 05 – Одноканальное пошаговое регулирование, при этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2. Также может быть подключен блок инспектора, соединенный со вторым выходом прибора. Применяется в погодозависимых системах отопления, многозонных электропечах, теплицах и инкубаторах.
• 06 – Одноканальное пошаговое регулирование задвижкой без датчика положения. При этом уставка регулятора может быть скорректирована по определенной функции от значения, измеренного на входе 2.Применяется в погодозависимых системах отопления, вентиляции, теплицах и инкубаторах, может применяться как регулятор соотношения.
• 07 – Одноканальное пошаговое регулирование по измеренной или вычисленной величине. Эта величина дублируется на ЦАП 4…20 мА, к которому подключается аналоговый регистратор.Применяется при автоматизации процессов, требующих регистрации на аналоговых самописцах.
• 08 – Одновременное пошаговое регулирование температуры и влажности. Вычисление влажности производится психрометрическим методом по температуре «сухого» и «влажного» термометров. Применяется при автоматизации климатических камер и теплиц.
• 09 – Одноканальное пошаговое регулирование по измеренной или вычисленной величине. На второй выход прибора можно на определенном шаге программы подать периодические импульсы. Применяется для автоматизации различных установок, требующих включения дополнительного или сигнального оборудования. Находит широкое применение в пищевой и лесной промышленности
• 10 – Одноканальное пошаговое регулирование с помощью системы «нагреватель – холодильник». Применяется для автоматизации климатических камер, систем вентиляции и кондиционирования.

Стандартные позиции на складе:

• ТРМ151-Н.РР.01
• ТРМ151-Н.РР.03
• ТРМ151-Щ1.ИР.05
• ТРМ151-Щ1.КК.03
• ТРМ151-Щ1.РР.01
• ТРМ151-Щ1.РР.03
• ТРМ151-Щ1.РР.06
• ТРМ151-Щ1.СС.01

Срок изготовления ТРМ151 в других модификациях: 2 недели.

Документация ТРМ151

Конфигуратор ТРМ151: скачать

Руководство по эксплуатации ТРМ151-01: скачать
Руководство по эксплуатации ТРМ151-03: скачать
Руководство по эксплуатации ТРМ151-04: скачать
Руководство по эксплуатации ТРМ151-05: скачать
Руководство по эксплуатации ТРМ151-06: скачать
Руководство по эксплуатации ТРМ151-07: скачать
Руководство по эксплуатации ТРМ151-08: скачать
Руководство по эксплуатации ТРМ151-09: скачать
Руководство по эксплуатации ТРМ151-10: скачать
