ПД100-ДГ. Модели 137 (Устаревшая маркировка)

Позиций на странице:
Производитель
ЦЕНА,
Тип прибора (КИПиА)

Датчики (преобразователи) давления ОВЕН ПД100-ДГ. Погружной преобразователь гидростатического давления столба жидкости (уровня).

С 16 августа 2018 года преобразователь гидростатического давления ОВЕН ПД100-ДГ-137 снят с продажи.

На замену - уровнемер ОВЕН ПД100И-ДГ-167.

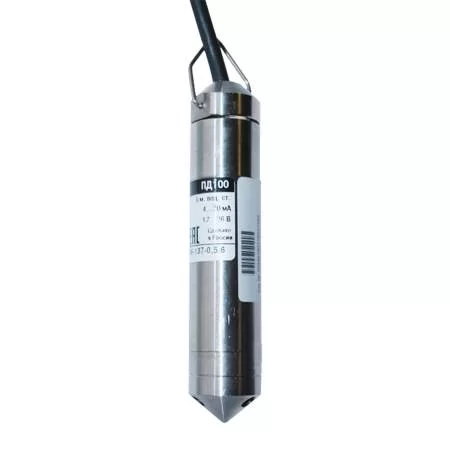

Датчики ОВЕН ПД100-ДГ модели 137 представляют собой преобразователи гидростатического давления с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.

Данная модель характеризуется возможностью работы внутри жидкости. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет измерительную мембрану (открытый сенсор) от механических повреждений.

Преобразователи данной модели могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и ЖКХ: водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.

Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка КК-01.

Основные характеристики погружного преобразователя гидростатического давления столба жидкости (уровня):

  • ИЗМЕРЕНИЕ гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.)
  • ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА
  • ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
  • ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ 200% от ВПИ
  • ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,5; 1,0 % ВПИ
  • СТЕПЕНЬ ЗАЩИТЫ корпуса датчика давления – IP68
  • ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

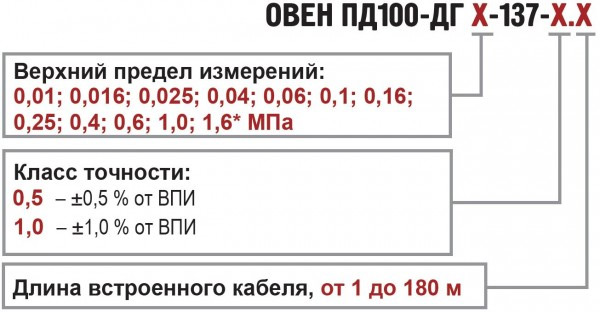

Обозначение при заказе:

Погружной преобразователь гидростатического давления столба жидкости (уровня) ПД100. Обозначения при заказе

Маркировка:

В маркировке датчиков давления ОВЕН серии ПД100 присутсвуют следующие обозначения типа измеряемого давления:

  • ДА – абсолютное;
  • ДИ – избыточное;
  • ДГ – гидростатическое;
  • ДД – дифференциальное;
  • ДИВ – избыточное-вакуумметрическое;
  • ДВ – вакуумметрическое (разрежение).
Документация по приборам:

Общее руководство по эксплуатации на датчики ПД100-хх: скачать...

Краткая инструкция ПД100-ДГ: скачать...

Презентация ПД100 и ПД200: скачать...

Фото
Модель
Цена
ПД100-ДГ1,0-137-0,5.30
Производитель: Овен
Верхний предел измерения - 1, 0МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 30м.
По запросу
ПД100-ДГ0,6-137-0,5.20
Производитель: Овен
Верхний предел измерения - 0, 6МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 20м.
По запросу
ПД100-ДГ0,4-137-1,0.30
Производитель: Овен
Верхний предел измерения - 0, 4МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 30м.
По запросу
ПД100-ДГ0,25-137-1,0.30
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 30м.
По запросу
ПД100-ДГ0,25-137-0,5.30
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 30м.
По запросу
ПД100-ДГ0,25-137-0,5.20
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 20м.
По запросу
ПД100-ДГ0,25-137-0,5.15
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 15м.
По запросу
ПД100-ДГ0,16-137-1,0.20
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 20м.
По запросу
ПД100-ДГ0,16-137-0,5.30
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 30м.
По запросу
ПД100-ДГ0,16-137-0,5.20
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 20м.
По запросу
ПД100-ДГ0,16-137-0,5.15
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 15м.
По запросу
ПД100-ДГ0,1-137-0,5.7
Производитель: Овен
Верхний предел измерения - 0, 1МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 7м.
По запросу
ПД100-ДГ0,1-137-0,5.5
Производитель: Овен
Верхний предел измерения - 0, 1МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 5м.
По запросу
ПД100-ДГ0,1-137-0,5.12
Производитель: Овен
Верхний предел измерения - 0, 1МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 12м.
По запросу
ПД100-ДГ0,06-137-1,0.7
Производитель: Овен
Верхний предел измерения - 0, 06МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 7м.
По запросу
ПД100-ДГ0,06-137-0,5.30
Производитель: Овен
Верхний предел измерения - 0, 06МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 30м.
По запросу
ПД100-ДГ0,04-137-1,0.6
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 6м.
По запросу
ПД100-ДГ0,04-137-1,0.5
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 5м.
По запросу
ПД100-ДГ0,04-137-1,0.3
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 3м.
По запросу
ПД100-ДГ0,04-137-1,0.20
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 20м.
По запросу
ПД100-ДГ0,04-137-1,0.18
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 18м.
По запросу
ПД100-ДГ0,04-137-1,0.15
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 15м.
По запросу
ПД100-ДГ0,04-137-0,5.7
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 7м.
По запросу
ПД100-ДГ0,04-137-0,5.18
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 18м.
По запросу
ПД100-ДГ0,04-137-0,5.15
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 15м.
По запросу
ПД100-ДГ0,04-137-0,5.1
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 1м.
По запросу
ПД100-ДГ0,025-137-1,0.15
Производитель: Овен
Верхний предел измерения - 0, 025МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 15м.
По запросу
ПД100-ДГ0,025-137-1,0.10
Производитель: Овен
Верхний предел измерения - 0, 025МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±1, 0% от ВПИ, длина встроенного кабеля - 10м.
По запросу
ПД100-ДГ0,025-137-0,5.7
Производитель: Овен
Верхний предел измерения - 0, 025МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 7м.
По запросу
ПД100-ДГ0,025-137-0,5.30
Производитель: Овен
Верхний предел измерения - 0, 025МПа, штуцер M24х1, 5 "открытый сенсор", класс точности - ±0, 5% от ВПИ, длина встроенного кабеля - 30м.
По запросу
