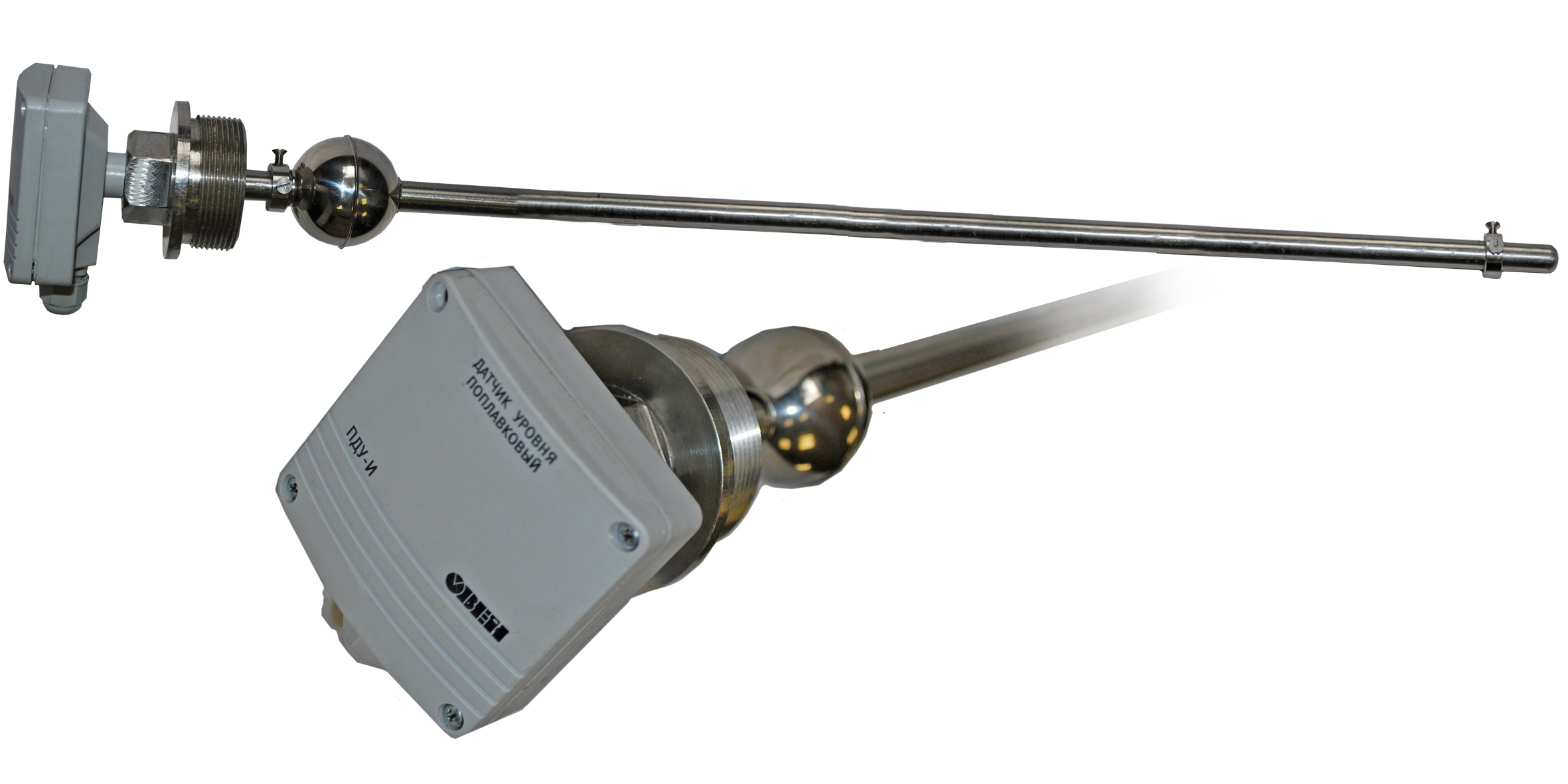

ПДУ-И поплавковые датчики уровня с аналоговым выходным сигналом 4...20 мА

Поплавковые датчики уровня ОВЕН ПДУ-И предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе, под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И

  • Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.

  • Дискретность преобразования: 5 или 10.

  • Температура измеряемой среды: – 60…+ 125 °C.

  • Давление: от вакуума до 4 MПa.

  • Плотность рабочей среды: ≥ 0,66 г/см3.

  • Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.

  • Срок службы – 10 лет.

  • Самая низкая цена в сегменте подобной продукции.

Возможно специальное исполнение по запросу заказчика.

* срок изготовления и стоимость предоставляется по запросу.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.

Применение датчиков уровня ОВЕН ПДУ-И

Поплавковые датчики уровня ПДУ-И предназначены для измерения и контроля уровня жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах (а также в чистых естественных водоемах). Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Технические характеристики

Наименование параметра

Значение

Электрические параметры

Схема подключения

Двухпроводная

Род питающего тока

Постоянный

Напряжение питания, В

12…36

Выходной сигнал, мА

4…20

Потребляемая мощность, Вт, не более

1

Сопротивление нагрузки, Ом, не более

определяется по формуле: (U – 8)·50,
где U – напряжение питания, В

Метрологические характеристики

Диапазон преобразования уровня, мм

от 0 до 250...4000
(в зависимости от исполнения)

Дискретность преобразования уровня, мм

5 или 10

Дополнительная погрешность преобразования от температуры, % на 10 °С, не более

0,2

Конструктивные параметры

Расположение оси крепежного отверстия датчика в резервуаре

Вертикально

Типоразмер присоединительной резьбы

G2

Размер «под ключ», мм

36

Материал рабочей части датчика

Сталь 12Х18Н10Т

Степень защиты по ГОСТ 14254

IP65


Условия эксплуатации

  • Температура окружающей среды от минус 40 до +85 °С;
  • Температура контролируемой среды от минус 60 до +125 °С;
  • Давление контролируемой среды не более 4 МПа;
  • Плотность контролируемой среды не менее 0,65 г/см3;
  • Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации и обозначение при заказе

ОВЕН ПДУ-И с присоединением G2
Модификации ОВЕН ПДУ-И
ОВЕН ПДУ-И с фланцевым присоединением* в соответствии с ГОСТ 33259-2015
Модификации ОВЕН ПДУ-И-Ф

Возможно изготовление под заказ:
  • с молочной гайкой по DIN 11851 (DN ≥ 65)
  • CLAMP по DIN 32676 (DN ≥ 65)

* срок изготовления и стоимость предоставляется по запросу.

Габаритные и присоединительные размеры датчиков

Габаритные размеры ОВЕН ПДУ-И

Документация

Руководство по эксплуатации ПДУ-И - скачать (0,8 Мб)
Фото
Модель
Цена
ПДУ-И.1250.10-Ф.65.1.01.А
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.1250.10-Ф.65.1.01.А
36 000.00 q
Купить
ПДУ-И.500.5-Ф.65.6.01.А
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.500.5-Ф.65.6.01.А
32 400.00 q
Купить
ПДУ-И.750.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.750.5
18 000.00 q
Купить
ПДУ-И.750.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.750.10
13 200.00 q
Купить
ПДУ-И.500.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.500.5
14 400.00 q
Купить
ПДУ-И.500.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.500.10
10 800.00 q
Купить
ПДУ-И.4000.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.4000.5
64 800.00 q
Купить
ПДУ-И.4000.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.4000.10
44 400.00 q
Купить
ПДУ-И.3750.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3750.5
61 200.00 q
Купить
ПДУ-И.3750.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3750.10
42 000.00 q
Купить
ПДУ-И.3500.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3500.5
57 600.00 q
Купить
ПДУ-И.3500.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3500.10
39 600.00 q
Купить
ПДУ-И.3250.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3250.5
54 000.00 q
Купить
ПДУ-И.3250.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3250.10
37 200.00 q
Купить
ПДУ-И.3000.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3000.5
50 400.00 q
Купить
ПДУ-И.3000.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.3000.10
34 800.00 q
Купить
ПДУ-И.2750.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2750.5
46 800.00 q
Купить
ПДУ-И.2750.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2750.10
32 400.00 q
Купить
ПДУ-И.2500.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2500.5
43 200.00 q
Купить
ПДУ-И.2500.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2500.10
30 000.00 q
Купить
ПДУ-И.250.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.250.5
10 800.00 q
Купить
ПДУ-И.250.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.250.10
8 400.00 q
Купить
ПДУ-И.2250.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2250.5
39 600.00 q
Купить
ПДУ-И.2250.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2250.10
27 600.00 q
Купить
ПДУ-И.2000.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2000.5
36 000.00 q
Купить
ПДУ-И.2000.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.2000.10
25 200.00 q
Купить
ПДУ-И.1750.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.1750.5
32 400.00 q
Купить
ПДУ-И.1750.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.1750.10
22 800.00 q
Купить
ПДУ-И.1500.5
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.1500.5
28 800.00 q
Купить
ПДУ-И.1500.10
Производитель: Овен
Датчик уровня поплавковый ПДУ-И.1500.10
20 400.00 q
Купить
