Модули расширения Segnetics MC

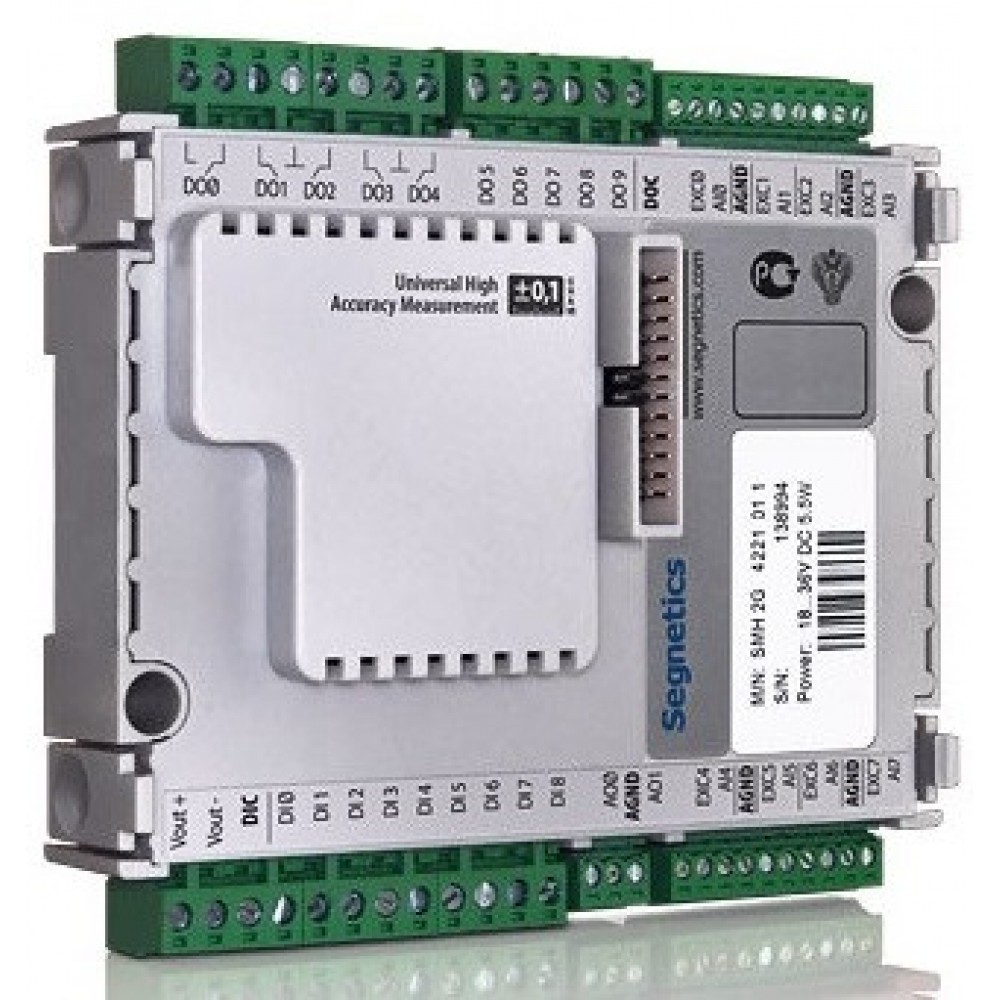

Модуль расширения МС - аппаратный модуль, предназначенный для расширения возможностей ввода-вывода контроллеров семейства SMH2G, SMH2G(i) и SMH4. К одному контроллеру одновременно можно подключить только один модуль MC. Сегодня Segnetics выпускает 4 вида модулей MC.



Технические характеристики:



Дискретные входы

  • 9 гальванических развязных входов (групповая развязка).

Дискретные выходы

  • 5 релейных выходов, 5 оптореле. Все выходы гальванически развязаны.

Аналоговые входы

  • 8 универсальных входов (устанавливаются программно из среды SMLogix).
  • Подключаемые термосопротивления: Терморезисторы типа NTC до 10 кОм ТС-50, TC-500, ТС-100, ТС-1000.
  • Измеряемое напряжение/ток: 0…10V DC / 0…20mA DC.
  • Разрядность АЦП: 24 бит.
  • Разрешающая способность: 10mV / 20 µA (10 разрядов).

Аналоговые выходы

  • 2 или 4 (опционально) аналоговых выхода.
  • Диапазон: 0 - 10V DC.
  • Нагрузочная способность: 5mA или 10mA на канал (опционально).
  • Присутствует защита от перегрузки.

Монтаж:

Модуль может соединяться с контроллером либо при помощи шлейфового кабеля, либо непосредственно "разъем в разъем". На корпусе модуля есть защелки, благодаря которым он может монтироваться на DIN-рейку. Таким образом, можно гибко выбирать варианты монтажа:

  • Модуль вместе с контроллером на дверце щита управления.
  • Модуль на DIN-рейке, а контроллер на дверце щита.

Модуль и контроллер вместе на DIN-рейке.

Измерения:

Модуль МС поддерживает измерения 24 битным АЦП (до 8 каналов). Благодаря технологии UHAM, к измерительным входам можно подключать разнообразные датчики с исключительно программным конфигурированием.

Документация  по прибору

Руководство по эксплуатации MC (скачать)
Фото
Модель
Цена
MC 0402
Производитель: Segnetics
Модуль расширения, аналоговые выходы - 4, дискретные выходы - >4 симисторных выхода, 1 релейный выход , 5 оптоэлектронных реле.
154.85 €
Купить
MC 0401
Производитель: Segnetics
Модуль расширения, аналоговые выходы - 4, дискретные выходы - 5 релейных выходов (электромеханическое реле), 5 оптоэлектронных реле
154.85 €
Купить
MC 0202
Производитель: Segnetics
Модуль расширения , аналоговые выходы - 2, дискретные выходы - 4 симисторных выхода, 1 релейный выход , 5 оптоэлектронных реле
130.89 €
Купить
MC 0201
Производитель: Segnetics
Модуль расширения, аналоговые выходы - 2, дискретные выходы - 5 релейных выходов (электромеханическое реле), 5 оптоэлектронных реле
130.89 €
Купить
