Weintek CloudHMI — распределённая HMI-система
Архитектура Weintek CloudHMI объединяет возможности человеко-машинного интерфейса с преимуществами облачных технологий. Она разделяет HMI-систему на два компонента: серверное устройство cMT-SVR и визуализатор в виде iPad или панели cMT-iV5, соединённых по сети Ethernet или Wi-Fi. Вся логика, хранение данных и протокольные преобразования выполняются на сервере, а пользовательский интерфейс реализуется на внешнем дисплее.
Сервер cMT-SVR подключается к ПЛК и другим устройствам, обеспечивая функции регистрации событий, ведения базы данных, обмена данными и рецептур. Он программируется в среде EasyBuilder Pro. Устройства визуализации (например, iPad) используют приложение CloudHMI, доступное бесплатно в App Store. Вариант с сенсорной панелью cMT-iV5 предлагает промышленное решение для отображения состояния технологического процесса.
Система поддерживает одновременную работу до трёх визуализаторов с одним сервером и, наоборот, подключение одного визуализатора к нескольким cMT-SVR. Поддерживается распределённая архитектура с быстрым доступом к данным и более чем 250 драйверами для подключения к оборудованию разных производителей. Решение обеспечивает гибкость и масштабируемость в автоматизированных системах.
Документация
Пакет EasyBuilder Pro для программирования cMT-SVR
Руководство пользователя EasyBuilder Pro
Инструкция по установке cMT-SVR Скачать..
Руководство пользователя cMT-SVR Скачать..
| Фото |
|
|
||||
|
Производитель: Weintek
Модуль системы Cloud HMI, без дисплея (1920x1080), 3 COM-порта, 1 Ethernet 10 / 100 / 1000M и 1 Ethernet 10 / 100M, 1 USB-порт, 4 Гб Flash
|
По запросу | ||||
|
Производитель: Weintek

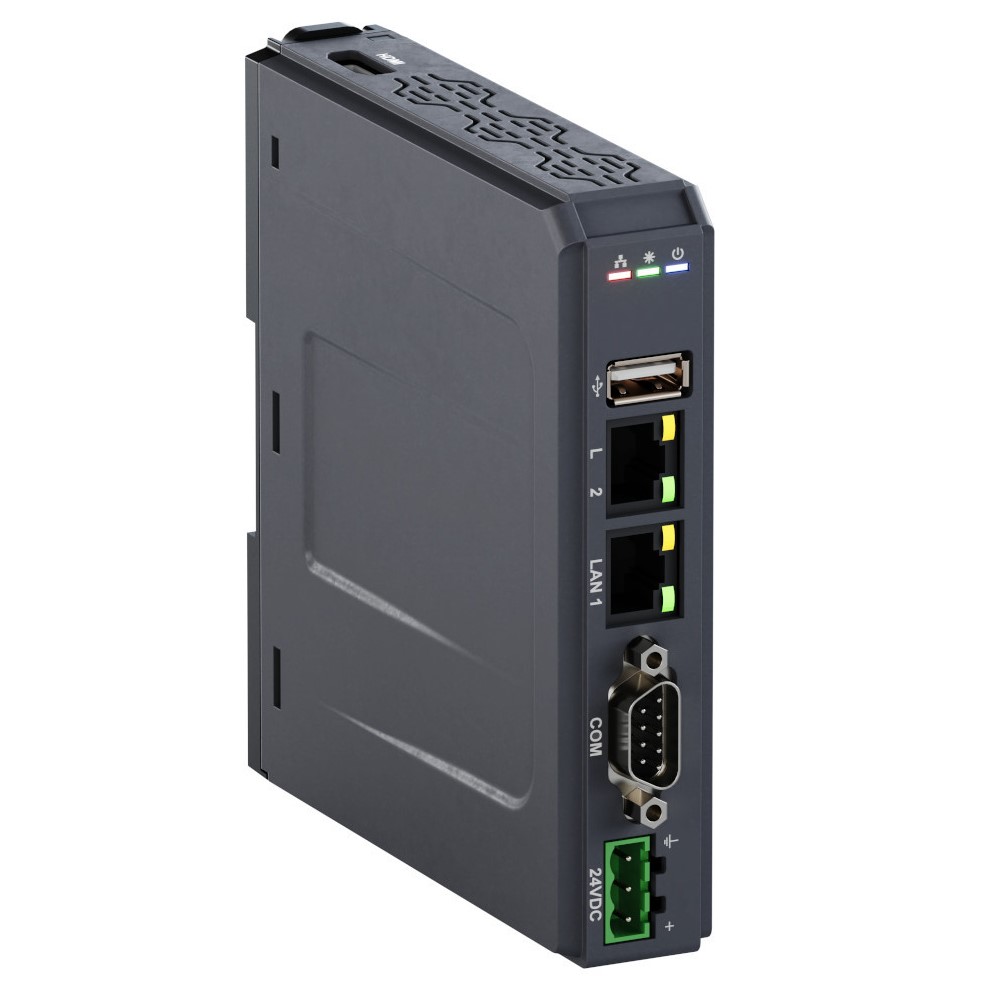

Безэкранная панель оператора Weintek cMT-SVRX-820 (Weincloud EasyAccess 2.0, Dashboard, OPC UA, CODESYS)
|
По запросу | ||||
|
Производитель: Weintek
Облачный человеко-машинный интерфейс, процессор 32-bit RISC 600 МГц, встроенной памяти (256Мб ОЗУ и 256Мб flash), часы реального времени, Wi-Fi, Com1: RS-232, Com2: RS-485 2w / 4w, Com3: RS-485 2w, EasyAccess 2.0
|
По запросу | ||||
|
Производитель: Weintek
Облачный человеко-машинный интерфейс, 32-битный RISC Cortex A9 1ГГц процессор, встроенной памяти 1Гб ОЗУ и 4Гб flash, часы реального времени. Com1: RS-232, Com2: RS-485 2w / 4w, Com3: RS-485 2w, Com2 и Com3 cо встроенным MPI 187, 5 кб / с
|
По запросу | ||||
|
Производитель: Weintek
Облачный интерфейс Weintek(OPC UA), процессор ARM Cortex A8 600 МГц, , встроенной памяти (256Мб ОЗУ и 256Мб flash), 3xCOM, 2-порта Ethernet, SD карта, Wi-Fi, Удаленный доступ по FTP, EasyAccess
|
По запросу | ||||
|
Производитель: Weintek
Облачный человеко-машинный интерфейс, процессор ARM Cortex A8 600 МГц, размер поддерживаемого экрана 1024x748, встроенной памяти (256Мб ОЗУ и 256Мб flash), Com1: RS-232, Com2: RS-485 2w / 4w, Com3: RS-485 2w, поддержка MPI 187, 5К, 2 Ethernet порт (10 / 100 / 1000Base-T), 1 порт USB 2.0 (Host), слот SD-Карты
|
По запросу | ||||
|
Производитель: Weintek
Панель оператора системы Cloud HMI, дисплей 7" (800x480), 3 COM-порта, 1 Ethernet-порт 10 / 100 / 1000M и 1 порт 10 / 100M, 1 USB-порт
|
По запросу | ||||
|
Производитель: Weintek
Шлюз протоколов промышленного интернета вещей, без дисплея, 2 COM-порта, 1 Ethernet
|
По запросу | ||||
|
Производитель: Weintek
Шлюз протоколов промышленного интернета вещей, без дисплея, 3 COM-порта, 1 Ethernet, Wi-Fi IEEE 802.11 b / g / n
|
По запросу | ||||
|
Производитель: Weintek
Шлюз протоколов промышленного интернета вещей, без дисплея, 3 COM-порта, 2 Ethernet
|
По запросу | ||||
|
Производитель: Weintek
Шлюз протоколов системы Cloud HMI, без дисплея (1920x1080), 3 COM-порта, 1 Ethernet 10 / 100 / 1000M и 1 Ethernet 10 / 100M, 1 USB-порт, 4 Гб Flash
|
По запросу | ||||
|
Производитель: Weintek
Серверный модуль системы Cloud HMI, без дисплея, 3 COM-порта, 2 Ethernet, 1 USB-порт, встроенная лицензия Easy Access
|
По запросу |
