Датчики давления ОВЕН серии ПД100

ОВЕН ПД100 – линейка микропроцессорных датчиков давления, предназначенных для непрерывного преобразования давления измеряемой среды (дифференциального, гидростатического, избыточного или избыточного-вакуумметрического) в унифицированный сигнал постоянного тока 4…20 мА (ГОСТ 26.011-80).

Датчики рекомендуются для применения в системах автоматического регулирования и управления технологическими процессами в различных областях промышленности и жилищно-коммунального хозяйства: в котельных, на тепловых пунктах, компрессорных и насосных станциях, КНС, станциях водоподготовки, газовом хозяйстве, объектах газоснабжения, мазутных парках и т.п.

Рекомендуемая рабочая среда для датчиков – различные жидкости (в том числе агрессивные), пар, газы (в том числе метан), парогазовые и газовые смеси, не агрессивные к материалу измерительной мембраны и уплотнения сенсора, при давлении, не превышающем верхний предел измерения датчика.

Линейка ПД100 имеет специализированные исполнения для пищевой и химической промышленности, холодильной техники и т.п.

Преимущества преобразователей давления ОВЕН ПД100:

Соответствуют требованиям к оборудованию класса А по устойчивости к воздействию электромагнитных помех в соответствии с ГОСТ Р 51522-99.
Выполняются в корпусах из нержавеющей стали и имеют минимальное количество разъемных соединений, что обеспечивает высокую защиту от коррозии, герметичность и пылезащищенность со степенью защиты до IP68 (ОВЕН ПД100-ДГ).
Имеют кабельный разъем стандарта EN175301-803 форма А (DIN43650 А) скабельным вводом для удобного подсоединения сигнального кабеля.
Имеют предельное значение перегрузки чувствительного элемента от 200 % ВПИи выше.
Широкая линейка моделей ПД100 предоставляет возможность подбора датчика под любую задачу.
Малые габариты и вес датчиков позволяют устанавливать их непосредственно на объекте, в том числе и в труднодоступных местах.

Сертификация:

ТУ 4212-002-46526536-2009
Декларация о соответствии ТР Таможенного союза
Внесены в Государственный реестр средств измерений
Разрешение на применение РОСТЕХНАДЗОРА
Сертификат взрывозащиты ТР Таможенного союза 1Exd IICT6Gb

Маркировка:

В маркировке датчиков давления ОВЕН серии ПД100 присутсвуют следующие обозначения типа измеряемого давления:

ПД100. Модели 111/171/181 Датчики (преобразователи) давления общепромышленные ОВЕН ПД100. Модели 111, 171, 181.

Датчики ОВЕН ПД100 моделей 111, 171, 181 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

ПД100. Модели 111 EXIA (Устаревшая маркировка) Датчики (преобразователи) давления во взрывозащищенном исполнении ОВЕН ПД100. Модель 111 EXIA.

Датчики ОВЕН ПД100 модели 111-EXIA выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

ПД100И. Модели 1X1 EXI ОВЕН ПД100И модели 1х1-Exi – преобразователи давления во взрывозащищённом исполнении (1ExiaIICT6Gb) с точностью до ±0,25 % ВПИ, унифицированным выходом 4–20 мА и защитой IP65. Применяются на газовых и опасных объектах.

ПД100И. Модели 1х3-R Датчик ОВЕН ПД100И-1х3-R предназначен для измерения давления в распределённых системах сложной конфигурации, системах с протяжёнными линиями связи, эфирными участками передачи данных. Его отличительной особенностью является возможность прямого подключения к контроллерам и шлюзам.

ПД100. Модели 115 Датчики (преобразователи) давления ОВЕН ПД100. Модель 115 для сложных условий в «полевом» корпусе.

Датчики ОВЕН ПД100 модели 115 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали и «полевым корпусом» с кабельным вводом под гибкий кабель 6 – 8 мм.

ПД100И модели 1X5-2 ОВЕН ПД100И моделей 1х5-2 — датчики давления с ЖК-индикатором, кнопочной перенастройкой диапазона и точной коррекцией «нуля», выполненные в прочном «полевом» корпусе для использования в энергетике, нефтегазовой отрасли и других тяжёлых условиях. Оснащены высокостабильным сенсором, защищённой платой, работают при температуре от -20 до +70 °С и имеют межповерочный интервал до 5 лет.

ПД100И. Модели 121 ПД100И модель 121 — датчик давления с торцевой мембраной, предназначенный для работы с вязкими, загрязнёнными и коксующимися средами. Обеспечивает преобразование избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня в токовый сигнал 4…20 мА. Оснащён высокочувствительным сенсором и штуцером с резьбой G1/2. Применяется на пищевых производствах, ЦБК, мазутных складах, в системах водоснабжения, пожаротушения и других отраслях с тяжёлыми средами.

ПД100-ДГ. Модели 137 (Устаревшая маркировка) Датчики (преобразователи) давления ОВЕН ПД100-ДГ.
Погружной преобразователь гидростатического давления столба жидкости (уровня).

Датчики ОВЕН ПД100-ДГ модели 137 представляют собой преобразователи гидростатического давления с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.

ПД100. Модели 141 (Устаревшая маркировка) Датчики (преобразователи) давления ОВЕН ПД100. Модель 141 для вязких, загрязнённых сред с открытым сенсором

Датчики серии ПД100-141 предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

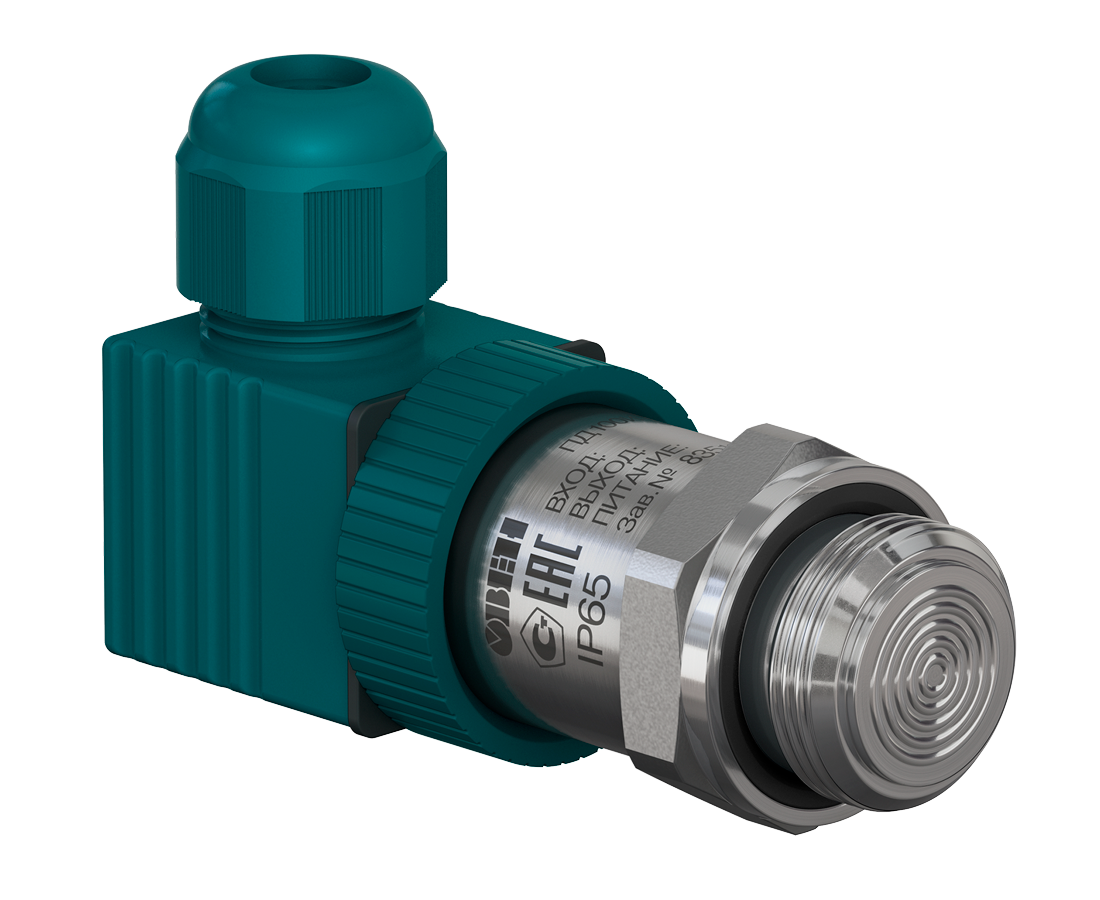

ПД100И. Модели 141 ПД100И модель 141 — датчик давления с торцевой мембраной из стали AISI316L и резьбовым штуцером М24×1,5, предназначенный для измерения давления и уровня вязких, загрязнённых и коксующихся сред. Обеспечивает преобразование параметров среды в унифицированный сигнал 4…20 мА. Применяется на пищевых и целлюлозно-бумажных предприятиях, мазутных складах, водоканалах и других объектах с агрессивными и загрязнёнными средами.

ПД100И. Модели 167 ОВЕН ПД100И-167 — погружной датчик уровня жидкости с мембраной из нержавеющей стали, капилляром в кабеле и защитой IP68, предназначен для систем водоснабжения и резервуаров.

ПД100И. Модели 167 EXI ОВЕН ПД100И-167-Exi — взрывозащищённый датчик уровня с мембраной из нержавеющей стали, капилляром и защитой IP68, предназначен для нефтебаз, топливных резервуаров и химических производств.

ПД100И. Модели 3X1 ОВЕН ПД100 модели 311 и 371 — бюджетные датчики избыточного давления с керамической мембраной, оптимальные для применения в системах ГВС/ХВС и на объектах ЖКХ.

ПД100. Модели 811 (Устаревшая маркировка) Датчики (преобразователи) давления ОВЕН ПД100. Модель 811 - преобразователи на низкие давления.

Датчики ОВЕН ПД100 модели 811 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

ПД100И. Модели 8X1 ОВЕН ПД100И 811, 871 и 881 — датчики низкого давления для неагрессивных газов, применяются в системах вентиляции, теплоснабжения и котельной автоматике.

ПД 100И. Модели 8X1 EXI ОВЕН ПД100И-Exi 811/871/881 — взрывозащищённые датчики низкого давления для метана и неагрессивных газов, применяются в котельной автоматике, вентиляции и газовых системах.

ПД150 Преобразователь давления ОВЕН ПД150 совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.
