Датчики (преобразователи) давления во взрывозащищенном исполнении ОВЕН ПД100. Модель 111 EXIA.
Кодировка датчиков ОВЕН модели ПД111 EXIA изменена в 2018 году!
Датчики в новой маркировке доступны в разделе ОВЕН ПД100И-1x1 EXI
Датчики в новой маркировке доступны в разделе ОВЕН ПД100И-1x1 EXI

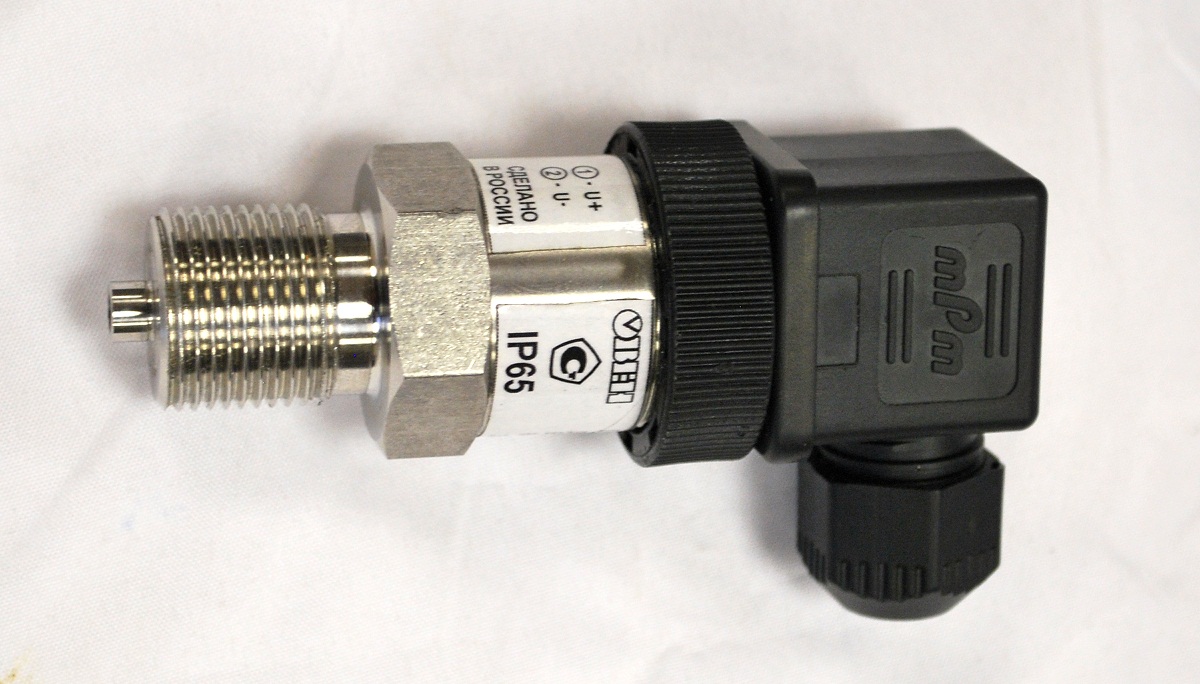

Датчики ОВЕН ПД100 модели 111-EXIA выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).
Преобразователи данных моделей предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.
Основные характеристики преобразователя во взрывозащищенном исполнении:
- ИЗМЕРЕНИЕ избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары).
- ВЗРЫВОЗАЩИТА вид «ИСКРОБЕЗОПАСНАЯ ЦЕПЬ» 1ExiaIICT6Gb.
- ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,25; 0,5 % ВПИ.
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 25 кПа до 4,0 (6,0*) МПа.
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
- СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Обозначение при заказе:
Маркировка:
В маркировке датчиков давления ОВЕН серии ПД100 присутсвуют следующие обозначения типа измеряемого давления:
- ДА – абсолютное;
- ДИ – избыточное;
- ДГ – гидростатическое;
- ДД – дифференциальное;
- ДИВ – избыточное-вакуумметрическое;
- ДВ – вакуумметрическое (разрежение).
Документация по приборам:
Краткая инструкция ПД100-EXIA: скачать...
| Фото |
|
|
||||
|
Производитель: Овен
Верхний предел измерения - 0, 1МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - избыточное-вакуумметрическое.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 08МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - избыточное-вакуумметрическое.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 05МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - избыточное-вакуумметрическое.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 1, 6МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 1, 6МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 1, 0МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 1, 0МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 6МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 6МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 4МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 1МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении, тип измеряемого давления - абсолютное.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 6, 0МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 4, 0МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 4, 0МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 2, 5МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 2, 5МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 1, 6МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 1, 0МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 6МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 4МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 4МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 06МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 06МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, во взрывозащищенном исполнении.
|
По запросу | ||||
|
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, во взрывозащищенном исполнении.
|
По запросу |
