ПД100. Модели 811 (Устаревшая маркировка)

Позиций на странице:
Производитель
ЦЕНА,
Тип прибора (КИПиА)

Датчики ОВЕН ПД100 модель 811 сняты с производства! На замену им датчики в новой маркировке - ПД100И. Модели 8х1

Датчики (преобразователи) давления ОВЕН ПД100. Модель 811 - преобразователи на низкие давления.

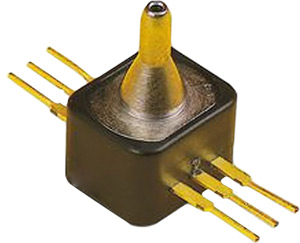

Датчики ОВЕН ПД100 модели 811 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данная модель измеряет низкие (от 200 Па) давления неагрессивных газов, в том числе метана.

Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Основные характеристики преобразователей на низкие давления:



  • ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
  • ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
  • ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 200 Па до 100 кПа.
  • ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 400% ВПИ и выше.
  • ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – от 0,25 до 2,5 % ВПИ.
  • СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
  • ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе:

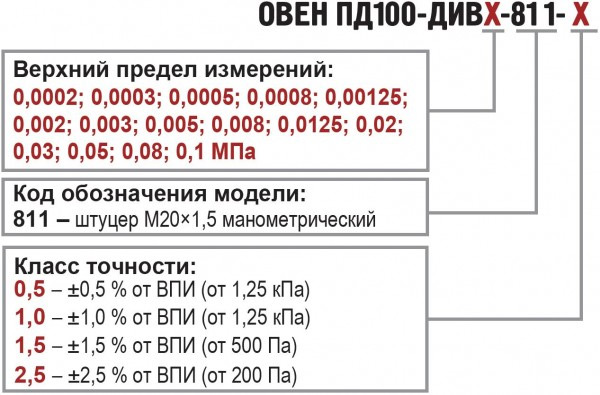

Преобразователи на низкие давления ПД100. Обозначение при заказе

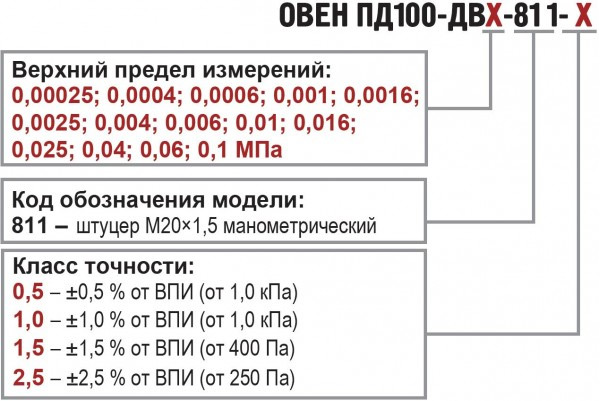

Преобразователи на низкие давления ПД100. Обозначение при заказе

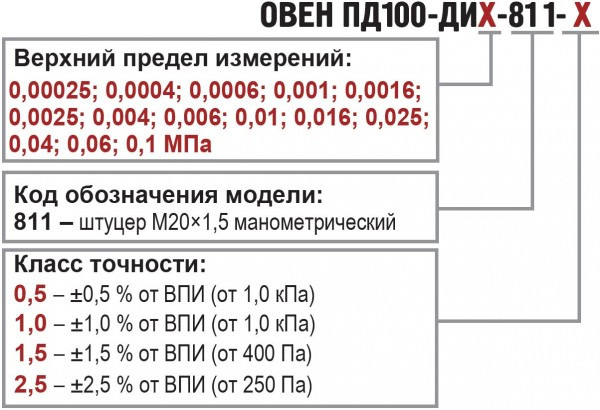

Преобразователи на низкие давления ПД100. Обозначение при заказе

Маркировка:

В маркировке датчиков давления ОВЕН серии ПД100 присутсвуют следующие обозначения типа измеряемого давления:

  • ДА – абсолютное;
  • ДИ – избыточное;
  • ДГ – гидростатическое;
  • ДД – дифференциальное;
  • ДИВ – избыточное-вакуумметрическое;
  • ДВ – вакуумметрическое (разрежение).
Документация по приборам:

Общее руководство по эксплуатации на датчики ПД100-хх: скачать...

Краткая инструкция ПД100 (КИ на приборы серии ПД100 (кроме ПД100-ДГ): скачать...

Презентация ПД100 и ПД200: скачать...

Фото
Модель
Цена
ПД100-ДИВ0,1-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 1МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,1-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 1МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,08-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 08МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,08-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 08МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,05-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 05МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,05-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 05МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,03-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 03МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,03-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 03МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,02-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 02МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,02-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 02МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,0125-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 0125МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,0125-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 0125МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,008-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 008МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,008-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 008МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,005-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 005МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,005-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 005МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,003-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 003МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,003-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 003МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,002-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 002МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,002-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 002МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,00125-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 00125МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,00125-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 00125МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,0008-811-1,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 0008МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,0005-811-1,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 0005МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДИВ0,0003-811-2,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 0003МПа, штуцер M20х1, 5 манометрический, класс точности - ±2, 5% от ВПИ, тип измеряемого давления - < / font>< / font>избыточное-вакуумметрическое.< / font>< / font>
По запросу
ПД100-ДВ0,1-811-1,0
Производитель: Овен
На заказ! Верхний предел измерения - 0, 1МПа, штуцер M20х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).
По запросу
ПД100-ДВ0,1-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 1МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).< / font>< / font>
По запросу
ПД100-ДВ0,06-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 06МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).< / font>< / font>
По запросу
ПД100-ДВ0,04-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 04МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).< / font>< / font>
По запросу
ПД100-ДВ0,025-811-0,5
Производитель: Овен
На заказ! Верхний предел измерения - 0, 025МПа, штуцер M20х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).< / font>< / font>
По запросу
