ПД100. Модели 141 (Устаревшая маркировка)

Позиций на странице:
Производитель
ЦЕНА,
Тип прибора (КИПиА)

Датчики (преобразователи) давления ОВЕН ПД100. Модель 141 для вязких, загрязнённых сред с открытым сенсором.

Датчики серии ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5 предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

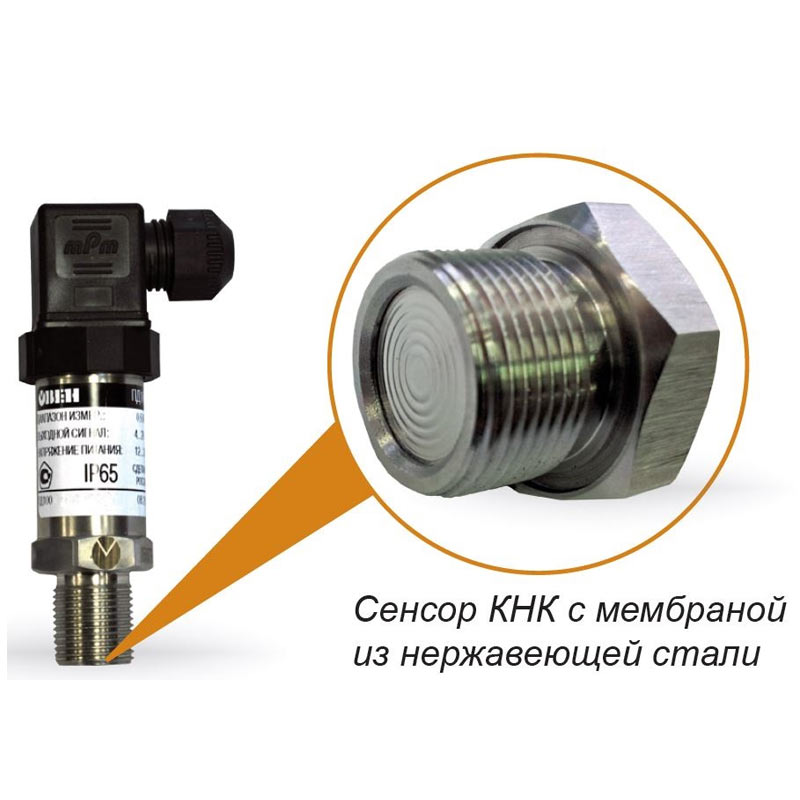

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.
Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность - соответственно точность преобразования. Присоединение «открытый сенсор» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся, сред.
К недостаткам относятся низкий рабочий температурный диапазон (до 100 0С) и незащищённость мембраны сенсора от механических повреждений.

Датчики ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5/1,0 предназначены для систем автоматического регулирования и управления на основных и вторичных производствах промышленности, в том числе пищевой, и сельского хозяйства, где присутствуют сильные загрязнения и вязкие среды: канализационные стоки, целлюлозные пульпы, пенообразователи, патоки, мазут, и т.п.

Основные характеристики преобразователей давления для вязких, загрязнённых сред с открытым сенсором:

  • ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) вязких, загрязнённых, пищевых сред (мазут, первичное молоко, патока, пенообразователи, промышленные стоки).
  • ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
  • ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 25 кПа до 2,5 МПа.
  • ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ – штуцер М24х1,5.
  • ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,25; 0,5; 1,0 % ВПИ.
  • ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
  • СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
  • ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

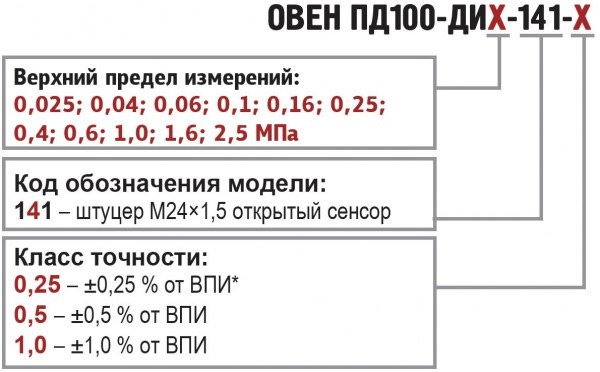

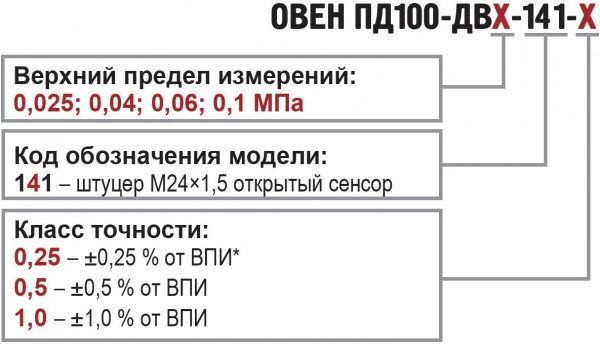

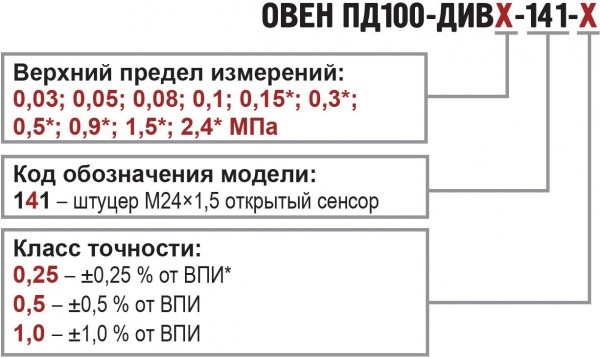

Обозначение при заказе:

Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100. Модификации

Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100. Модификации

Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100. Модификации

Маркировка:

В маркировке датчиков давления ОВЕН серии ПД100 присутсвуют следующие обозначения типа измеряемого давления:

  • ДА – абсолютное;
  • ДИ – избыточное;
  • ДГ – гидростатическое;
  • ДД – дифференциальное;
  • ДИВ – избыточное-вакуумметрическое;
  • ДВ – вакуумметрическое (разрежение).
Документация по приборам:

Общее руководство по эксплуатации на датчики ПД100-хх: скачать...

Краткая инструкция ПД100 (КИ на приборы серии ПД100 (кроме ПД100-ДГ): скачать...

Презентация ПД100 и ПД200: скачать...

Фото
Модель
Цена
ПД100-ДВ0,1-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 1МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).
По запросу
ПД100-ДВ0,06-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 06МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).
По запросу
ПД100-ДВ0,04-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 04МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).
По запросу
ПД100-ДВ0,025-141-0,25
Производитель: Овен
Верхний предел измерения - 0, 025МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, тип измеряемого давления - вакуумметрическое (разрежение).
По запросу
ПД100-ДИВ0,5-141-0,25
Производитель: Овен
Верхний предел измерения - 0, 5МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИВ0,3-141-1,0
Производитель: Овен
Верхний предел измерения - 0, 3МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИВ0,3-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 3МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИВ0,1-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 1МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИВ0,08-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 08МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИВ0,05-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 05МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИВ0,03-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 03МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИВ0,03-141-0,25
Производитель: Овен
Верхний предел измерения - 0, 03МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ, тип измеряемого давления - избыточное-вакуумметрическое.
По запросу
ПД100-ДИ2,5-141-1,0
Производитель: Овен
Верхний предел измерения - 2, 5МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ.
По запросу
ПД100-ДИ2,5-141-0,5
Производитель: Овен
Верхний предел измерения - 2, 5МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ.
По запросу
ПД100-ДИ2,5-141-0,25
Производитель: Овен
Верхний предел измерения - 2, 5МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ.
По запросу
ПД100-ДИ1,6-141-1,0
Производитель: Овен
Верхний предел измерения - 1, 6МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ.
По запросу
ПД100-ДИ1,6-141-0,25
Производитель: Овен
Верхний предел измерения - 1, 6МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ.
По запросу
ПД100-ДИ1,0-141-1,0
Производитель: Овен
Верхний предел измерения - 1, 0МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ.
По запросу
ПД100-ДИ1,0-141-0,25
Производитель: Овен
Верхний предел измерения - 1, 0МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ.
По запросу
ПД100-ДИ0,6-141-1,0
Производитель: Овен
Верхний предел измерения - 0, 6МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ.
По запросу
ПД100-ДИ0,6-141-0,25
Производитель: Овен
Верхний предел измерения - 0, 6МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ.
По запросу
ПД100-ДИ0,4-141-1,0
Производитель: Овен
Верхний предел измерения - 0, 4МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ.
По запросу
ПД100-ДИ0,4-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 4МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ.
По запросу
ПД100-ДИ0,4-141-0,25
Производитель: Овен
Верхний предел измерения - 0, 4МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ.
По запросу
ПД100-ДИ0,25-141-1,0
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ.
По запросу
ПД100-ДИ0,25-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ.
По запросу
ПД100-ДИ0,25-141-0,25
Производитель: Овен
Верхний предел измерения - 0, 25МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ.
По запросу
ПД100-ДИ0,16-141-1,0
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер М24х1, 5 манометрический, класс точности - ±1, 0% от ВПИ.
По запросу
ПД100-ДИ0,16-141-0,5
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 5% от ВПИ.
По запросу
ПД100-ДИ0,16-141-0,25
Производитель: Овен
Верхний предел измерения - 0, 16МПа, штуцер М24х1, 5 манометрический, класс точности - ±0, 25% от ВПИ.
По запросу
