ПЛК323 ОВЕН — простая настройка и мощные коммуникационные возможности
ПЛК323 ОВЕН — программируемые логические контроллеры на базе ОС Linux, идеально подходящие для создания систем управления и сбора данных. Эти контроллеры упрощают интеграцию в вертикально организованные среды, обеспечивая гибкость для автоматизированных систем контроля энергоресурсов (АСКУЭ), телеметрии, УСПД и объединения оборудования с различными протоколами. ПЛК323 хорошо подходит для построения распределённых систем управления, работающих как с проводными, так и с беспроводными технологиями.
Контроллеры оснащены встроенной операционной системой Linux и GSM/GPRS-модемом для беспроводной связи. Основные интерфейсы включают Ethernet, RS-232 и два порта RS-485, что позволяет подключать оборудование с разными протоколами. Также предусмотрены встроенный кард-ридер (Micro-SD до 32 ГБ) и часы реального времени для создания и хранения архивов. Программирование осуществляется в среде CoDeSys 3, а поддержка SCADA-систем, таких как MasterSCADA и Энтек, позволяет легко интегрировать контроллеры в вертикальные автоматизированные системы.
ПЛК323 имеет две модификации: компактный корпус для установки на DIN-рейку и металлический антивандальный корпус для настенного монтажа. Питание осуществляется от 220 В переменного тока. Возможность работы с нестандартными протоколами через любой из портов делает контроллеры универсальными для различных применений, таких как подключение счётчиков электроэнергии, газа и воды.
Общие характеристики
Конструктивное исполнение |
- унифицированный корпус для крепления на DIN-рейку - металлический антивандальный корпус для крепления на стену |
|
Степень защиты корпуса (металл) |
IP20 (54) |
|
Напряжение питания |
~90…264 В (номинальные значения 120, 220, В) переменного тока, частотой 47…63Гц |
|
Потребляемая мощность |
15 ВА |
|
Индикация передней панели |
светодиодная индикация питания, состояния входов/выходов, состояния приема/передачи Ethernet, последовательных портов и GSM. |
Ресурсы
Центральный процессор |
32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel SAM9200) |
|
Объем оперативной памяти (SDRAM) |
64 Мбайт |
|
Объем энергонезависимой (Flash) |
16 Мбайт |
|
Объем энергонезависимой (MRAM) |
128 Кбайт |
Дискретные входы
Количество дискретных входов |
4 |
|
Гальваническая изоляция дискретных входов |
групповая |
|
Максимальная частота сигнала, подаваемого на дискретный вход, Гц |
20 |
Дискретные входы/выходы (режим работы входа/выхода выбирается DIP-переключателем на корпусе ПЛК)
Количество дискретных входов |
4 |
|
Гальваническая изоляция дискретных входов |
групповая |
|
Максимальная частота сигнала, подаваемого на дискретный вход, Гц |
20 |
Аналоговые входы
Количество аналоговых входов |
нет |
|
Предел основной приведенной погрешности |
- |
|
Типы поддерживаемых датчиков и входных сигналов |
- |
|
Разрядность ЦАП |
- |
|
Минимальное время опроса всех аналоговых входов |
- |
Дискретные выходы
Количество и тип дискретных выходов |
4, реле |
|
Гальваническая развязка дискретных выходов |
индивидуальная |
Аналоговые выходы
Количество аналоговых выходов |
нет |
|
Тип выходного сигнала |
- |
|
Разрядность ЦАП |
- |
|
Наличие встроенного источника питания |
- |
Интерфейсы связи
Ethernet10/100 Мbps |
1 |
|
RS-232 |
1 |
|
RS-485 (для ПЛК323-хх.01.хх, с гальванической развязкой) |
2 |
|
CAN (для ПЛК323-хх.02.хх, с гальванической развязкой) |
2 |
|
GSM/GPRS (антенна в комплект поставки не входит) |
1, Класс 10 |
Порты
1 x Micro-SD карт ридер

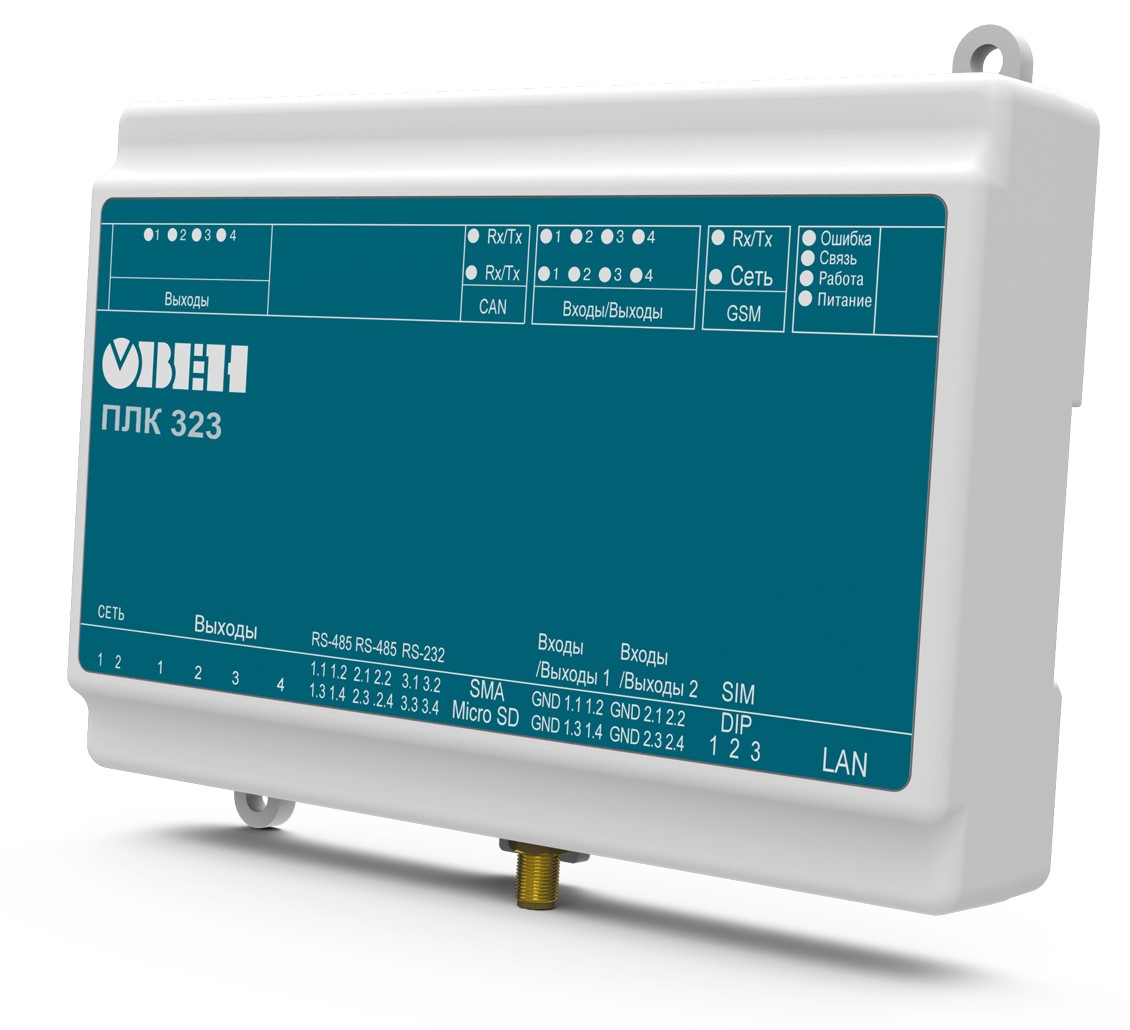

На лицевой панели ПЛК323 расположены:
- Индикаторы состояния релейных выходов;
- Двухцветный индикатор обмена данными по интерфейсу CAN порта P1 в модификации ПЛК323-ХХ.04.ХХ.ХХ-ХХ. В модификации ПЛК323-ХХ.03.ХХ.ХХ-ХХ данный индикатор отсутствует;
- Двухцветный индикатор обмена данными по интерфейсу CAN порта P2 в модификации ПЛК323-ХХ.04.ХХ.ХХ-ХХ. В модификации ПЛК323-ХХ.03.ХХ.ХХ-ХХ данный индикатор отсутствует;
- Двухцветныe индикаторы состояния универсальных дискретных входов/выходов порта Р4;
- Индикаторы состояния дискретных входов порта Р5;
- Индикаторы работы GSM/GPRS-модема;
- Три программируемых функциональных индикатора («Ошибка», «Связь» и «Работа»); Функциональное назначение данных индикаторов определяет пользователь;
- Индикатор «Питание».
Модификации:
Документация:
Руководство по эксплуатации ПЛК323 (ПЛК со встроенным GSM/GPRS модемом для систем диспетчеризации): скачать...
