Платы расширения RS232 на шине ISA для последовательных интерфейсов

Платы расширения на шине ISA используются для организации последовательных интерфейсов связи в промышленных и встраиваемых системах, особенно при модернизации или обслуживании уже действующего оборудования. Такие платы позволяют добавить в компьютер дополнительные порты RS-232, RS-422 или RS-485, что необходимо для подключения приборов, контроллеров и других устройств, не поддерживающих современные интерфейсы. Благодаря полной совместимости с архитектурой старых ПК и широкому набору поддерживаемых операционных систем, ISA-платы остаются востребованными в ряде отраслей, несмотря на общий переход к современным шинам.

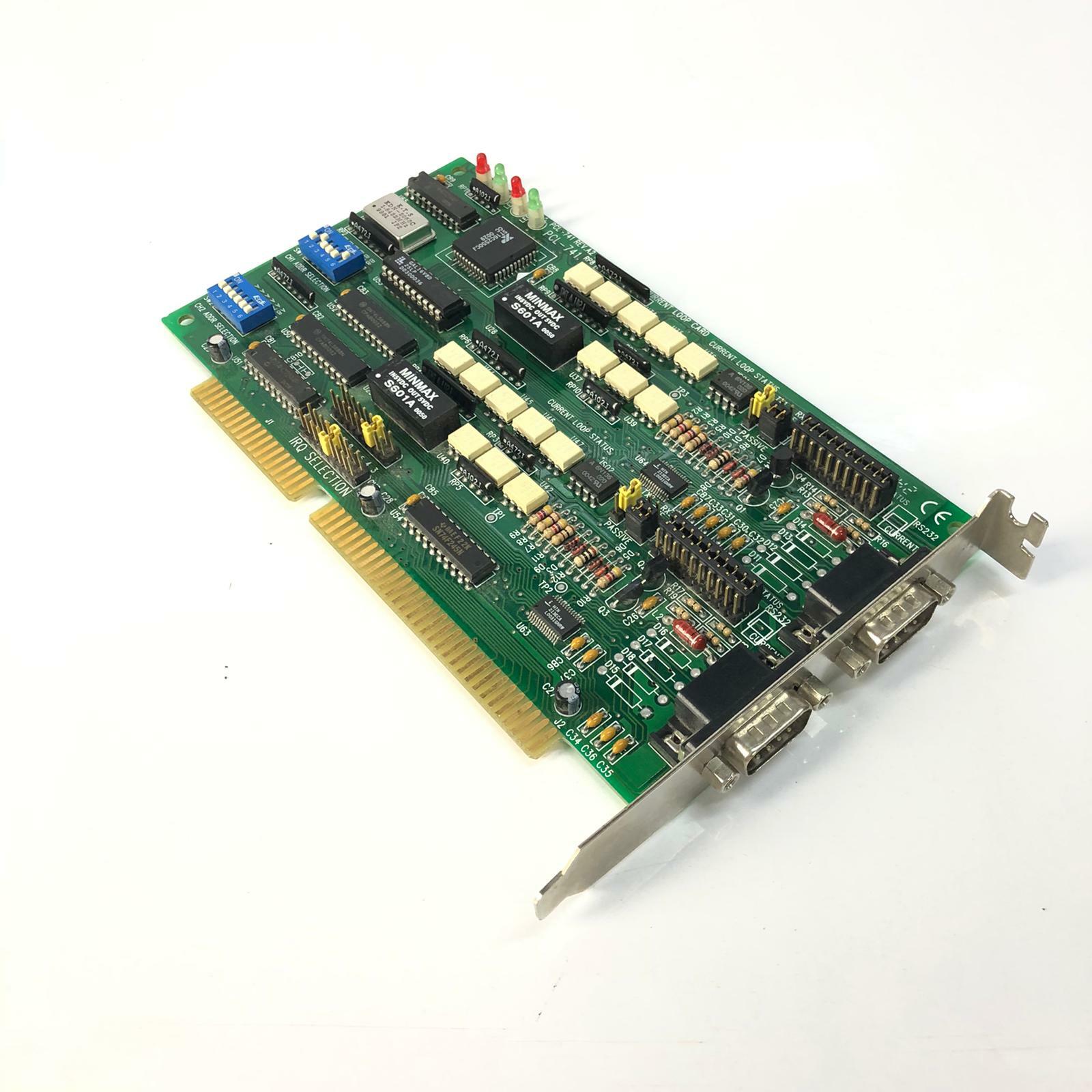

Типовые модели плат расширения на ISA-шине оснащаются одним или несколькими UART-контроллерами (обычно 16C550 или совместимыми) и поддерживают передачу данных на скоростях до 115,2 или 921,6 кбит/с. Многие устройства обеспечивают настройку параметров через перемычки или программным способом, включая выбор базового адреса и линии прерывания. Некоторые платы снабжены гальванической развязкой, что особенно важно при эксплуатации в условиях промышленного электромагнитного шума. Примером такой платы является Advantech PCL-741, обеспечивающая два последовательных порта RS-232 с токовой петлёй и гальванической изоляцией 2500 В.

Использование ISA-плат особенно актуально в промышленной автоматизации, при обновлении оборудования с длительным сроком эксплуатации, а также в образовательных и исследовательских системах, где важно сохранять совместимость с устаревшими аппаратными платформами. Простота архитектуры ISA и стабильность драйверов позволяют создавать надёжные решения с минимальными затратами на интеграцию и обслуживание.
