ПД100И. Модели 167

Позиций на странице:
Производитель
ЦЕНА,
Тип прибора (КИПиА)
Класс точности

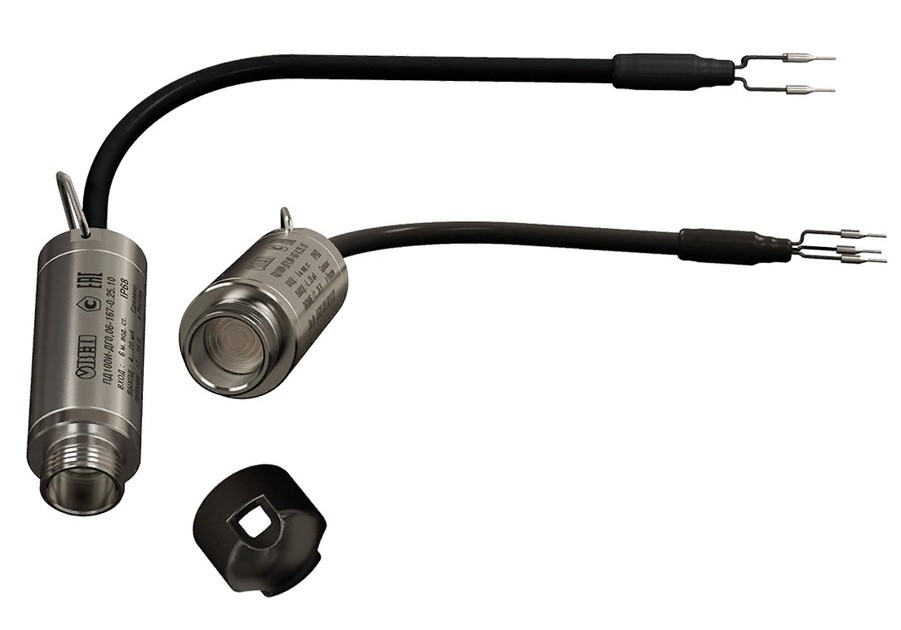

Датчики ОВЕН ПД100И модели 167 представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.

Преобразователи данной модели применяются в системах измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах.


Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка ОВЕН КК-01.

Основные характеристики

  • Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • Верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м вод. ст.
  • Перегрузочная способность не менее 200 % ВПИ.
  • Основная приведенная погрешность – 0,5; 0,25 % ВПИ.
  • Степень защиты корпуса датчика давления – IP68.

Технические характеристики

Наименование

Значение

Выходной сигнал

4...20 мА, 2-проводная схема «токовая петля»

Основная приведенная погрешность

0,25 или 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

0…+60 °С

Напряжение питания

12…36 В постоянного тока (номинальное 24 В)

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Максимальная потребляемая мощность

не более 0,9 Вт

Защита от подачи напряжения питания обратной полярности

есть

Устойчивость к климатическим воздействиям

УХЛ3.1

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Уровень излучения радиопомех

класс Б по ГОСТ Р 51318.22

Степень защиты корпуса

IP68

Диапазон рабочих температур окружающего воздуха

–20…+70 °С

Атмосферное давление рабочее

66...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

5 лет / 4 года

Методика поверки

КУВФ.406230.100 МП

Вес датчика без упаковки / в упаковке / вес кабеля

0,2 кг / 0,3 кг / 0,8 кг на 10 м

Штуцер (без защитного колпачка)

M20×1,50 «открытый порт»

Тип электрического соединителя

кабель гидрометрический (неразъёмно)

Габаритный размер (без кабеля), не более

92×27 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ


Схема подключения

овен пд100И-167 Схема подключения

Габаритные размеры

ОВЕН ПД100И модель 167

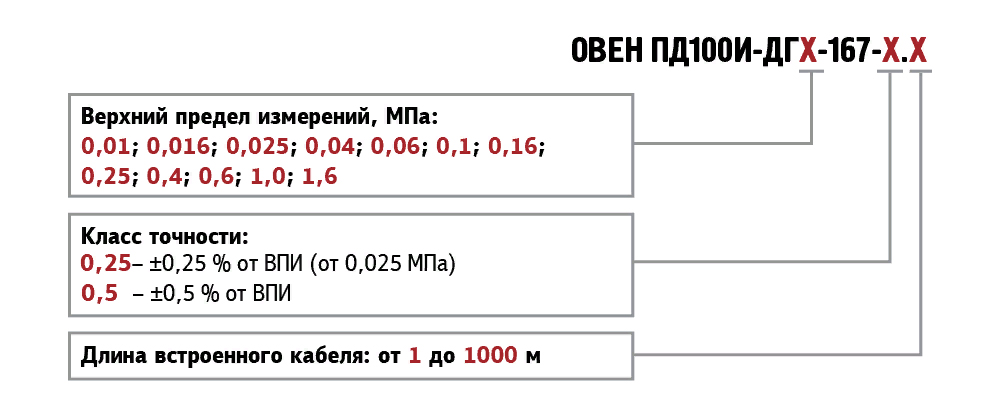

Модификации

Модификации ОВЕН ПД100И модель 167
Пример обозначения при заказе: ОВЕН ПД100И-ДГ0,06-167-0,5.10

Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод со степенью защиты IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, межповерочный интервал 5 лет, с первичной поверкой.


Документация

Краткая инструкция по эксплуатации - скачать (0,8 Мб)

Полное руководство по эксплуатации - скачать (2,59 Мб)

Комплектность

  • Преобразователь давления ПД100И
  • Паспорт и гарантийный талон
  • Краткое руководство по эксплуатации

Данная модель доступна также в искробезопасном исполнении! Вид взрывозащиты: «искробезопасная цепь» 1 Ex ia IIC T6 Gb.

См. в разделе ПД100И. МОДЕЛИ 167 EXI

Фото
Модель
Цена
ПД100И-ДГ0,6-167-0,5.77
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 6-167-0, 5.77
35 904.00 q
Купить
ПД100И-ДГ1,0-167-1,0.75
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ1, 0-167-1, 0.75
34 500.00 q
Купить
ПД100И-ДГ1,0-167-0,5.70
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ1, 0-167-0, 5.70
33 720.00 q
Купить
ПД100И-ДГ0,6-167-1,0.80
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 6-167-1, 0.80
36 060.00 q
Купить
ПД100И-ДГ0,6-167-1,0.10
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 6-167-1, 0.10
14 220.00 q
Купить
ПД100И-ДГ0,6-167-0,5.170
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 6-167-0, 5.170
64 920.00 q
Купить
ПД100И-ДГ0,4-167-1,0.45
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 4-167-1, 0.45
25 140.00 q
Купить
ПД100И-ДГ0,4-167-1,0.40
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 4-167-1, 0.40
23 580.00 q
Купить
ПД100И-ДГ0,4-167-0,5.75
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 4-167-0, 5.75
35 280.00 q
Купить
ПД100И-ДГ0,16-167-0,5.15
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 16-167-0, 5.15
16 560.00 q
Купить
ПД100И-ДГ0,16-167-0,5.12
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 16-167-0, 5.12
15 624.00 q
Купить
ПД100И-ДГ0,1-167-0,5.30
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 1-167-0, 5.30
21 240.00 q
Купить
ПД100И-ДГ0,06-167-1,0.8
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-1, 0.8
13 596.00 q
Купить
ПД100И-ДГ0,06-167-1,0.5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-1, 0.15
12 660.00 q
Купить
ПД100И-ДГ0,06-167-1,0.15
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-1, 0.15
15 780.00 q
Купить
ПД100И-ДГ0,06-167-1,0.12
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-1, 0.12
14 844.00 q
Купить
ПД100И-ДГ0,06-167-1,0.10
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-1, 0.10
14 220.00 q
Купить
ПД100И-ДГ0,06-167-0,5.7
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-0, 5.7
14 064.00 q
Купить
ПД100И-ДГ0,06-167-0,5.5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-0, 5.5
13 440.00 q
Купить
ПД100И-ДГ0,06-167-0,5.4
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-0, 5.4
13 128.00 q
Купить
ПД100И-ДГ0,06-167-0,5.25
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 06-167-0, 5.25
19 680.00 q
Купить
ПД100И-ДГ0,06-167-0,5.11
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 04-167-0, 5.30
15 312.00 q
Купить
ПД100И-ДГ0,04-167-0,5.30
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 04-167-0, 5.30
21 240.00 q
Купить
ПД100И-ДГ0,04-167-0,5.3
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 04-167-0, 5.20
12 816.00 q
Купить
ПД100И-ДГ0,04-167-0,5.20
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 04-167-0, 5.20
18 120.00 q
Купить
ПД100И-ДГ0,04-167-0,5.15
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 04-167-0, 5.15
16 560.00 q
Купить
ПД100И-ДГ0,04-167-0,5.10
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 04-167-0, 5.10
15 000.00 q
Купить
ПД100И-ДГ0,025-167-0,5.6
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 025-167-0, 5.6
13 752.00 q
Купить
ПД100И-ДГ0,025-167-0,5.5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 025-167-0, 5.5
13 440.00 q
Купить
ПД100И-ДГ0,025-167-0,5.30
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДГ0, 025-167-0, 5.30
21 240.00 q
Купить
