ОВЕН ПД100И-167-Exi: контроль уровня на опасных объектах

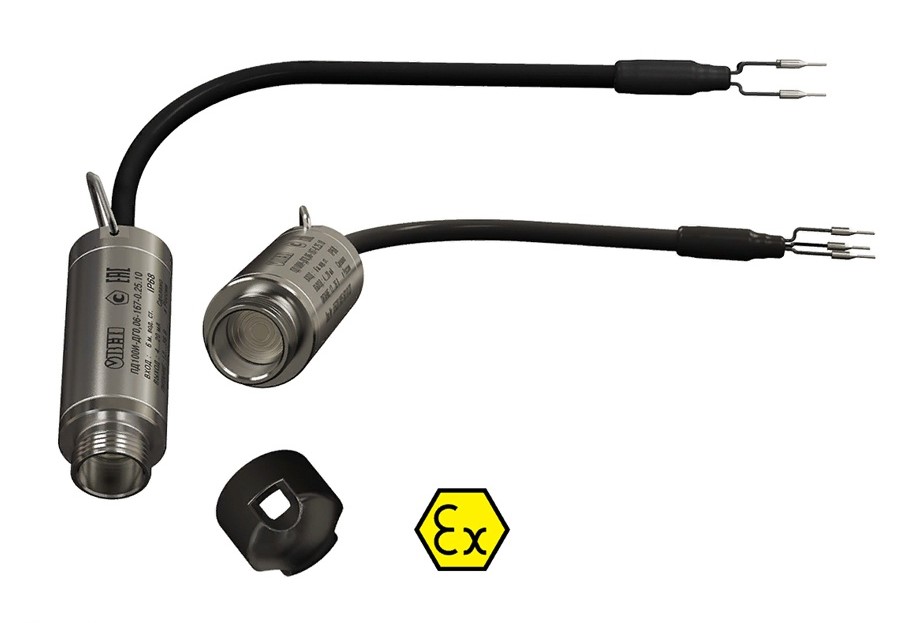

Датчики ОВЕН ПД100И модели 167-Exi изготовлены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II и представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.

Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.

Преобразователи данной модели применяются в системах измерения и поддержания уровня жидкости на взрывоопасных производствах и объектах: резервуары нефтепродуктов, сточные ёмкости химических производств, бензобаки карьерных самосвалов, хранилища топливозаправочных станций, ванны гальванизации и т.д.

Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка ОВЕН КК-01.

Основные характеристики

Непрерывное измерение гидростатического давления (уровня) различных сред (монофракционные нефтепродукты, химически агрессивные стоки, кислоты, щелочи, авиационный керосин, техническая вода и т.п.), нейтральных к нержавеющим сталям AISI 316L, AISI 304S и поливинилхлориду PVC кабеля.
Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
Верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
Перегрузочная способность не менее 200% ВПИ.
Основная приведенная погрешность – 0,5; 0,25 % ВПИ.
Степень защиты корпуса датчика давления – IP68.

Вид взрывозащиты: «искробезопасная цепь» 1 Ex ia IIC T6 Gb.

Технические характеристики

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	0…+60 °С
Напряжение питания	12…36 В постоянного тока (номинальное 24 В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Максимальная потребляемая мощность	не более 0,9 Вт
Защита от подачи напряжения питания обратной полярности	есть
Устойчивость к климатическим воздействиям	УХЛ3.1
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Уровень излучения радиопомех	класс Б по ГОСТ Р 51318.22
Степень защиты корпуса	IP68
Диапазон рабочих температур окружающего воздуха	–20…+70 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес датчика без упаковки / в упаковке / вес кабеля	0,2 кг / 0,3 кг / 0,8 кг на 10 м
Штуцер (без защитного колпачка)	M20×1,50 «открытый порт»
Тип электрического соединителя	кабель гидрометрический (неразъёмно)
Габаритный размер (без кабеля), не более	92×27 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

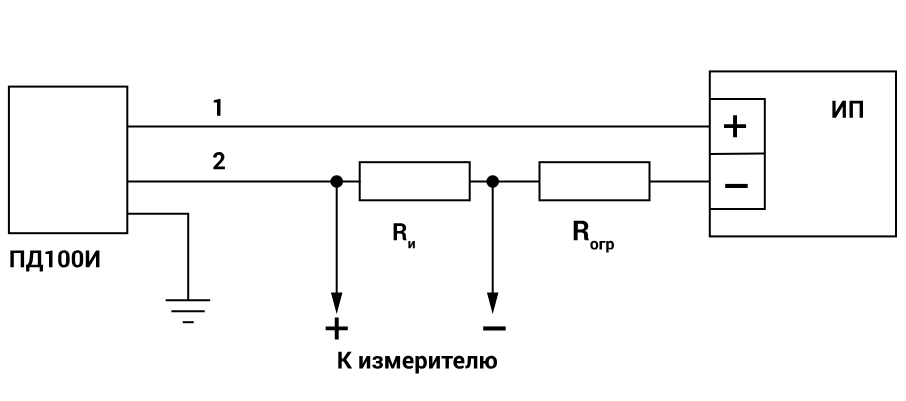

Схема подключения

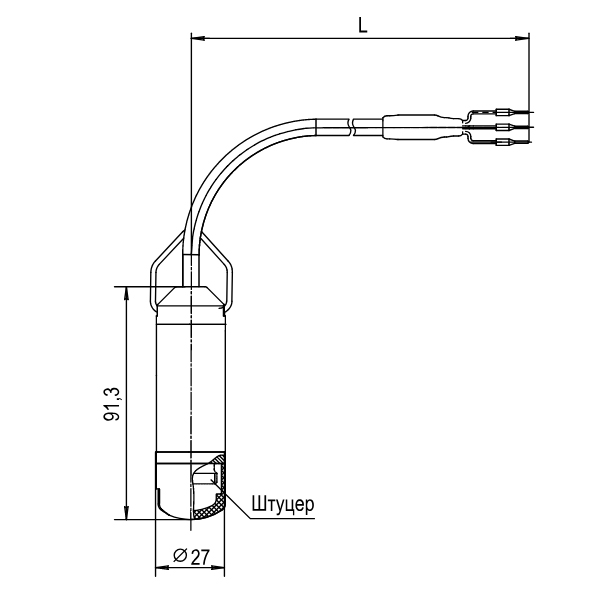

Габаритные размеры

Модификации

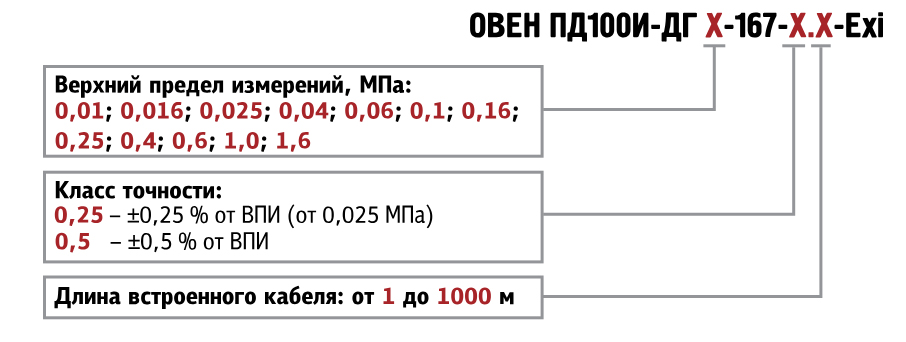

Пример обозначения при заказе: ОВЕН ПД100И-ДГ0,06-167-0,5.10-Exi

Это означает, что изготовлению и поставке подлежит преобразователь уровня с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – гидростатическое 0…6,0 м вод. ст., мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5 «открытый порт», кабельный ввод IP68, основная приведённая погрешность – 0,5 % ВПИ, гидрометрический кабель длиной 10 метров, исполнение «искробезопасная цепь» 1 Ex ia IIC T6 Gb, межповерочный интервал 5 лет, с первичной поверкой.
