ПД100И модели 1х1-Exi искробезопасные датчики для категорированных производств

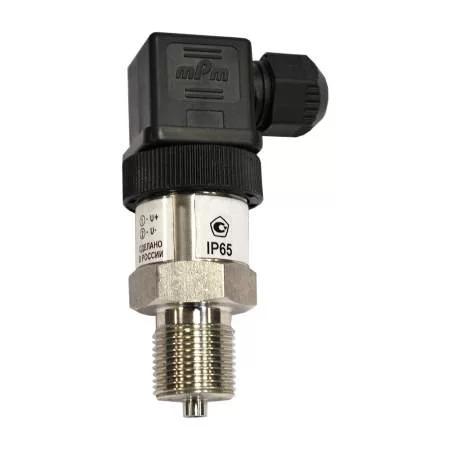

Датчики ОВЕН ПД100И модель 111/171/181-Exi выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).

Преобразователи данных моделей предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.

Основные характеристики преобразователя во взрывозащищенном исполнении

• измерение избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары).
• взрывозащита вид «искробезопасная цепь» 1ExiaIICT6Gb.
• основная приведенная погрешность – 0,25; 0,5 % ВПИ.
• преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
• верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
• перегрузочная способность – не менее 200% ВПИ.
• степень защиты корпуса и электроразъема преобразователя – IP65.
• помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Исполнение по взрывозащите	"Искробезопасная цепь" 1Exia IICT6Gb
Основная приведенная погрешность	0,25; 0,5 % ВПИ
Диапазон рабочих температур  измеряемой среды	–40…+100 °С
Напряжение питания	12…24 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,18 кг / 0,3 кг
Штуцер для подключения давления	M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 95 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

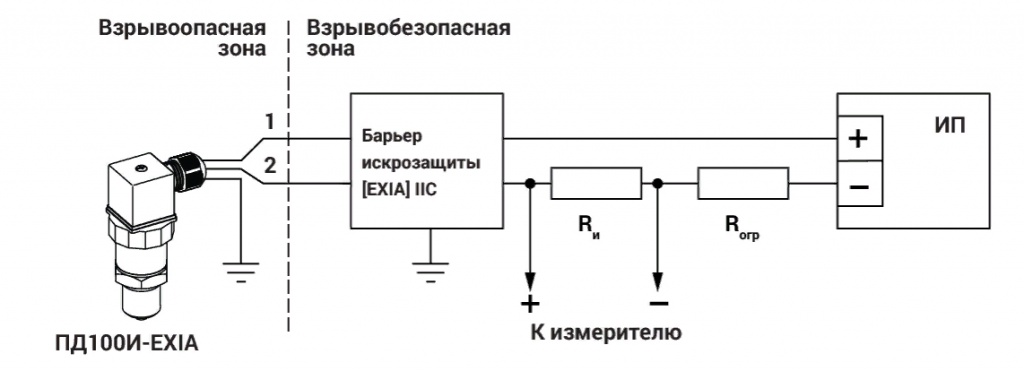

Схема подключения

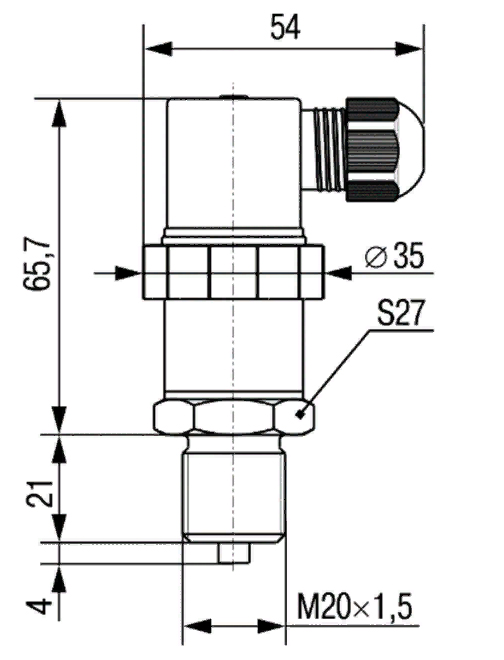

Габаритные размеры

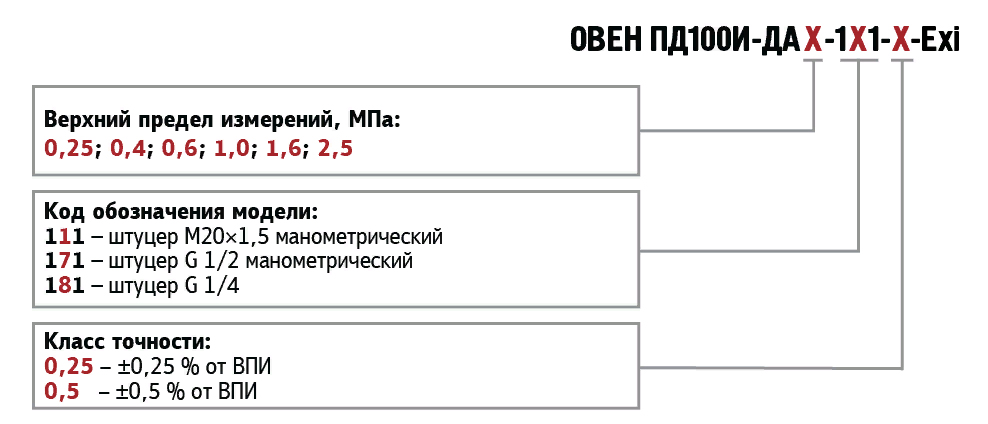

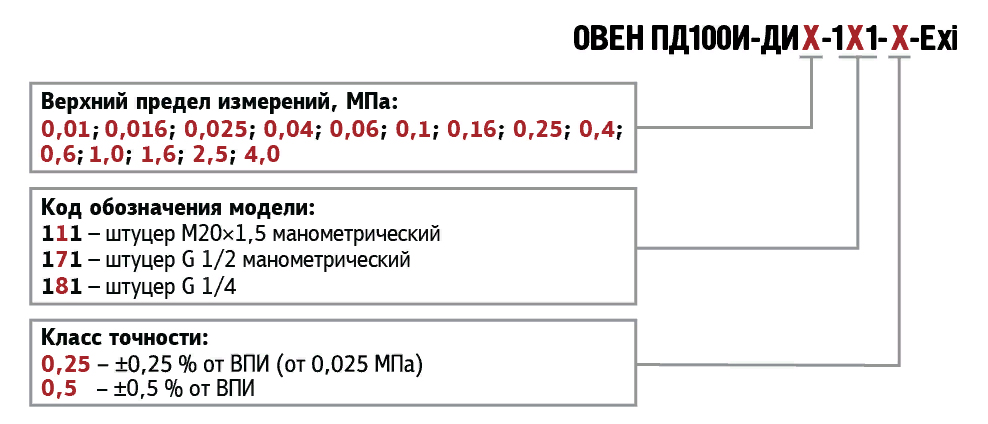

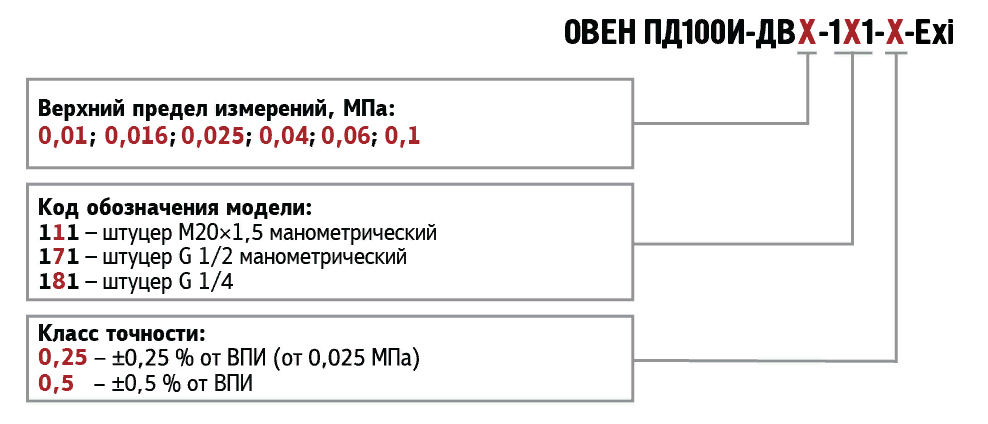

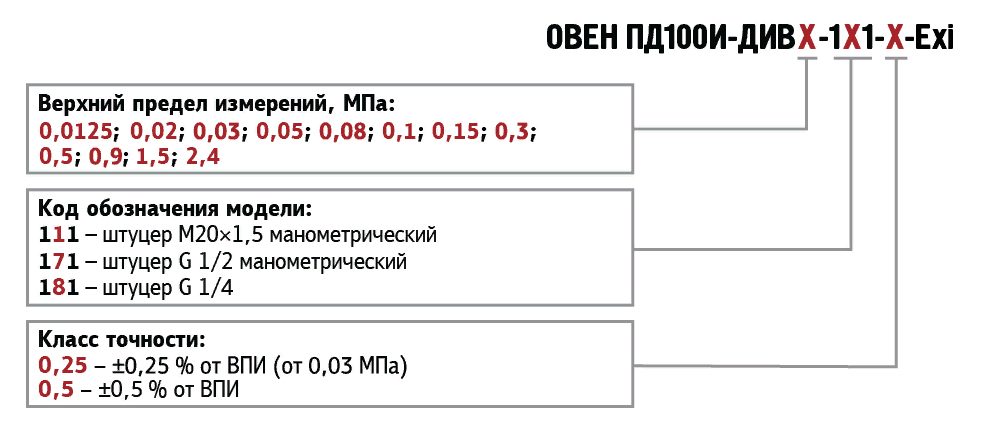

Модификации и обозначение при заказе

В маркировке датчиков давления ОВЕН серии ПД100 присутствуют следующие обозначения типа измеряемого давления:

• ДА – абсолютное;
• ДИ – избыточное;
• ДИВ – избыточное-вакуумметрическое;
• ДВ – вакуумметрическое (разрежение).

Комплектность

• Преобразователь давления ПД100
• Краткая инструкция
• Паспорт и Гарантийный талон
• Прокладка уплотнительная - 2 шт.
• Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
