ПД100И. Модели 8X1

Позиций на странице:
Производитель
ЦЕНА,
Тип прибора (КИПиА)
Тип измеряемого давления
Штуцер
Класс точности

Данная модель доступна также в искробезопасном исполнении! См. в разделе ПД100И. МОДЕЛИ 8x1 EXI

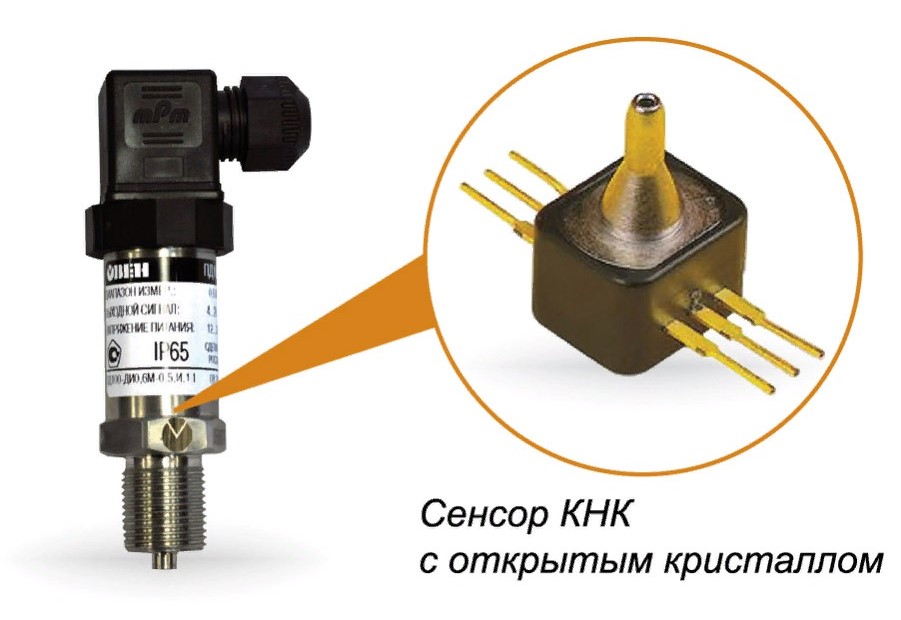

Датчики давления ОВЕН ПД100И моделей 811/871/881 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели измеряют низкие давления неагрессивных газов, в том числе метана.

Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Основные характеристики преобразователей на низкие давления.

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 0,2 кПа до 100,0 кПа.
  • перегрузочная способность – не менее 400 % ВПИ.
  • основная приведенная погрешность – 1,5; 1,0; 0,5; 0,25 % ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-проводная схема
Основная приведенная погрешность 0,25; 0,5; 1,0; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды –20…+85 °С
Напряжение питания 12…36 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –20…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 4 / 5 лет
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,2 кг / 0,3 кг
Штуцер для подключения давления M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 95 мм

Перегрузочная способность

не менее 400% от ВПИ

Предельное давление перегрузки

не менее 700% от ВПИ

Схема подключения преобразователя давления ПД100И к внешним устройствам

Схема подключения ОВЕН ПД100И модели 8х1

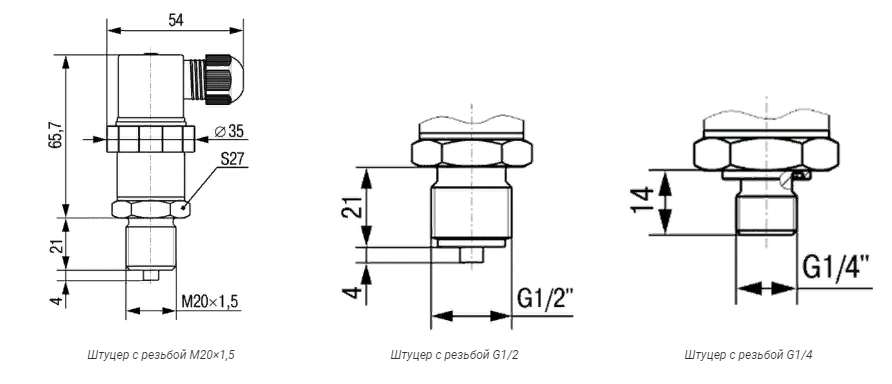

Габаритные размеры ОВЕН ПД100И моделей 811/871/881

Габаритные размеры ПД100И модели 8х1

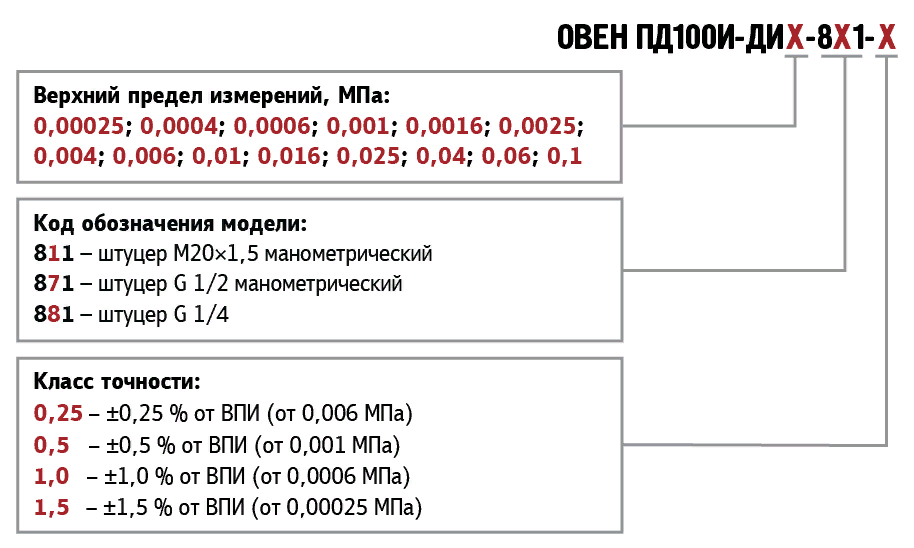

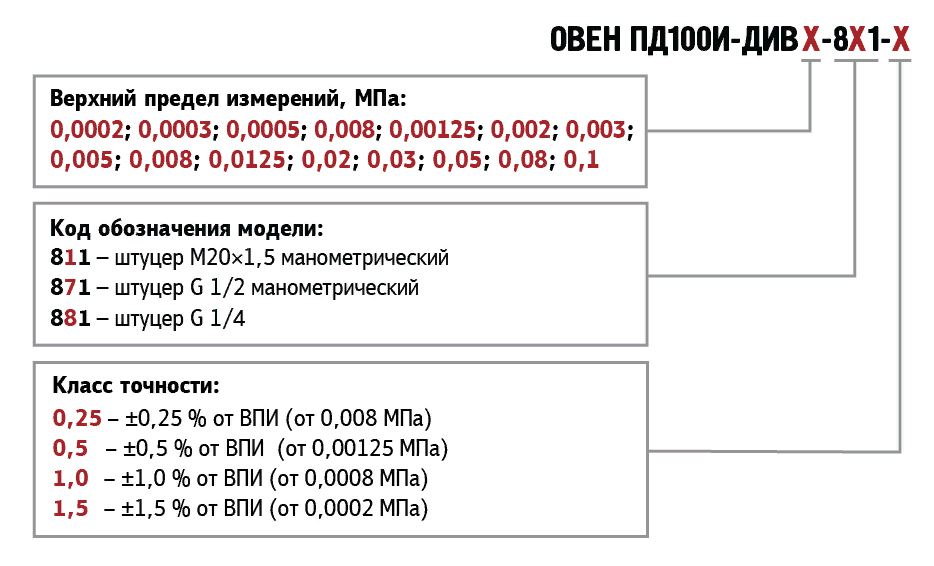

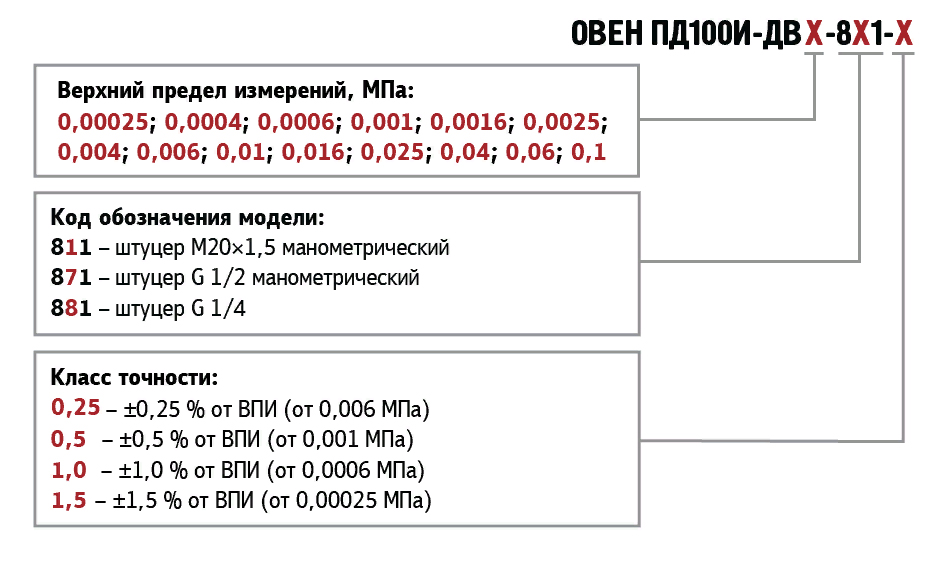

Модификации ОВЕН ПД100И моделей 811/871/881. Маркировка при заказе.

Модификации и маркировка ОВЕН ПД100И моделей 811/871/881
Модификации и маркировка ОВЕН ПД100И моделей 811/871/881
Модификации и маркировка ОВЕН ПД100И моделей 811/871/881

Документация

Краткая инструкция по эксплуатации - скачать (1,41 Мб)

Полное руководство по эксплуатации - скачать (2,59 Мб)

Комплектность

  • Преобразователь давления ПД100
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Прокладка уплотнительная - 2 шт.
  • Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом

Данная модель доступна также в искробезопасном исполнении! См. в разделе ПД100И. МОДЕЛИ 8x1 EXI

Фото
Модель
Цена
ПД100И-ДИВ0,0125-811-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 0125-811-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,008-871-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 008-871-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,008-811-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 008-811-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,005-871-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 005-871-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,005-811-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 005-811-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,003-881-1,0
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 003-881-1, 0
5 940.00 q
Купить
ПД100И-ДИВ0,003-881-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 003-881-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,003-871-1,0
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 003-871-1, 0
5 940.00 q
Купить
ПД100И-ДИВ0,003-871-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 003-871-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,003-811-1,0
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 003-811-1, 0
5 940.00 q
Купить
ПД100И-ДИВ0,003-811-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 003-811-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,002-881-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 002-881-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,002-871-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 002-871-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,002-811-1,0
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 002-811-1, 0
5 940.00 q
Купить
ПД100И-ДИВ0,002-811-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 002-811-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,00125-881-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 00125-881-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,00125-871-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 00125-871-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,00125-811-1,0
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 00125-811-1, 0
5 940.00 q
Купить
ПД100И-ДИВ0,00125-811-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 00125-811-0, 5
6 720.00 q
Купить
ПД100И-ДИВ0,0008-811-1,0
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 0008-811-1, 0
5 880.00 q
Купить
ПД100И-ДИВ0,0005-811-1,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 0005-811-1, 5
5 880.00 q
Купить
ПД100И-ДИВ0,0003-811-1,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 0003-811-1, 5
5 880.00 q
Купить
ПД100И-ДИВ0,0002-871-1,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 0002-871-1, 5
5 880.00 q
Купить
ПД100И-ДИВ0,0002-811-1,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 0002-811-1, 5
5 880.00 q
Купить
ПД100И-ДИ0,1-871-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 1-871-0, 5
6 720.00 q
Купить
ПД100И-ДИ0,1-871-0,25
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 1-871-0, 25
5 940.00 q
Купить
ПД100И-ДИ0,1-811-1,0
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 1-811-1, 0
5 940.00 q
Купить
ПД100И-ДИ0,1-811-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 1-811-0, 5
6 720.00 q
Купить
ПД100И-ДИ0,06-871-0,5
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 06-871-0, 5
6 720.00 q
Купить
ПД100И-ДИ0,06-871-0,25
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 06-871-0, 25
7 260.00 q
Купить
