ПД100И модели 8х1-Exi - искробезопасные датчики для газораспределительных систем.

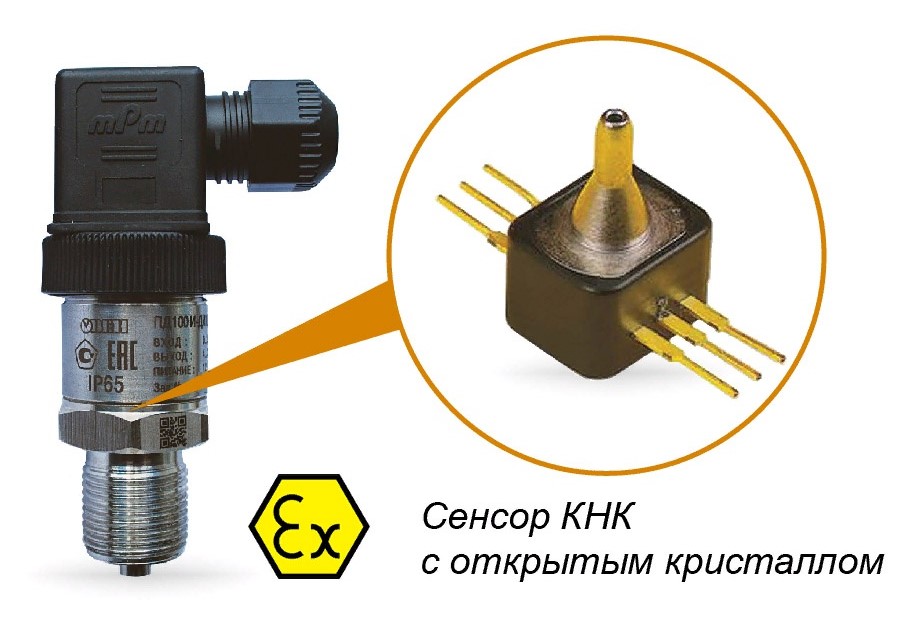

Датчики давления ОВЕН ПД100И-Exi моделей 811/871/881 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели измеряют низкие давления неагрессивных газов, в том числе метана.

Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Основные характеристики преобразователей на низкие давления.

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 1,0 кПа до 100,0 кПа.
  • перегрузочная способность – не менее 400% ВПИ.
  • основная приведенная погрешность – 1,0 , 0,5 , 0,25 % ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-проводная схема
Основная приведенная погрешность 0,25; 0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды –20…+85 °С
Напряжение питания 12…36 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –20…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 4 / 5 лет
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,2 кг / 0,3 кг
Штуцер для подключения давления M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 95 мм

Перегрузочная способность

не менее 400 % от ВПИ

Предельное давление перегрузки

не менее 700 % от ВПИ

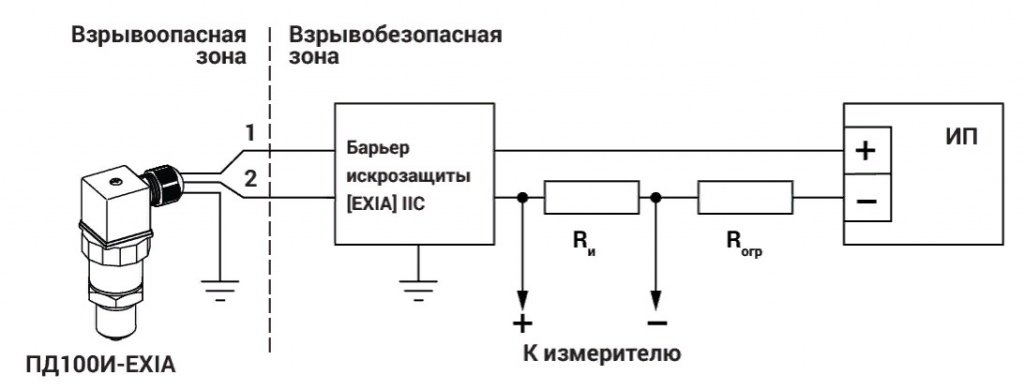

Подключение преобразователя давления ПД100И-EXIA к внешним устройствам осуществляется через барьер искрозащиты

ОВЕН ПД100И-8x1 Exi Схема подключения

Габаритные размеры ОВЕН ПД100И-8x1 Exi Схема подключения

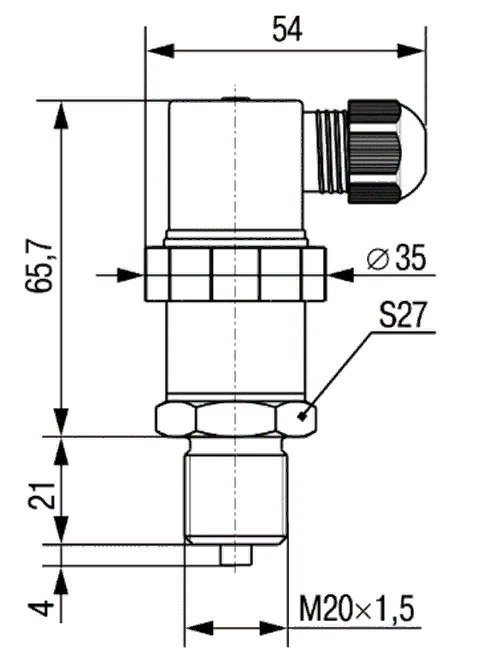

ОВЕН ПД100И-8x1 Exi Габаритные размеры

Маркировка и Обозначение при заказе ОВЕН ПД100И-8x1 Exi

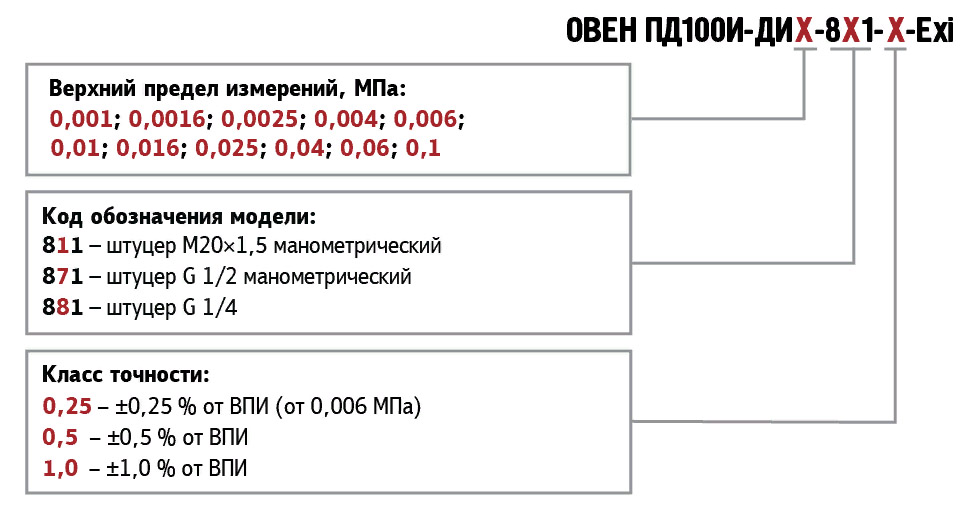

Маркировка и Обозначение при заказе ОВЕН ПД100И-8x1 ДИ Exi
Маркировка и Обозначение при заказе ОВЕН ПД100И-8x1 ДВ Exi

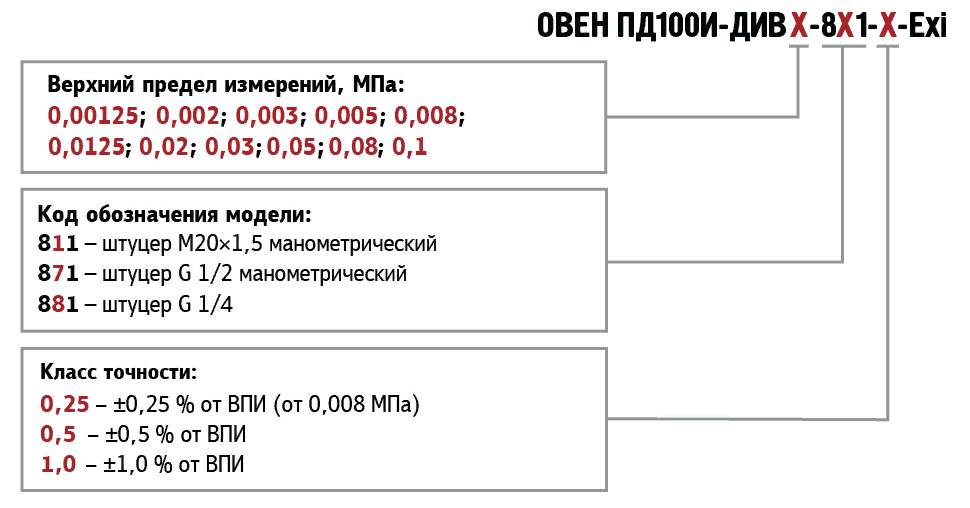

Маркировка и Обозначение при заказе ОВЕН ПД100И-8x1 ДИВ Exi

Фото
Модель
Цена
ПД100И-ДИВ0,05-811-0,25-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 05-811-0, 25-EXI
7 260.00 q
Купить
ПД100И-ДИВ0,008-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 008-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИВ0,005-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 005-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИВ0,003-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 003-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИВ0,0002-871-1,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИВ0, 0002-871-1, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,1-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 1-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,06-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 06-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,06-811-0,25-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 06-811-0, 25-EXI
7 260.00 q
Купить
ПД100И-ДИ0,04-871-0,5-ЕХI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 04-871-0, 5-ЕХI
6 720.00 q
Купить
ПД100И-ДИ0,04-871-0,25-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 04-871-0, 25-EXI
7 260.00 q
Купить
ПД100И-ДИ0,04-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 04-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,04-811-0,25-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 04-811-0, 25-EXI
7 260.00 q
Купить
ПД100И-ДИ0,025-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 025-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,01-881-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 01-881-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,01-881-0,25-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 01-881-0, 25-EXI
7 260.00 q
Купить
ПД100И-ДИ0,01-871-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 01-871-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,01-871-0,25-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 01-871-0, 25-EXI
7 260.00 q
Купить
ПД100И-ДИ0,01-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 01-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,01-811-0,25-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 01-811-0, 25-EXI
7 260.00 q
Купить
ПД100И-ДИ0,016-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 016-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,006-881-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 006-881-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,006-871-0,5-ЕХI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 006-871-0, 5-ЕХI
6 720.00 q
Купить
ПД100И-ДИ0,006-811-0,5-ЕХI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 006-811-0, 5-ЕХI
6 720.00 q
Купить
ПД100И-ДИ0,006-811-0,25-ЕХI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 006-811-0, 25-ЕХI
7 260.00 q
Купить
ПД100И-ДИ0,004-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 004-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,0025-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 0025-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,001-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 001-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,0016-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 0016-811-0, 5-EXI
6 720.00 q
Купить
ПД100И-ДИ0,00025-811-1,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДИ0, 00025-811-1, 5-EXI
6 720.00 q
Купить
ПД100И-ДВ0,1-811-0,5-EXI
Производитель: Овен
Преобразователь давления измерительный ПД100И-ДВ0, 1-811-0, 5-EXI
7 320.00 q
Купить
