ПД100И. Модели 141

ПД100И модель 141 датчик давления для вязких, загрязнённых сред

Датчики ПД100И модели 141 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, вязких сред.

Датчики давления ПД100И модели 141 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой М24×1,5. В датчиках устанавливается высокочувствительный сенсор.

Датчики ПД100И модели 141 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п

Основные характеристики

• Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
• Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
• Перегрузочная способность – не менее 200 % ВПИ.
• Степень защиты корпуса и электроразъема преобразователя – IP65.
• Основная приведенная погрешность –  0,25; 0,5 % ВПИ.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	ПД100 – 2 года, ПД100И – 4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг

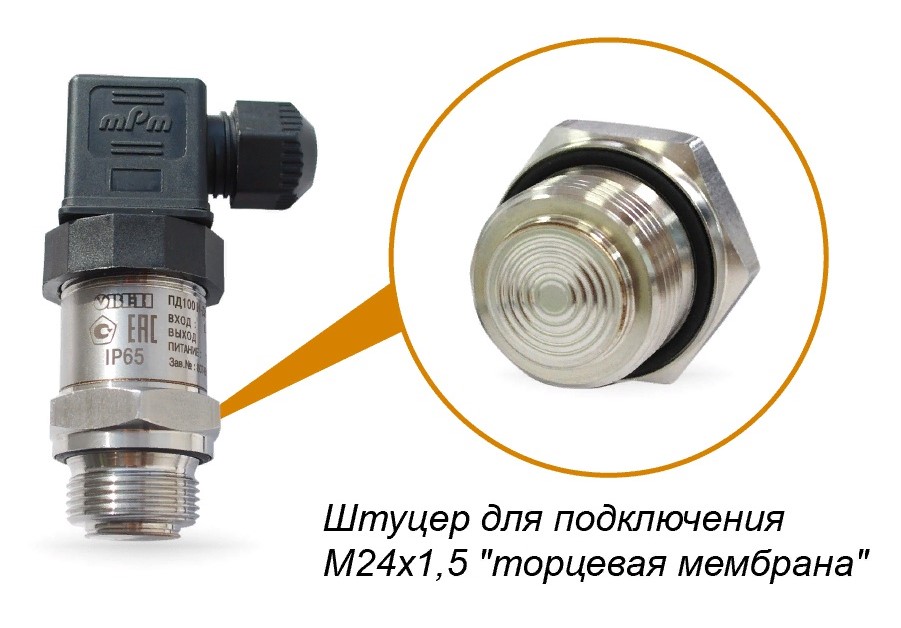

Штуцер для подключения	M24×1,5 «торцевая мембрана»
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 95 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Схема подключения ПД100И-141

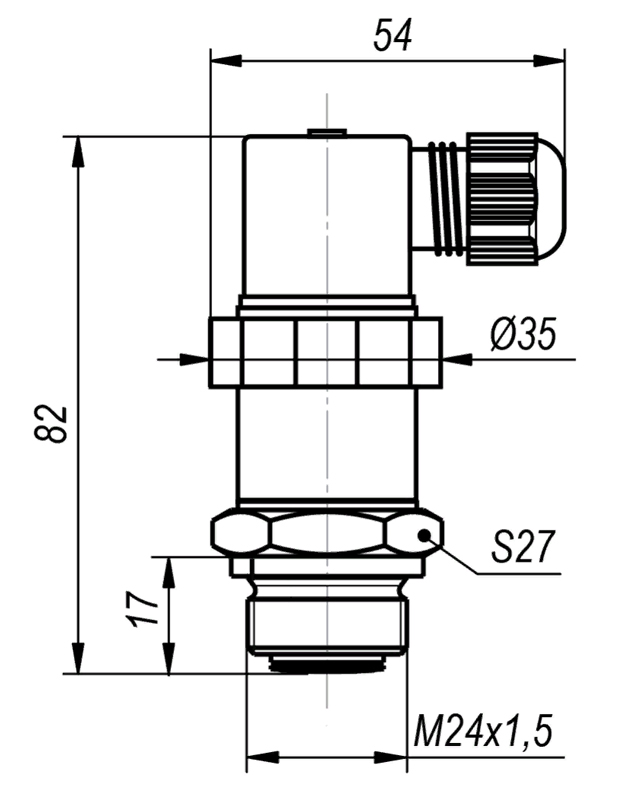

Габаритные размеры ПД100И-141

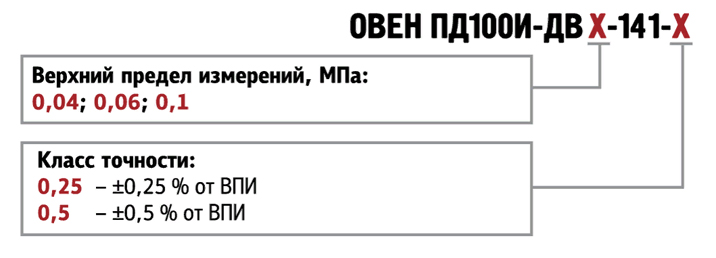

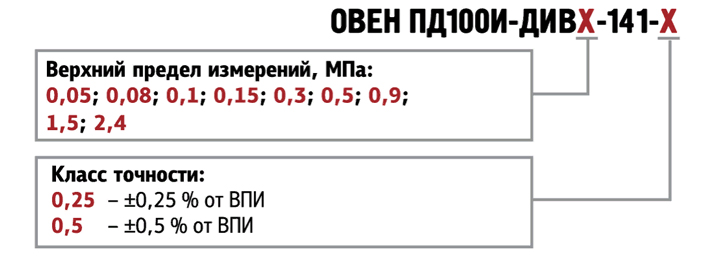

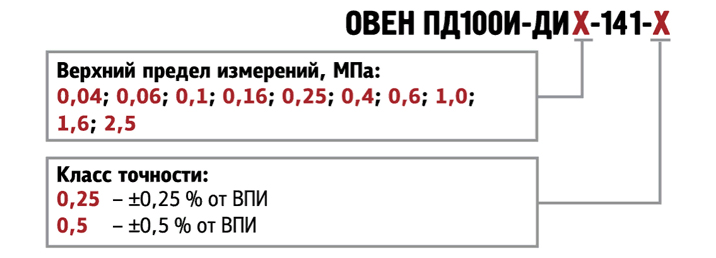

Маркировка при заказе, модификации ОВЕН ПД100И-141

ПД100И-ДИ1,0-141-0,5

Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора из нержавеющей стали толщиной 40 мкм, присоединение к процессу – резьба М24×1,5 «торцевая мембрана», электроразъём EN175301-803 со степенью защиты IP65, основная суммарная приведённая погрешность – 0,5 % ВПИ, межповерочный интервал 5 лет, с первичной поверкой.

Документация для ОВЕН ПД100И-141

Краткая инструкция по эксплуатации для моделей 1X1 - скачать (0,8 Мб)

Полное руководство по эксплуатации для ПД100И - скачать (2,59 Мб)

Комплектность

• Преобразователь давления ПД100И
• Краткая инструкция
• Паспорт и Гарантийный талон
• Прокладка уплотнительная – 2 шт.
• Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
