ПД200-ДИ. Модели 315-EXD

Позиций на странице:
Производитель
ЦЕНА,
Тип прибора (КИПиА)
Тип измеряемого давления
Штуцер
Класс точности

ПД200-ДИ-Exd высокоточный датчик во взрывонепроницаемом исполнении

Датчики ОВЕН ПД200-ДИ модели 315-EXD во взрывозащищенном исполнении представляют собой преобразователи избыточного давления с керамической измерительной мембраной, присоединительным штуцером М20×1,5 и металлическим кабельным вводом.

Основные функции преобразователя:

  • измерение избыточного давления нейтральных к оксиду алюминия (Al2O3) сред (воздух, пар, различные жидкости)
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА и HART-протокол
  • верхний предел измеряемого давления (ВПИ) – ряд значений от 0,00063 до 6,0 МПа
  • перегрузочная способность – десятикратная от номинала сенсора
  • класс точности – 0 ,1
  • степень защиты корпуса датчика давления – IP65
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока

4…20 мА

Пределы основной погрешности измерения

±0,1 % ДИ

Напряжение питания

18...42 В

Сопротивление нагрузки

Не менее 250 Ом

Степень защиты корпуса

IP65

Среднее время наработки

500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

2 года

Вес без упаковки / в упаковке

1,5 кг / 2,0 кг

Диапазон рабочих температур окружающего воздуха

-20 (-40*)…70 °С

Диапазон температур измеряемой среды

-40…100 °С

Тип электрического соединителя Кабельный ввод под небронированный кабель 6-12 мм

Перегрузочная способность

не менее 800 % от ВПИ

Предельное давление перегрузки

не менее 1500 % от ВПИ


* Температура работы без показаний жидкокристаллической индикации

Схема подключения преобразователя давления ПД200-EXD к внешним устройствам

Схема подключения преобразователя давления ПД200-EXD к внешним устройствам

Габаритные размеры

Габаритные размеры ОВЕН ПД200-315 Exd

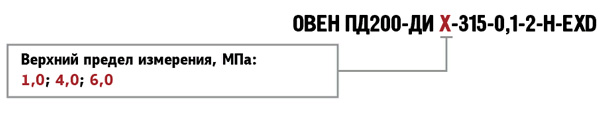

Модификации и обозначение при заказе ПД200-EXD

Модификации ОВЕН ПД200-ДИ EXD

Документация

Общее руководство по эксплуатации на датчики ПД200-хх - скачать (2,81 Мб)

Комплектность

  • Преобразователь давления ПД200-ДИ
  • Руководство по эксплуатации
  • Кабельный ввод
  • Прокладка уплотнительная
  • Паспорт и Гарантийный талон

Фото
Модель
Цена
ПД200-ДИ4,0-315-0,25-2-Н-ЕХD
Производитель: Овен
Преобразователь давления измерительный ПД200-ДИ4, 0-315-0, 25-2-Н-ЕХD
36 000.00 q
Купить
ПД200-ДИ4,0-315-0,1-2-Н-ЕХD
Производитель: Овен
Преобразователь давления измерительный ПД200-ДИ4, 0-315-0, 1-2-Н-ЕХD
36 000.00 q
Купить
ПД200-ДИ1,0-315-0,25-2-Н-ЕХD
Производитель: Овен
Преобразователь давления измерительный ПД200-ДИ1, 0-315-0, 25-2-Н-ЕХD
36 000.00 q
Купить
ПД200-ДИ1,0-315-0,1-2-Н-ЕХD
Производитель: Овен
Преобразователь давления измерительный ПД200-ДИ1, 0-315-0, 1-2-Н-ЕХD
36 000.00 q
Купить
