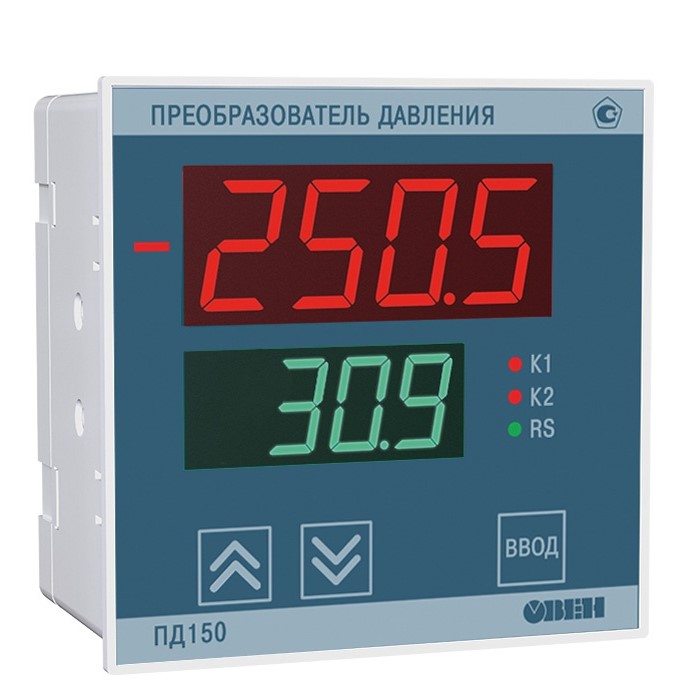

ПД150 электронный измеритель низкого давления для котельных и вентиляции

Преобразователь давления ОВЕН ПД150 совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.

В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.

В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.

Также датчик давления ПД150 может применяться в испытательной, лабораторной технике и т.п.

Датчик ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).

ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.

Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.

Преимущества ОВЕН ПД150

• Межповерочный интервал 5 лет.
• Универсальный источник питания 220В / 24В.
• Максимальная русификация индикации и меню настройки.
• Возможность калибровки «нуля» и диапазона по эталонному давлению.
• Индикация температуры сенсора, регулировка яркости индикации.
• Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4…20 мА.
• Высокая точность измерений – от 0,25 % ВПИ
• Два вида исполнения: щитовое Щ1 и настенное Н1

Области применения

• Котельная автоматика: контроль линий подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т.п.
• Системы вентиляции: контроль засорения фильтров, наддува в «чистых» производственных помещениях.
• Испытательная и лабораторная техника.

Технические характеристики

Характеристика	Значение
Питание
Напряжение питания постоянного тока	20 … 60 В (номинальное значение 24 В)
Напряжение питания переменного тока	90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц
Потребляемая мощность	7,0 ВА
Каналы измерения
Диапазон измеряемого давления	от 0,2 до 100,0 кПа
Класс точности, не более	0,25; 0,5; 1,0; 1,5 % от ВПИ
Межповерочный интервал	5 лет
Перегрузочная способность	не менее 400 % от ВПИ
Предельное давление перегрузки	не менее 700 % от ВПИ
Период обновления результатов измерения, не более	0,2 сек
Дискретные выходы
Количество	2
Тип	электромагнитное реле
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее	1500 В
Максимальное коммутируемое напряжение, не более:
- для переменного тока	250 В
- для постоянного тока	30 В
Максимальное коммутируемый ток (cos =1), не более:
- для напряжения переменного тока	5 А
- для напряжения постоянного тока	10 А
Диапазон задания уставок срабатывания дискретных выходов от ДИ	от 1 до 99 %
Гистерезис уставок от ДИ	от 0 до 50 %
Интерфейс RS-485
Скорость обмена	2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек
Протоколы связи	Modbus RTU, Modbus ASCII
Входное сопротивление	12 кОм (стандартная нагрузка)
Тип используемого кабеля	экранированная витая пара
Длина линии связи, не более	1200 м
Аналоговый выход
Тип выходного сигнала	постоянный ток от 4 до 20 мА
Схема подключения	2-проводная «токовая петля»
Максимальное сопротивление нагрузки, Ом	1000 ±1 %
Разрешающая способность, мкА, не более	10
Конструктивное исполнение
Тип присоединительного штуцера	штуцер «елочка» под трубку с внутренним диаметром 4-7 мм
Габаритные размеры	105×137×65 мм
Масса прибора, не более	0,4 кг
Степень защиты корпуса	IP54
Надежность
Средний срок службы, не менее	12 лет
Гарантийный срок службы	2 года

Условия эксплуатации

• Закрытые взрывобезопасные помещения без агрессивных паров и газов.
• Температура окружающего воздуха: от - 20 до +60 °С.
• Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
• Атмосферное давление – от 84 до 106,7 кПа.

Габаритные и установочные размеры Настенное исполнение (Н1)

Габаритные и установочные размеры Щитовое исполнение (Щ1)

Схема назначения контактов преобразователя ПД150 с RS-485

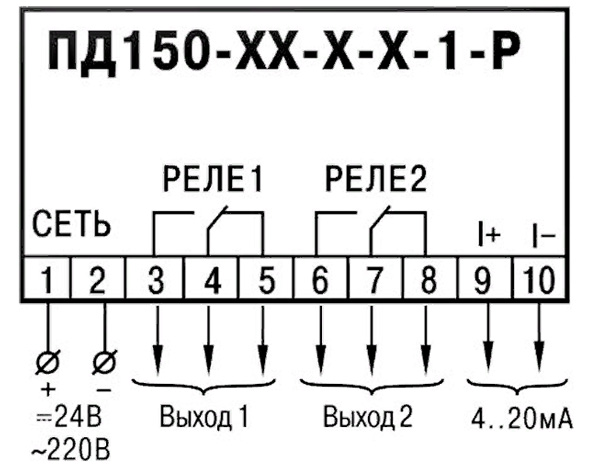

Схема назначения контактов преобразователя ПД150 с аналоговым выходом

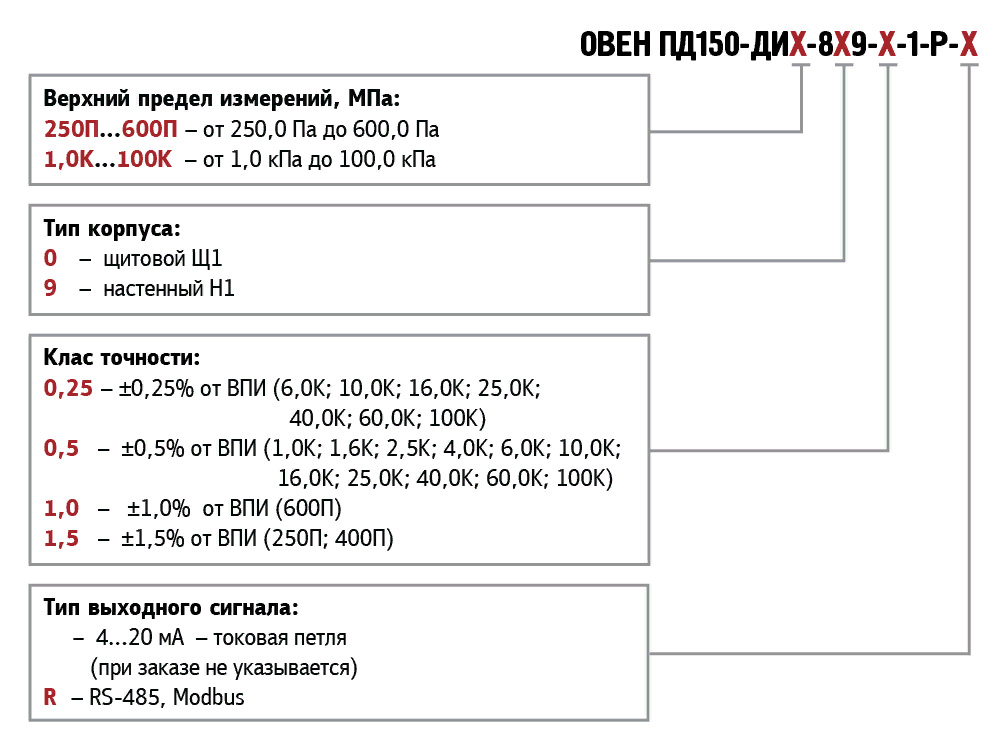

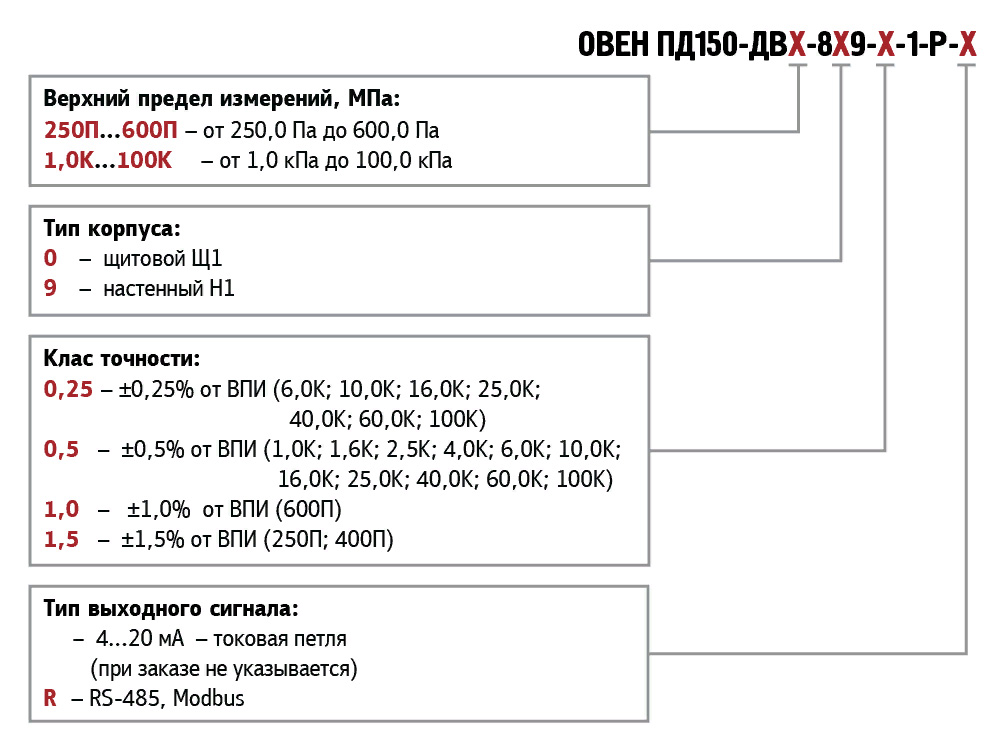

Модификации и обозначения при заказе

Документация

Руководство по эксплуатации ПД150 - скачать (1,58 Мб)
Краткое руководство ПД150 - скачать (1,16 Мб)
Краткое руководство ПД150-R - скачать (1,12 Мб)
ПД150 Общие характеристики (буклет) - скачать (0,8 Мб)

Комплектность

• Преобразователь давления ПД150
• Краткая инструкция
• Паспорт и Гарантийный талон
• Комплект монтажных частей согласно типа корпуса
