ОВЕН ПДУ-Ex

ПДУ-Ex поплавковые датчики уровня во взрывозащищенном исполнении

Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Основные технические характеристики:

Наименование параметра	Значение
	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х
Электрические параметры
Количество сигнализируемых уровней	1 или 2		1; 2; 3
Максимальный коммутируемый ток, мА	88
Максимальное коммутируемое напряжение, В	31.8
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1х106
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Максимальная длина штока до нижнего уровня, мм	2500		3000
Cостояние контактов датчика в нижнем положении поплавка: для ПДУ-Х.1, ПДУ-Х.2 для ПДУ-Х.1.К, ПДУ-Х.2.К	Нормально-разомкнутое Нормально-замкнутое
Плотность измеряемой среды, г/см3	0,70		0,66
Температура контролируемой среды, °С	-40...+105
Давление контролируемой среды, МПа	1,6		4
Материал рабочей части датчика	Сталь 12Х18Н10Т или AISI 316L
Степень защиты по ГОСТ 14254	IP68
Длина провода, м (не указывается при заказе)	0,5
Длина кабельного вывода, м	Значение кратное 1, минимальная длина 3
Искробезопасные параметры
Максимальное входное напряжение Ui, В	31.8
Максимальный входной ток Ii, мА	88
Максимальная внутренняя емкость Ci, мкФ	0,08
Максимальная внутренняя индуктивность Li, мГн	1

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).

Модификации и обозначения при заказе

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

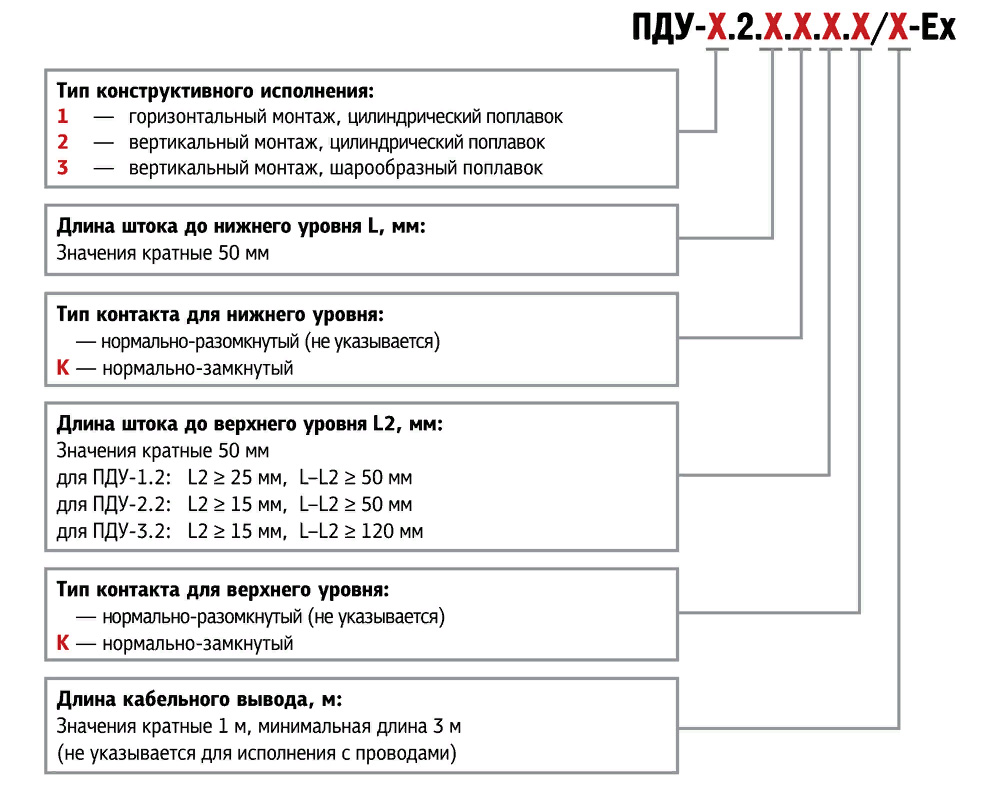

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Примеры обозначения датчиков при заказе

ПДУ-2.1.1000/3-Ex
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 1000 мм, нормально-разомкнутый тип контакта и кабельный вывод длиной 3 м.

ПДУ-2.1.100-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 100 мм, нормально разомкнутым тип контакта, с длиной проводов 0,5 м.

ПДУ-3.3.1000.500.К.50/5-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутым, для среднего уровня – нормально замкнутым, кабельный вывод длиной 5 м.

Габаритные размеры датчиков уровня ОВЕН ПДУ-Ex

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex
