Многодиапазонные датчики давления ПРОМА ДДМ

Многопредельные датчики давления ОВЕН ДДМ предназначены для непрерывного преобразования избыточного (модификация ДДМ-ДИ) или избыточного и вакуумметрического (модификация ДДМ-ДИВ) давления в стандартный токовый сигнал 4–20 мА или 0–5 мА. Устройства применяются в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, вентиляции и других отраслях промышленности.

Главное преимущество датчиков серии ДДМ — многодиапазонность: каждая модель включает четыре диапазона измерения, между которыми можно свободно переключаться без дополнительной калибровки. Также предусмотрен выбор между двумя типами выходного сигнала, что расширяет совместимость с различными системами автоматизации. Благодаря этим возможностям один датчик может использоваться в разных условиях без замены оборудования.

ДДМ характеризуются стабильностью метрологических характеристик, не требуют специальных источников питания, допускают произвольное пространственное положение и могут устанавливаться как на щит, так и непосредственно на объект (например, на трубу). Это делает их универсальным решением для широкого круга задач, связанных с измерением давления в промышленных и инженерных системах.

Основные технические характеристики

Предел допустимой основной погрешности,%	± 1
Значения выходного сигнала постоянного тока, мА - код 42 - код 05	4-20 0-5
Напряжение питания, постоянный ток, В - переменный ток, В	=36/24± 1 ~24± 3
Нагрузочное сопротивление датчика с выходным сигналом (4-20)мА, Ом:
при питании постоянным током напряжением 36В	0 – 1000
при питании постоянным током напряжением 24В или переменным током напряжением 24В (трансформатор)	0 – 500
Нагрузочное сопротивление датчика с выходным сигналом (0-5)мА,: Ом	0 – 2500
Температура окружающей среды, °С	от -25 до +55
Температура измеряемой среды, °С	от -30 до +85
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона, %, не более	0,5
Потребляемая мощность, Вт	1,5
Степень защиты, (код IP)	IP54

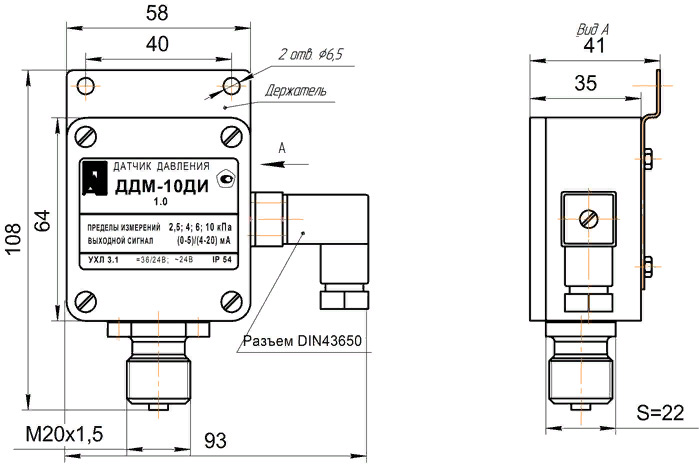

Габаритные размеры, мм : длина х ширина х высота	108х58х41 / 108х98х34
Масса, кг	0,6 / 0.8
