Разделители мембранные РМ

Позиций на странице:
Производитель
ЦЕНА,
Тип прибора (КИПиА)
Штуцер

Назначение и область применения

Разделители сред мембранные РМ 5319, РМ 5320, РМ 5321, РМ 5322 предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (датчиков давления, манометров, вакуумметров, мановакуумметров, и т.д.) от попадания в нее сред агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы. Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав ЦТКА 302.656.008.

Устройство и работа

Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.
Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Жидкость и допускаемая деформация разделительной мембраны выбираются такими, чтобы дополнительная погрешность, вносимая разделителем, была не выше указанной.
Разделители сред мембранные моделей РМ 5319МС и РМ 5321МС состоят из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем, а также между измерительным устройством и разделителем обеспечивается прокладками.
В конструкции разделителей моделей РМ 5320 и РМ 5322МС с открытой мембраной отсутствует нижний фланец. Открытая мембрана не дает возможности кристаллизующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки.

Основные технические характеристики

№ пп. Исполнение Предел измерений, МПа Вытесн. объем см. куб. не менее Габаритные размеры, мм Масса, кг,не более
1 РМ 5319СМ (с резьбой М20х1,5) 0,025 - 2,5 0,25 100 x 82 max 1,5
2 РМ 5319СМ-01 (с резьбой М20х1,5 и дополнительной
фторопластовой мембраной)
0,025 - 2,5 0,25 100 x 82 max 1,5
3 РМ 5319СM-G1/2 (с резьбой G1/2") 0,025 - 2,5 0,25 100 x 82 max 1,5
4 РМ 5319СM-01-G1/2 (с резьбой G1/2" и дополнительной
фторопластовой мембраной)
0,025 - 2,5 0,25 100 x 82 max 1,5
РМ 5319СM-10 (с резьбой М20х1,5, для мазута и других
вязких сред)
0,025 - 2,5 0,25 100 x 82 max 1,5
6 РМ 5319СM-01-10 (с резьбой М20х1,5 для мазута и других
вязких сред, с дополнительной фторопластовой мембраной)
0,025 - 2,5 0,25 100 x 82 max 1,5
7 РМ 5319СM-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред) 0,025 - 2,5 0,25 100 x 82 max 1,5
8 РМ 5319СM-01-10-G1/2 (с резьбой G1/2", для мазута и других
вязких сред с дополнительной фторопластовой мембраной)
0,025 - 2,5 0,25 100 x 82 max 1,5
9 РМ 5319СM-02 (с резьбой М20х1,5, с нижним фланцем из стали 45) 0,025 - 2,5 0,25 100 x 82 max 1,5
10 РМ 5319СM-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45) 0,025 - 2,5 0,25 100 x 82 max 1,5
11 РМ 5319СM-02-10 (с резьбой М20х1,5, нижним фланцем из
стали 45, для мазута и других вязких сред)
0,025 - 2,5 0,25 100 x 82 max 1,5
12 РМ 5319СM-02-10-G1/2 (с резьбой G1/2", нижним фланцем
из стали 45, для мазута и других вязких сред)
0,025 - 2,5 0,25 100 x 82 max 1,5
13 РМ 5320С (с резьбой М20х1,5 и болтами М10) 0,025 - 2,5 1,0 145 x 27 2,2
14 РМ 5320С-01 (с резьбой М20х1,5, болтами М10 и с
дополнительной фторопластовой мембраной)
0,025 - 2,5 1,0 145 x 27 2,2
15 РМ 5320С-М30 (с резьбой М30х1,5 и болтами М10) 0,025 - 2,5 1,0 145 x 27 2,2
16 РМ 5320С-01-М30 (с резьбой М30х1,5, болтами М10 и с
дополнительной фторопластовой мембраной)
0,025 - 2,5 1,0 145 x 27 2,2
17 РМ 5321С (с резьбой М20х1,5) 4 - 60 0,5 100 x 102max 2
18 РМ 5321С-01 (с резьбой М20х1,5 и дополнительной
фторопластовой мембраной)
4 - 60 0,5 100 x 102max 2
19 РМ 5321С-G1/2 (с резьбой G1/2") 4 - 60 0,5 100 x 102max 2
20 РМ 5321С-01-G1/2 (с резьбой G1/2" и дополнительной
фторопластовой мембраной)
4 - 60 0,5 100 x 102max 2
21 РМ 5321С-10 (с резьбой М20х1,5, для мазута и других
вязких сред)
4 - 60 0,5 100 x 102max 2
22 РМ 5321С-01-10 (с резьбой М20х1,5, для мазута и других
вязких сред, с дополнительной фторопластовой мембраной)
4 - 60 0,5 100 x 102max 2
23 РМ 5321С-10-G1/2 (с резьбой G1/2", для мазута и других
вязких сред)
4 - 60 0,5 100 x 102max 2
24 РМ 5321С-01-10-G1/2 (с резьбой G1/2", для мазута и других
вязких сред, с дополнительной фторопластовой мембраной)
4 - 60 0,5 100 x 102max 2
25 РМ 5321С-02 (с резьбой М20х1,5, нижним фланцем из стали 45) 4 - 60 0,5 100 x 102max 2
26 РМ 5321С-02-G1/2 (с резьбой G1/2", нижним фланцем из стали 45) 4 - 60 0,5 100 x 102max 2
27 РМ 5321С-02-10 (с резьбой М20х1,5, нижним фланцем из
стали 45, для мазута и других вязких сред)
4 - 60 0,5 100 x 102max 2
28 РМ 5321С-02-10-G1/2 (с резьбой G1/2", нижним фланцем из
стали 45, для мазута и других вязких сред)
4 - 60 0,5 100 x 102max 2
29 РМ 5322С-M14 (с резьбой М20х1,5 и болтами М14х1,5) 4 - 60 0,5 100 x 45 1,5
30 РМ 5322С-01-M14 (с резьбой М20х1,5, с болтами М14х1,5 и
дополнительной фторопластовой мембраной)
4 - 60 0,5 100 x 45 1,5
31 РМ 5319C (с резьбой М20х1,5) 0,025 - 2,5 1,0 145 x 90 3
32 РМ 5319С-01 (с резьбой М20х1,5 и болтами М14х1,5 и
дополнительной фторопластовой мембраной)
0,025 - 2,5 1,0 145 x 90 3
33 РМ 5319С-G1/2(с резьбой G1/2") 0,025 - 2,5 1,0 145 x 90 3
34 РМ 5319С-01-G1/2 (с резьбой G1/2" и дополнительной фторопластовой мембраной) 0,025 - 2,5 1,0 145 x 90 3
35 РМ 5319С-10 (с резьбой М20х1,5, для мазута и других вязких сред) 0,025 - 2,5 1,0 145 x 90 3
36 РМ 5319С-01-10 (с резьбой М20х1,5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной) 0,025 - 2,5 1,0 145 x 90 3
37 РМ 5319С-10-G1/2 (с резьбой G1/2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной) 0,025 - 2,5 1,0 145 x 90 3
38 РМ 5319С-02 (с резьбой М20х1,5, с нижним фланцем из стали 45) 0,025 - 2,5 1,0 145 x 90 3
39 РМ 5319С-02-G1/2 (с резьбой G1/2", с нижним фланцем из стали 45) 0,025 - 2,5 1,0 145 x 90 3
40 РМ 5319С-02-10 (с резьбой М20х1,5, с нижним фланцем из стали 45, для мазута и других вязких сред) 0,025 - 2,5 1,0 145 x 90 3
41 РМ 5319С-02-10-G1/2(с резьбой G1/2", с нижним фланцем из стали 45, для мазута и других вязких сред) 0,025 - 2,5 1,0 145 x 90 3

Дополнительная погрешность вносимая разделителем, %, не более ±1

Материалы деталей, контактирующих с измеряемой средой:
мембрана – 36НХТЮ, фторопласт (дополнительно);
корпус – 12Х18Н10Т; фланец нижний – 12Х18Н10Т, сталь 45;
температура измеряемой среды: -40... +200 С

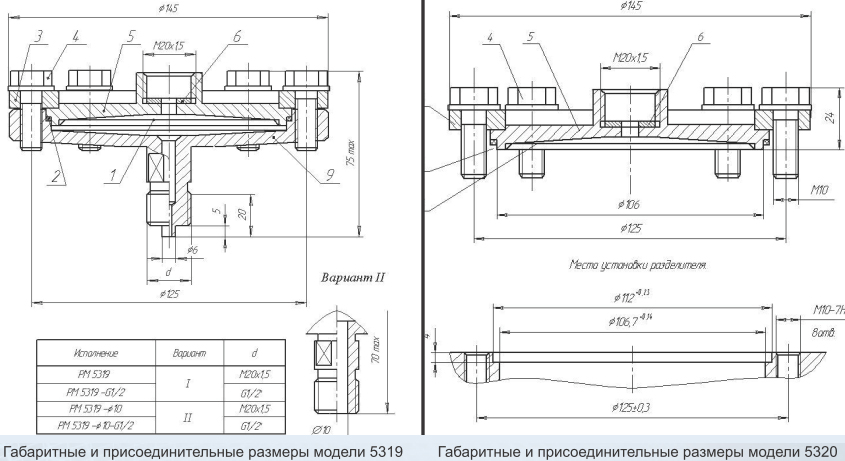

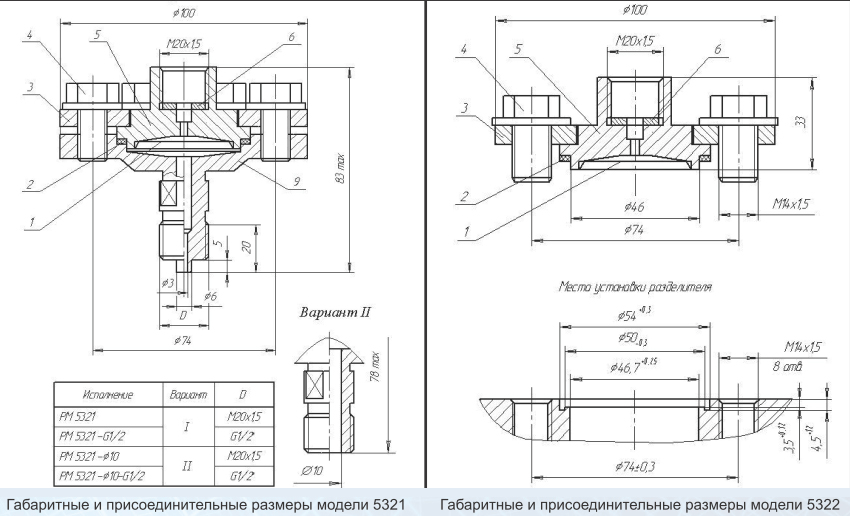

Габаритные и присоединительные размеры

Фото
Модель
Цена
РМ 5319С-02-10-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-02-10-G1 / 2 с резьбой G1 / 2", с нижним фланцем из стали 45, для мазута и других вязких сред.
По запросу
РМ 5319С-02-10
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-02-10 с резьбой М20х1, 5, с нижним фланцем из стали 45, для мазута и других вязких сред.
По запросу
РМ 5319С-02-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-02-G1 / 2 с резьбой G1 / 2", с нижним фланцем из стали 45.
По запросу
РМ 5319С-02
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-02 с резьбой М20х1, 5, с нижним фланцем из стали 45.
По запросу
РМ 5319С-10-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-10-G1 / 2 с резьбой G1 / 2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной.
По запросу
РМ 5319С-01-10
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-01-10 с резьбой М20х1, 5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной.
По запросу
РМ 5319С-10
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-10с резьбой М20х1, 5, для мазута и других вязких сред.
По запросу
РМ 5319С-01-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-01-G1 / 2 с резьбой G1 / 2" и дополнительной фторопластовой мембраной.
По запросу
РМ 5319С-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-G1 / 2 с резьбой G1 / 2".
По запросу
РМ 5319С-01
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319С-01 с резьбой М20х1, 5 и болтами М14х1, 5 и дополнительной фторопластовой мембраной.
По запросу
РМ 5319С
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319C с резьбой М20х1, 5.
По запросу
РМ 5322С-01-M14
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5322С-01-M14 с резьбой М20х1, 5, с болтами М14х1, 5 и дополнительной фторопластовой мембраной.
По запросу
РМ 5322С-M14
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5322С-M14 с резьбой М20х1, 5 и болтами М14х1, 5.
По запросу
РМ 5321С-02-10-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-02-10-G1 / 2 с резьбой G1 / 2", нижним фланцем из стали 45, для мазута и других вязких сред.
По запросу
РМ 5321С-02-10
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-02-10 с резьбой М20х1, 5, нижним фланцем из стали 45, для мазута и других вязких сред.
По запросу
РМ 5321С-02-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-02-G1 / 2 с резьбой G1 / 2", нижним фланцем из стали 45.
По запросу
РМ 5321С-02
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-01 с резьбой М20х1, 5, нижним фланцем из стали 45.
По запросу
РМ 5321С-01-10-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-10-G1 / 2 с резьбой G1 / 2", для мазута и других вязких сред, с дополнительной фторопластовой мембраной.
По запросу
РМ 5321С-10-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-10-G1 / 2 с резьбой G1 / 2", для мазута и других вязких сред.
По запросу
РМ 5321С-01-10
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-01-10 с резьбой М20х1, 5, для мазута и других вязких сред, с дополнительной фторопластовой мембраной.
По запросу
РМ 5321С-10
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-10 с резьбой М20х1, 5, для мазута и других вязких сред.
По запросу
РМ 5321С-01-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-01-G1 / 2 с резьбой G1 / 2" и дополнительной фторопластовой мембраной.
По запросу
РМ 5321С-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-G1 / 2 с резьбой G1 / 2".
По запросу
РМ 5321С-01
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С-01 с резьбой М20х1, 5 и дополнительной фторопластовой мембраной.
По запросу
РМ 5321С
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5321С с резьбой М20х1, 5.
По запросу
РМ 5320С-01-М30
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5320С-01-М30 с резьбой М30х1, 5, болтами М10 и с дополнительной фторопластовой мембраной.
По запросу
РМ 5320С-М30
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5320С-М30 с резьбой М30х1, 5 и болтами М10.
По запросу
РМ 5320С-01
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5320С-01 с резьбой М20х1, 5, болтами М10 и с дополнительной фторопластовой мембраной.
По запросу
РМ 5320С
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5320С с резьбой М20х1, 5 и болтами М10.
По запросу
РМ 5319СM-02-10-G1/2
Производитель: ПАО "СПЗ"
Разделитель сред мембранный РМ 5319СM-02-10-G1 / 2 с резьбой G1 / 2", нижним фланцем из стали 45 для мазута и других вязких сред
По запросу
