Отличительные особенности

Высокая производительность

6-ядерный процессор, 4ГБ оперативной памяти, 32 ГБ флеш памяти, быстрый графический адаптер до 4K@60Hz, сенсорный multi-touch экран, обилие интерфейсов, а так же открытость для различного прикладного ПО делают АВАДС АСП мощным инструментом для решения широкого класса задач.

Высокая производительность
6 ядер 2 Cortex A72 4 Cortex A53
2 ггц Cortex A72
1.5 ггц Cortex A53

Отечественная разработка

Разработку вела российская компания, имеющая ИТ-статус.

В России разработаны и производятся не только сами панели АВАДС АСП, но также программное обеспечение, которым они комплектуются: операционная система Astra Linux*, SCADA-система MasterSCADA 4D, СУБД временных рядов (TSDB) АВАДС Сервер архивирования.


* – появится в ближайшее время

Наличие Linux

Широкий выбор прикладного ПО и возможность использования собственных разработок

Панели оператора АВАДС АСП оснащены надёжной и удобной операционной системой Linux. Она обеспечивает стабильную работу и безопасность данных, а также позволяет эффективно использовать ресурсы панели.

Ведение архивов

Панели оператора АВАДС АСП оснащены EMMC-диском на 32 ГБ — этого достаточно, чтобы вести полноценное архивирование для небольших задач. Кроме того в панели могут опционально устанавливаться SSD диски объёмом до 2 ТБ. В дополнение панели оператора могут комплектоваться СУБД временных рядов (TSDB) АВАДС Сервер архивирования, обеспечивающего высокоскоростное и очень компактное архивирование технологических данных.

Широкие коммуникационные возможности

Большое число поддерживаемых интерфейсов и протоколов

Панели имеют широкий набор интерфейсов для подключения периферии, контроллеров и другого оборудования: Ethernet 1 Gb, Wi-Fi (2,4 и 5 ГГц), Bluetooth 5.0, два USB 3.0 host, два RS-485, RS-232.


Поддерживаются следующие протоколы: OPC UA, MODBUS RTU/TCP, Profinet, BACnet, FINS, SLMP, SNMP, МЭК 61850, МЭК 60870–5-104, Меркурий 230/234/236, Энергомера СЕ301/303/304, ЦЭ6850, СЕТ-4ТМ, ПСЧ-4ТМ, ВКТ-5/7/9, Пульсар, ТСР-034(033)/024М/026М/042/043/032, ЭСКО-Т1, ЭСКО-Т2, ТЭМ-104/106, ТЭСМА-1, МКТС

Большое число поддерживаемых интерфейсов и протоколов

Предустановленная MasterSCADA 4D

Панели оператора АВАДС могут комплектоваться одним из двух типов исполнительной системы MasterSCADA 4D — МК5 или М2К5. Их основные характеристики приведены в таблице:

MasterScada 4D
Тип лицензии
МК5
М2К5
Количество точек в лицензии
500
2500
Функция хранения архивов
Использование для архива внешних БД
Драйверы протоколов
Межузловой обмен MasterSCADA 4D
Modbus RTU/TCP (master/slave)
OPC UA (client/server)
Mitsubishi SLMP
SNMP
BACnet
Profinet
МЭК 61850
МЭК 60870-5-104
OMRON FINS и FINS Serial
Счётчики электроэнергии
МК5
М2К5

Меркурий 230, 234, 236 (Инкотекс)

Энергомера СЕ301, СЕ303, СЕ304, ЦЭ6850 ННПО им. М.В. Фрунзе СЭТ-4ТМ, ПСЧ-4ТМ

до 3
Счётчики тепла и энергии

Теплоком ВКТ-5, ВКТ-7, ВКТ-9

ВЗЛЁТ TCP-024M,
TCP-042 ЭСКО-Т-1, ЭСКО-Т-2

(Энергосервисная
компания ЗЭ) ТЭМ-104, ТЭМ-105,
ТЭСМА-1 МКТС (Интелприбор)
Пульсар (Тепловодохран)

до 3

Кроме того, в исполнительной системе М2К5 поддерживается архивирование данных в АВАДС Сервер архивирования, а также использование SSD диска объёмом 500 Гб, 1 или 2 Тб.

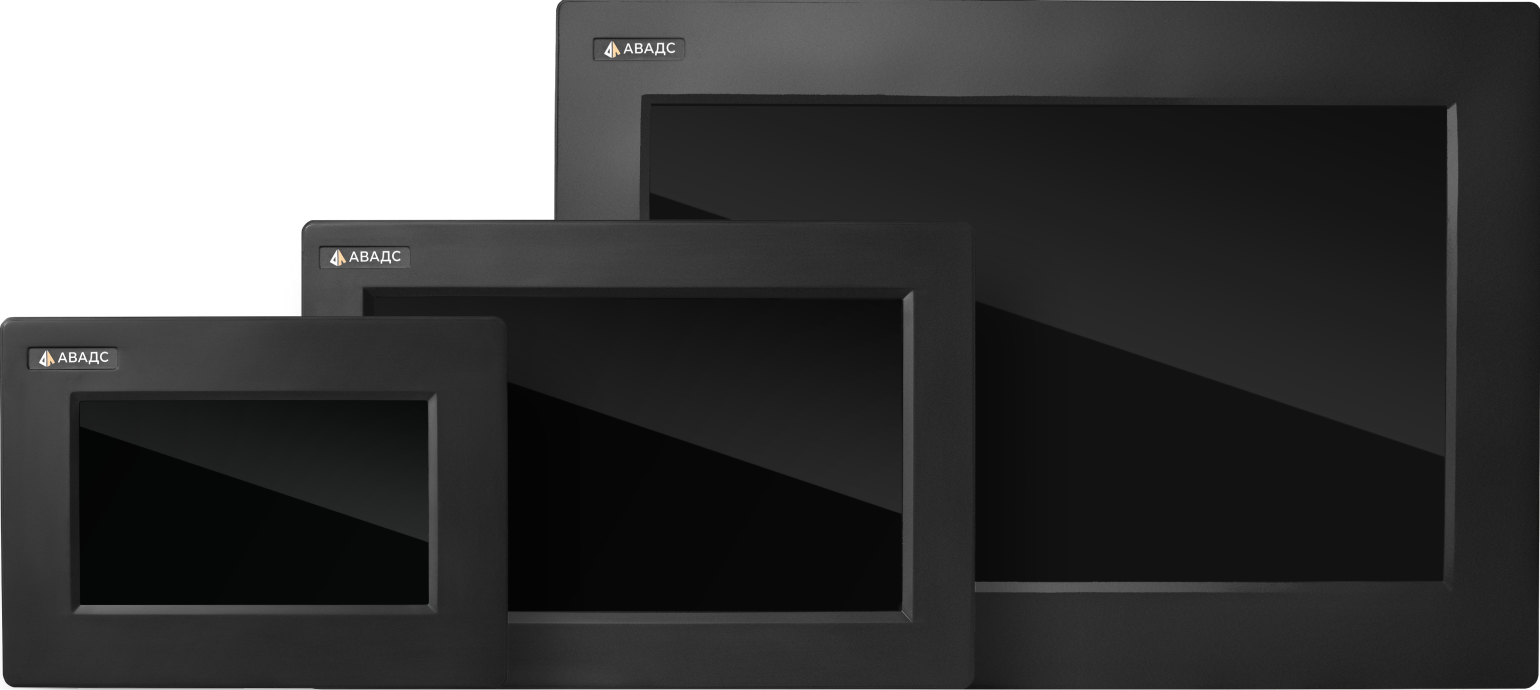

Модификации АВАДС АСП

Панели оператора АВАДС АСП для управления технологическими процессами в составе систем автоматизации, диспетчеризации и учёта, построенных на базе широкого спектра аппаратного и программного обеспечения.

Модификации АВАДС АСП

АСП-D-SCADA-SSD-T

D

Диагональ экрана

7”
10”
15”

SCADA

Наличие предустановленной MasterSCADA 4D

МК5 На 500 точек
М2К5 На 2500 точек

SSD

Наличие SDD Диска

T5 Диск на 500 Гб
1T Диск на 1 Тб
2T Диск на 2 Тб

T

Температурный диапазон

P Рабочий диапазон от -20 до 60℃

Примеры

АСП-10-MK5: панель оператора АСП с экраном 10 дюймов и предустановленной MasterSCADA 4D на 500 точек.

АСП-7-T5: панель оператора АСП с экраном 7 дюймов и установленным SSD на 500 Гб.

Посмотреть обучающие видеоролики

Урок 1
Урок 2
Урок 3
Урок 4

Подключение библиотеки АВАДС

Для подключения к инструментальной среде MasterSCADA 4D библиотеки АВАДС Скачайте библиотеку, после загрузки следуйте инструкции.
