Диспетчеризация комплекса головной площадки ТЭЦ

Заказчик: ОАО "Автозаводская ТЭЦ", г. Нижний Новгород
Разработчик: ООО "ЭнергоТехПроект", г. Набережные Челны
Объект: комплекс объектов головной площадки ТЭЦ (ТЭЦ-1, ТЭЦ-2, ТЭЦ-3, ТЭЦ-4) и пиковой котельной №3 (ПК-3).

Состав системы
  • Сервера-сборщики по одному на каждой из четырех ТЭЦ и пиковой котельной (всего 5) - через DDE собирают данные с приборов СПТ961 и СПГ762 (компания "Взлет") и складывают данные в базу MSSQL. Далее данные передаются в центральную БД MSSQL на центральный сервер.
  • На центральном сервере расположен ОРС-сервер, который работает с базой данных и передает данные в формате ОРС резервированному серверу сбора данных MasterSCADA.
  • К центральному серверу подключены 12 клиентов MasterSCADA (АРМы).

Решаемые задачи
  • отображение текущей (температура, расход, давление, количество тепла) и архивной информации с тепловых выводов ТЭЦ для сменного персонала ТЭЦ, диспетчеров теплосетей и пользователей автоматизированной системы учета теплоэнергии
  • контроль аварийных изменений текущих значений параметров и сигнализация

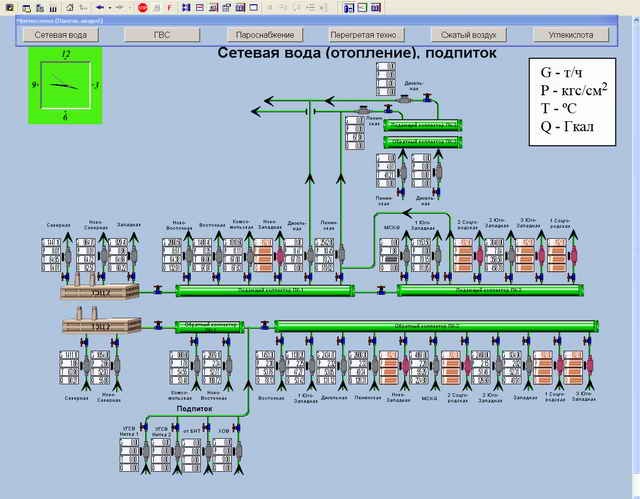

1.jpg 2.jpg

Сроки разработки
1 год.

Результаты и эффект внедрения
В результате повысилась эффективность использования рабочего времени персонала, увеличилась оперативность анализа хода технологического процесса.
