Автоматизированная система учета водоотведения канализационной насосной станции
Разработчик: «Взлет-Промавтоматика»
Объект
Районная канализационная насосная станция (КНС) №6 Правобережного Водоканала) c насосными агрегатами (НА) производительностью 1500 – 7000 м3/час с электродвигателями 6 кВ, оборудована приборами для измерения основных технологических параметров водоотведения (ультразвуковыми расходомерами «ВЗЛЕТ РС» исп. УРСВ-010М на напорном трубопроводе каждого НА, датчиками уровня в приемном коллекторе и приемных резервуарах).
Станция работает под управлением систем локальной автоматики на базе релейно-контактных схем при постоянном присутствии оперативного персонала.
Состав системы

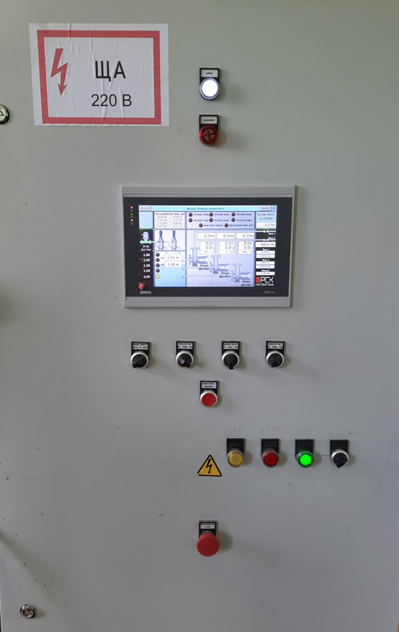

Комплекс программно-аппаратных средств построен как классическая двухуровневая централизованная система.
На нижнем уровне системы обеспечивается сбор и передача данных с измерительных приборов (расходомеров, уровнемеров и датчиков положения) и коммутационной аппаратуры (реле-повторителей вакуумных выключателей насосных агрегатов) на основе интерфейса последовательной передачи данных RS-485 с использованием модулей ввода для распределенных систем I-7017C (ICP DAS) (для уровнемеров и датчиков положения) и I-7041 (для сигналов «насосный агрегат – включен/выключен»).
Для сбора архивных данных с расходомеров используется программный продукт «Взлет СП». Для отображения текущего состояния технологического оборудования и основных технологических параметров водоотведения (расходы, уровни) используется SCADA система MasterSCADA. Информация о текущих значениях расходов поступает в MasterSCADA через OPC-сервер, входящий в состав программного комплекса «Взлет СП». Информация с модулей распределенного ввода/вывода поступает в MasterSCADA через OPC-сервер NAPOPC Server. В SCADA системе предусматривается сигнализация выхода из строя модулей ввода/вывода, датчиков и нештатных ситуаций расходомеров.
Функции системы
- автоматический учет фактического водоотведения станции согласно действующей на предприятиях ГУП «Водоканал С-Пб» «Методике расчета фактического водопотребления и водоотведения» с учетом возможных нештатных ситуаций
- предоставление текущей информации о состоянии основного технологического оборудования (насосов, запорной арматуры) и технологических параметрах водоотведения (расходы насосных агрегатов, уровни в приемном коллекторе и резервуарах)
- визуализация и архивирование основных технологических параметров работы КНС
- формирование отчетных форм (отчеты о водоотведении насосных агрегатов и станции)
Расчет времени работы насосного агрегата ведется в Master SCADA с периодической записью наработки в MS SQL server. Расчет фактического водоотведения производится в MS SQL server с заданной периодичностью. На основании расчетных часовых данных в MS SQL server формируются суточные записи по водоотведению станции.
Просмотр расчетного водоотведения и формирование отчетов реализуется с помощью ПО MS Access.
Результаты внедрения
- повысилась достоверность отчетной информации
- значительно облегчена работа эксплуатационного персонала станции
