Система диспетчеризации инженерного оборудования торгового комплекса "Калейдоскоп комфорта и уюта"

Заказчик: ООО «Левобережное»

Исполнитель: «КАЛЕЙДОСКОП комфорта и уюта»

Объект: Торговый комплекс «КАЛЕЙДОСКОП комфорта и уюта»


Назначение системы

В 2014 -2015 годах сдана в промышленную эксплуатацию система диспетчеризации и управления зданием. Система предназначена для поддержания комфортных условий в торговом центре, быстрого выявления неисправностей, ведения статистического учета.


Решение

Всего в системе 13 шкафов управления для инженерных систем: ИТП, вентиляционные установки с рекуператорами, приточные и вытяжные вентиляционные установки, освещение внутренним и наружным освещением (по времени заката и восхода солнца). Также под контролем находится система загазованности на автостоянке с автоматическим включением системы вентиляции. Кроме того, в состав аппаратного комплекса входит 6 шкафов с температурными датчиками в помещениях на этажах. Все системы работают по расписанию и могут быть переключены в ручной режим.

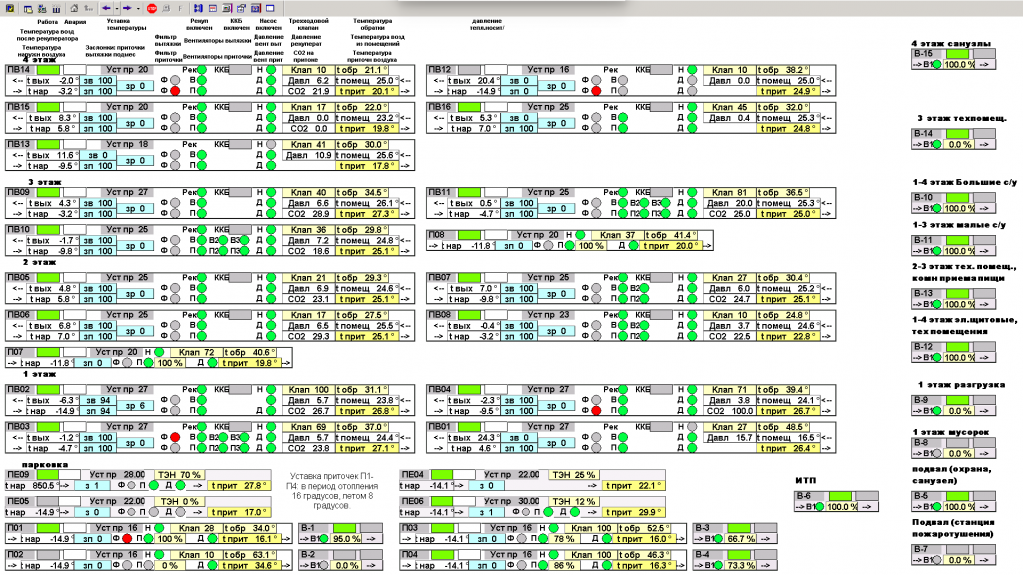

Комплекс уюта_13.png


В системе использованы универсальные программируемые контроллеры WAGO, привода ABB, компрессорно-конденсаторные блоки Bluebox (подключены к WAGO через интерфейс RS-485 по протоколу Modbus RTU. По UDP протоколу между контроллерами WAGO осуществляется дополнительный межконтроллерный обмен данными.

Опрос контроллеров осуществляет сервер с помощью программного обеспечения Modbus Universal MasterOPC Server и MasterSCADA через Ethernet по протоколу Modbus TCP. Российская SCADA-система MasterSCADA была применена из-за ее высокой надежности.

Созданная система управления имеет следующие характеристики:

  • 46 устройств ввода-вывода для управления вентиляционными установками;

  • свыше 2000 тегов;

  • 41 аварийных сигналов от вентиляционных установок с детализацией сообщений;

  • 26 аварийных сигналов от пожарных систем;

  • 22 двухуровневых аварийных сигналов от датчиков загазованности на автопарковке;

  • 120 трендов приточных установок;

  • 64 тренда с датчиков температур на этажах;

  • 24 тренда ИТП;

  • 1 локальный клиент.

Некоторые вентиляционные установки идентичны, что позволило эффективно использовать технологию тиражирования объектов с применением шаблонов.

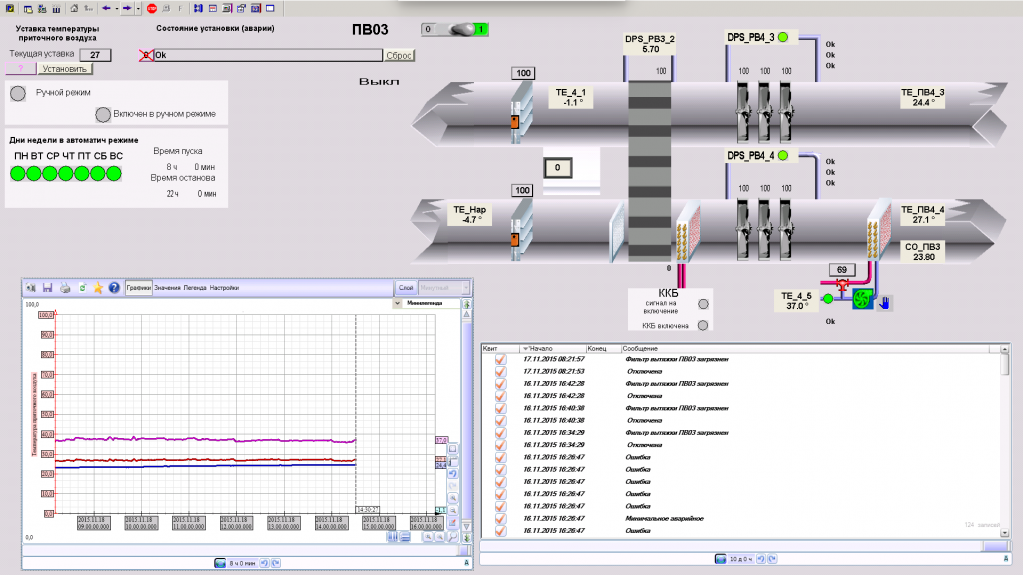

Комплекс уюта_14.png


Функции системы

Измерение и регистрация следующих параметров:

  • Контроль параметров вентиляционных установок

  • Контроль освещения

  • Контроль ИТП

  • Контроль напряжений распределительных шкафов электропитания

  • Контроль температур в помещениях

  • Отображение трендов параметров



Сроки внедрения

Программирование контроллеров и сервера MasterSCADA заняло около 4 месяцев. Также потребовалась отладка системы в летний период.


Результат

Подсистемы работают непрерывно и обеспечивают эксплуатирующий персонал оперативной и достоверной информацией о состоянии объекта, режимах и авариях.
