Система комплексного радиационного контроля

Заказчик: ФГУП ИРМ (г. Заречный), другие предприятия атомной промышленности
Разработчик: ООО "НПП Доза"

Объект
Система радиационного контроля обеспечивает технологический и дозиметрический контроль помещений реактора, а также отдельный блок контроля выбросов в атмосферу.

В качестве оборудования использованы ранее разработанные и хорошо зарекомендовавшие себя измерительные установки:

• устройство детектирования УДМГ-100, предназначенное для непрерывного измерения мощности гамма-излучения
• устройство детектирования УДМН-100, предназначенное для непрерывного измерения мощности нейтронного излучения
• установка УДГ-1Б для контроля объемной активности инертных радиоактивных газов в технологических помещениях и в выбрасываемом воздухе
• установка УДА- 1АБ для измерений объемной активности радиоактивных аэрозолей в воздухе
• радиометрическая установка УДИ-1Б предназначена для непрерывного измерения объемной активности радионуклидов йода

Состав программно-аппаратного комплекса и особенности его реализации

• промышленные, высоконадежные серверы в качестве серверов БД и компьютеров-шлюзов информации нижнего уровня (НУ)
• промышленные рабочие станции в качестве центрального пульта управления и критически важных АРМ операторов
• "горячее" и "холодное" резервирование серверов, дублирование АРМ операторов
• "горячее" резервирование каналов связи НУ с верхним уровнем (ВУ)
• полнофункциональное тестирование ПО, в том числе на запредельных нагрузках

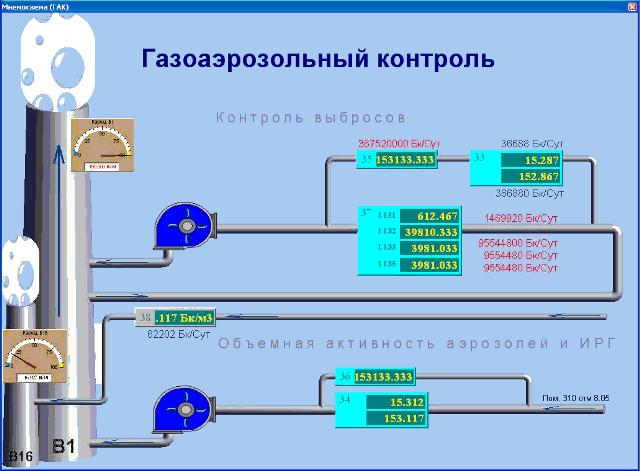

Наглядность отображения измеряемой информации реализуется в ПО оператора с помощью мнемосхем,

трендов, таблиц и отчетов. Однозначность отображения ситуации закладывается на этапе проектирования системы с учетом специфики предприятия, измерителей, измеряемых величин и персонала.

Своевременность подачи предупреждающих сигналов обеспечивается:

• асинхронной передачей информации от измеряющего блока по готовности (без использования идеологии опроса)
• мгновенным отображением соответствующей информации по факту формирования события и формированием исполнительной команды для сигнализирующих устройств и релейных схем
• использованием ОС РВ и БД РВ.

Механизм очередей событий и команд, а также пропускная способность каналов передачи данных при максимальной нагрузке должны обеспечивать пропускную способность заведомо больше расчетной.

Сохранность измерений достигается введением специализированного сервера БД в состав ПО ВУ, обеспечивающего поддержку работы со встроенными аппаратными архивами, с таблицами измерений и внешней SQL-совместимой СУБД.

Результаты внедрения
Для связи с измерительными устройствами потребовалась разработка OPC-сервера для работы по протоколу UDP. Он был разработан с помощью инструмента фирмы ИнСАТ под названием MasterOPC Toolkit. К тому, что одно типовое устройство оказалось для SCADA-системы целым измерительным комплексом, MasterSCADA в большой степени оказалась готова. Используя шаблоны в среде разработки, оказалось возможным решить задачу быстрой разработки новых проектов.

При разработке ВУ системы возникла необходимость расчета суточного выброса радиоактивных газов, йодов и аэрозолей, для реализации которого хорошо подошли внутренние механизмы MasterSCADA.

Для отображения радиационной обстановки на ПК локальной сети без установки специальных программ используются Интернет-клиенты MasterSCADA. Все атомные предприятия – это режимные объекты, где доступ к ПК зачастую затруднен. Возможность использования Web-интерфейса с обязательной строгой аутентификацией позволила обойти эту проблему.
