Автоматизированная система диспетчеризации и управления инженерным оборудованием детского сада

Объект:  Строительство дошкольного образовательного учреждения на 260 мест
Площадь:  ~5000 м2
Наименование системы:  Автоматизированная система диспетчеризации и управления инженерным оборудованием (далее АСДУ)
Разработчик:  ООО ТК «АСПЕКТ-СЕТИ»
Год внедрения: 2018

Назначение системы

АСДУ на объекте обеспечивает решение следующих задач:
  • мониторинг инженерного оборудования;
  • диспетчерское управление / настройка инженерного оборудования;
  • оповещение об аварийных ситуациях, в том числе посредством SMS;
  • ведение архивов.
В таблице представлены инженерное оборудование, подключенное к системе диспетчеризации, а также параметры мониторинга и управления.



В основе системы лежит шкаф интеграционный CORBUILD AD производства ООО ТК «АСПЕКТСЕТИ». В состав шкафа интеграционного входят:
технологический контроллер M3000-T ИНСАТ, производства НПФ "Болид" c интегрированной SCADA-системой MasterSCADA 4D;

  • программируемый логический контроллер Trim5, производства компании "Сегнетикс";
  • прикладное программное обеспечение на платформе MasterSCADA 4D и Trim5, разработанное ООО ТК «АСПЕКТ-СЕТИ»;
  • 3G Modem ICM, производства компании "Сегнетикс"
Шкаф интеграционный CORBUILD AD расположен в помещении охраны и обеспечивает:
  • отображение мнемосхем;
  • звуковое оповещение при аварии;
  • SMS оповещение об авариях;
  • при подключении шкафа к локальной вычислительной сети посредством WEBбраузера дополнительно возможны: настройка параметров аварий, просмотр журнала аварий, просмотр архивов.
Пользователями системы диспетчеризации на объекте являются:
  • охрана;
  • завхоз.
Примеры мнемосхем

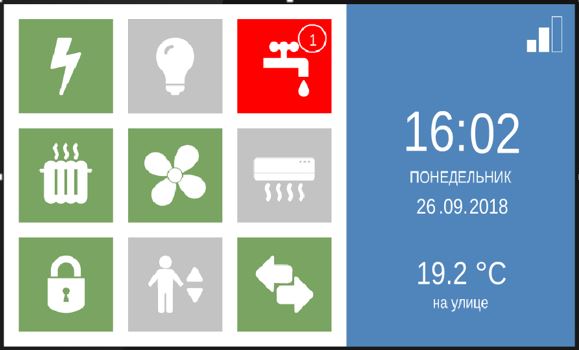

Основной экран.JPG

Основной экран

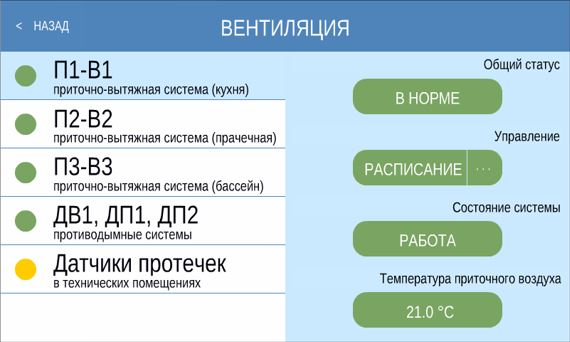

Экран системы вентиляции.JPG

Экран системы вентиляции

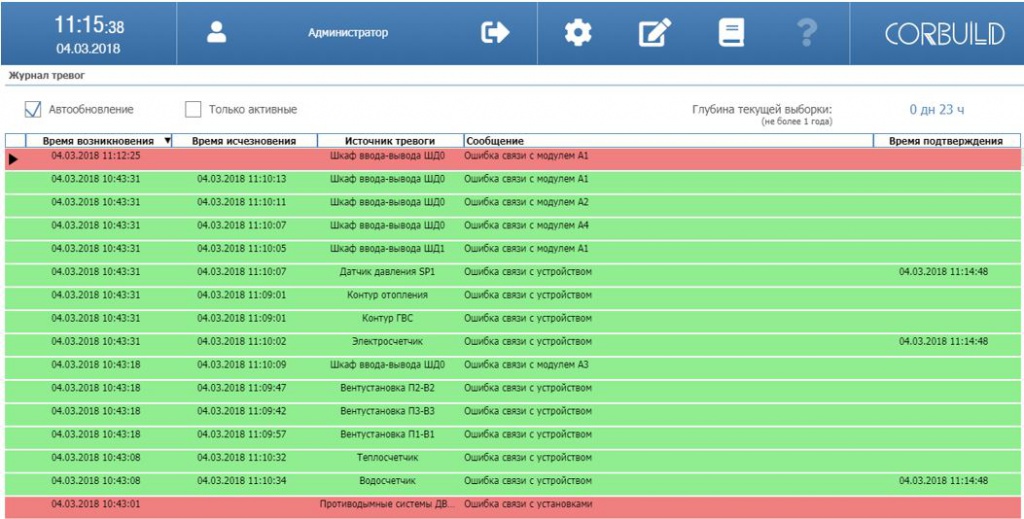

Журнал тревог.JPG

Журнал тревог
