Автоматизированная система управления и диспетчеризации инженерных систем ТЦ Plazma, г. Мурманск

Заказчик: ООО «Людмила+»

Исполнитель: ООО «Этрика»

Объект: Торговый центр "PLAZMA"


Назначение системы

Система предназначена для сбора и предоставления персоналу актуальной информации о состоянии инженерных систем здания, оперативного управления оборудованием и предупреждения возникновения аварийных ситуаций.


Состав оборудования системы

Система на базе исполнительной системы MSRT-U-Net PRO включает одно рабочее место оператора. MasterSCADA собирает данные со следующих систем: АОВ, АХС, ИТП, АВТ, канализация, водоподготовка, счетчики (Тепла, холода, воды, электроэнергии), насосные станции, системы обогрева, кондиционеры, фанкойлы, системы вертикального транспорта. Опрос оборудования по стандартному протоколу Modbus осуществляется при помощи OPC-сервера Modbus Universal MasterOPC Server. Количество контролируемых физических сигналов – более 5000, количество управляющих сигналов – более 3000.


Функции системы

АСУД выполняет информационные, управляющие и вспомогательные функции. Остановимся подробнее на каждой группе.

Информационные функции включают:

  • сбор и обработку информации о состоянии технологических параметров;
  • обнаружение, сигнализацию и регистрацию аварийных ситуаций;
  • ведение протокола событий;
  • архивирование истории изменения параметров на жестком диске;
  • формирование и выдачу оперативных и архивных данных персоналу.
Управляющие функции включают:
  • противоаварийные защиты и блокировки;
  • дистанционное управление оборудованием.
Вспомогательные функции включают в себя:
  • диагностику состояния программно-технических средств управления;
  • перенастройку системы;
  • ручной ввод (изменение уставок и констант управления и обработки информации).


Сроки внедрения

Общий срок внедрения – 5 месяцев. Период, затраченный на проектирование в MasterSCADA, – 1 месяц. Продолжительность ПНР- 2 месяца.


Результаты внедрения

Созданная система мониторинга позволяет в режиме реального времени наблюдать за состоянием инженерного оборудования, которое обеспечивает нормальное функционирование вычислительного комплекса Cray в Федеральном государственном бюджетном учреждении «Главный вычислительный центр Федеральной службы по гидрометеорологии и мониторингу окружающей среды». Своевременное оповещение о предаварийных и аварийных ситуациях, их архивирование и ведение журнала событий – все это позволяет персоналу вовремя выявлять, предотвращать критические ситуации и неисправности, планировать ремонт, замену оборудования и их комплектующих.


Фрагменты мнемосхем

окно 1.png

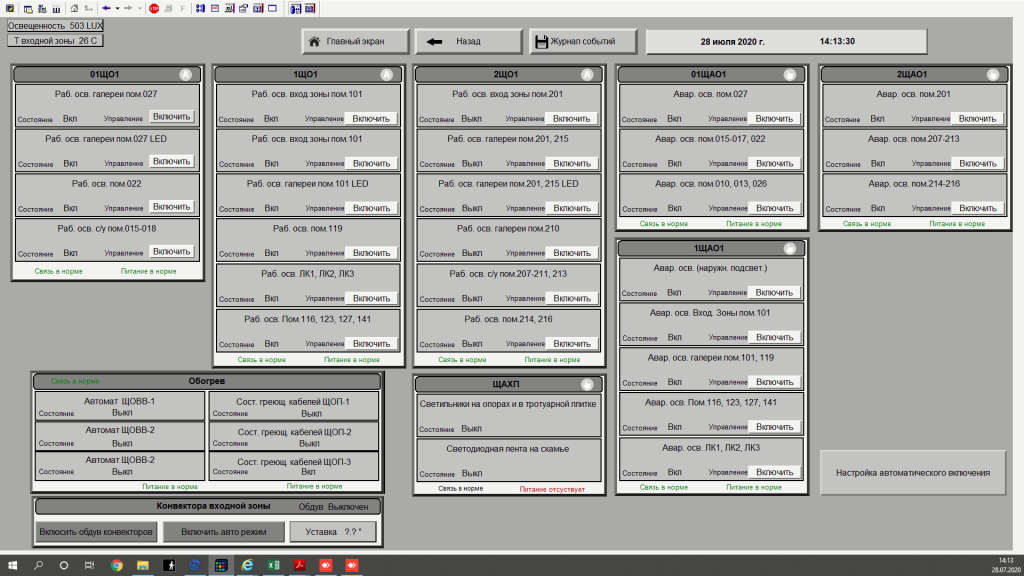

Рис. 1. Стартовая мнемосхема


окно 2.png

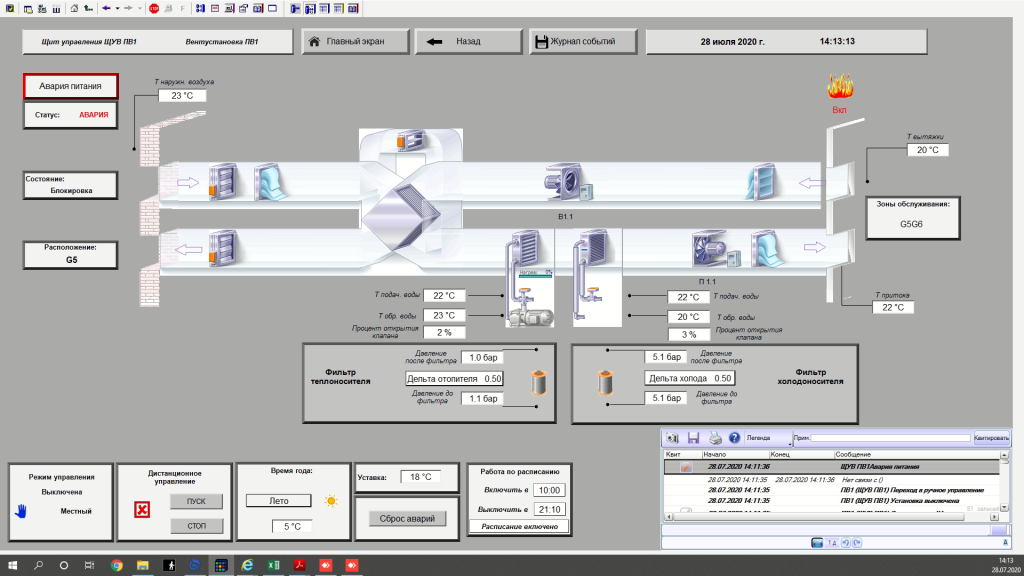

Рис. 2. Мнемосхема системы диспетчеризации и кондиционирования
