Комплексная система автоматизации и диспетчеризации оборудования ЦОД Гидрометцентра

Заказчик: АО "Т-Платформы"

Исполнитель: ООО "ИнСАТ"

Объект: ЦОД суперкомпьютера Гидрометцентра


Назначение системы


Непрерывный контроль состояния и производительности оборудования, получение аварийных, предупредительных, информационных сообщений, отображение состояний и событий на АРМ диспетчера и эксплуатирующего персонала. Мониторингу подлежат параметры среды в помещениях с установленным оборудованием (температура, влажность, наличие протечек воды), серверные шкафы горячего коридора (температура, влажность), оборудование электроснабжения (параметры ИБП), параметры процесса холодоснабжения, а также его управления, путем изменения уставок (производительность насосов, состояние задвижек, режимы работы).


Рис. 1.png

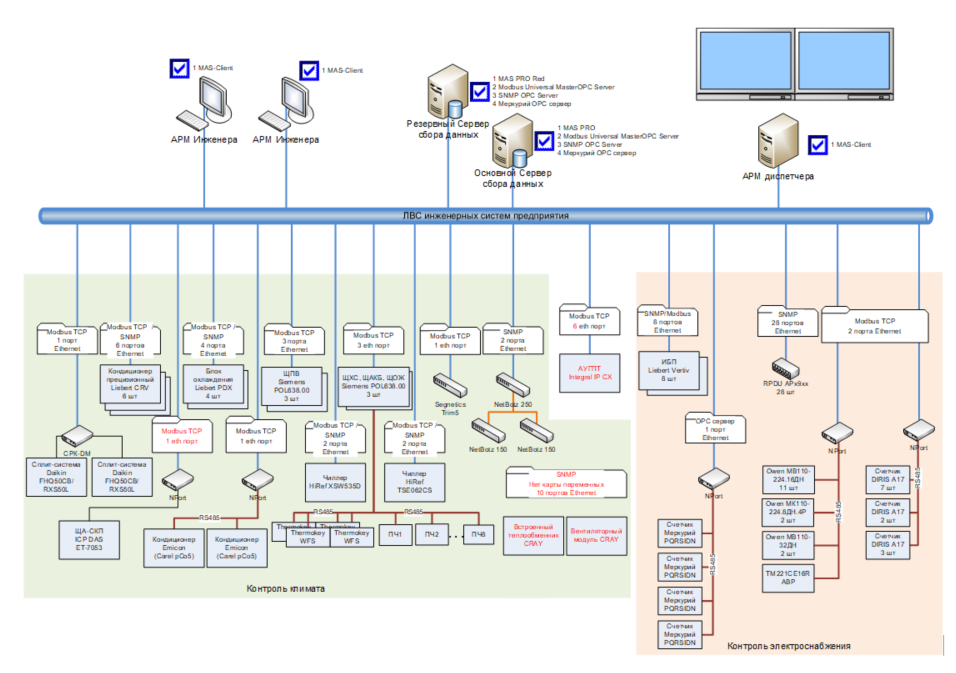

Рис 1. Структурная схема подсистемы мониторинга ЦОД


Состав оборудования системы

Система на базе MasterSCADA включает выделенный архивный виртуальный сервер и 5 клиентских рабочих мест. Сбор данных и управление системой холодоснабжения обеспечивают 3 контроллера Siemens. Данное оборудование поддерживает стандартный протокол и опрашивается при помощи OPC сервера Modbus Universal MasterOPC Server по протоколу MODBUS. По этому же протоколу осуществляется опрос дискретного модуля ввода-вывода ICP DAS ET-7053 системы контроля протечек. Данные о состоянии горячего коридора и находящихся в нем шкафов по протоколу SNMP предоставляют два стоечных устройства мониторинга NetBotz 250, к каждому из которых подключены еще по два NetBotz 150. Сбор данных о состоянии 8 ИБП Liebert EXL S1 выполняется по протоколу SNMP. Для получения данных используется Multi-Protocol MasterOPC Server с плагином SNMP. Всего параметров в системе - 1500

Функции системы


Измерение и регистрация следующих параметров:
  • Температура и влажность в помещениях с установленным оборудованием

  • Температура и влажность в шкафах

  • Температура и влажность горячего коридора

  • Контроль и управление системой холодоснабжения

  • Состояние системы контроля протечек

  • Состояние ИБП


Сроки внедрения

Система создавалась в течение 8-ми месяцев в существующих технических помещениях. Основное время – согласование решений, установка и наладка технологического оборудования и шкафов управления, которую производил Заказчик. Для создания проекта в MasterSCADA потребовалось 2 месяца.

Результаты внедрения

Созданная система мониторинга позволяет в режиме реального времени наблюдать за состоянием инженерного оборудования, которое обеспечивает нормальное функционирование вычислительного комплекса Cray в Федеральном государственном бюджетном учреждении «Главный вычислительный центр Федеральной службы по гидрометеорологии и мониторингу окружающей среды». Своевременное оповещение о предаварийных и аварийных ситуациях, их архивирование и ведение журнала событий – все это позволяет персоналу вовремя выявлять, предотвращать критические ситуации и неисправности, планировать ремонт, замену оборудования и их комплектующих.

Фрагменты мнемосхем


Рис. 2.jpg

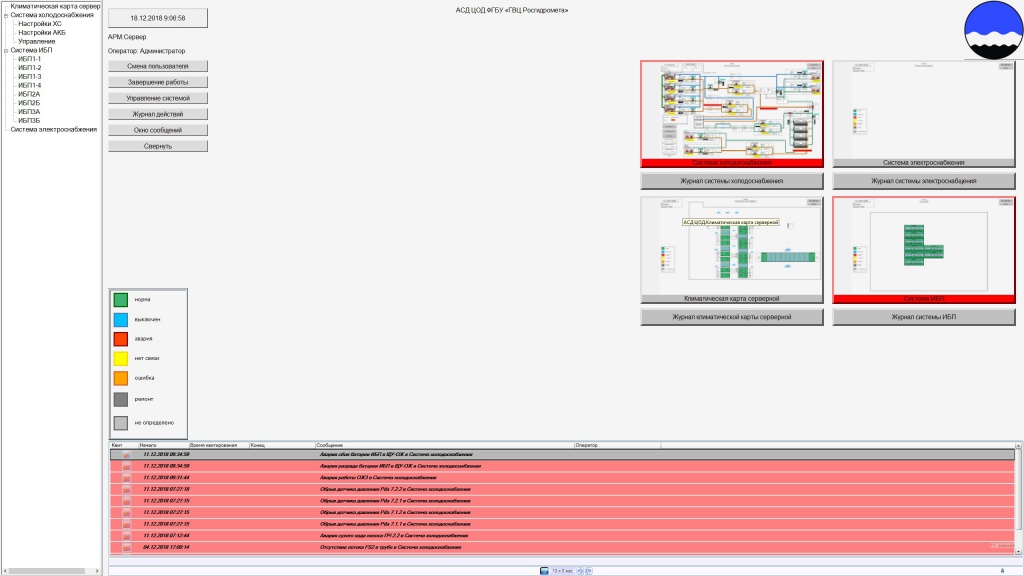

Рис 2. Стартовая мнемосхема


Рис. 3.jpg

Рис 3. Мнемосхема системы холодоснабжения


Рис. 4.png

Рис. 4. Фрагмент мнемосхемы ИБП
