Система мониторинга состояния инженерного оборудования складского комплекса "РУЛОГ"

Заказчик: ООО "Квинта"

Объект: Система мониторинга состояния инженерного оборудования складского комплекса «РУЛОГ» по адресу Московская область, г. Котельники, Яничкин проезд

Разработчик: ООО «ИнСАТ»


Назначение системы

Непрерывный контроль состояния, доступности, производительности оборудования, получение аварийных сообщений и сообщений об устранении аварий, и отображение этих сведений на АРМ диспетчера. Дистанционное управление включением/выключением установок, изменение режимов работы и уставок.


Состав оборудования системы
Система на базеMasterSCADA включает 1 АРМ диспетчера с одним монитором разрешением 1920*1080. Шкафы управления приточно-вытяжных систем (11 ПУ, 21 ВУ) контроллеры Сегнетикс Pixel (протокол MODBUS TCP), чилер Carel µchiller 3 (с сетевой платой µC2SE протокол MODBUS TCP). Для чтения данных с контроллеров использовался Universal MODBUS OPC сервер.


Сроки внедрения

Общий срок создания системы составил 2 месяца (1 - согласование требований к системе и получение карт переменных контроллеров, 1 – разработка и отладка проекта). Значительную часть пусконаладочных работ Заказчик производил самостоятельно. Присутствие на объекте представителя разработчика ограничилось 4 выездами в течение месяца.


Результаты внедрения

Оперативному персоналу обеспечено своевременное предоставление достаточной и достоверной информации о состоянии оборудования, режимах функционирования и неисправностях вентиляционных установок.


Рис.1 Стартовая мнемосхема АРМ диспетчера

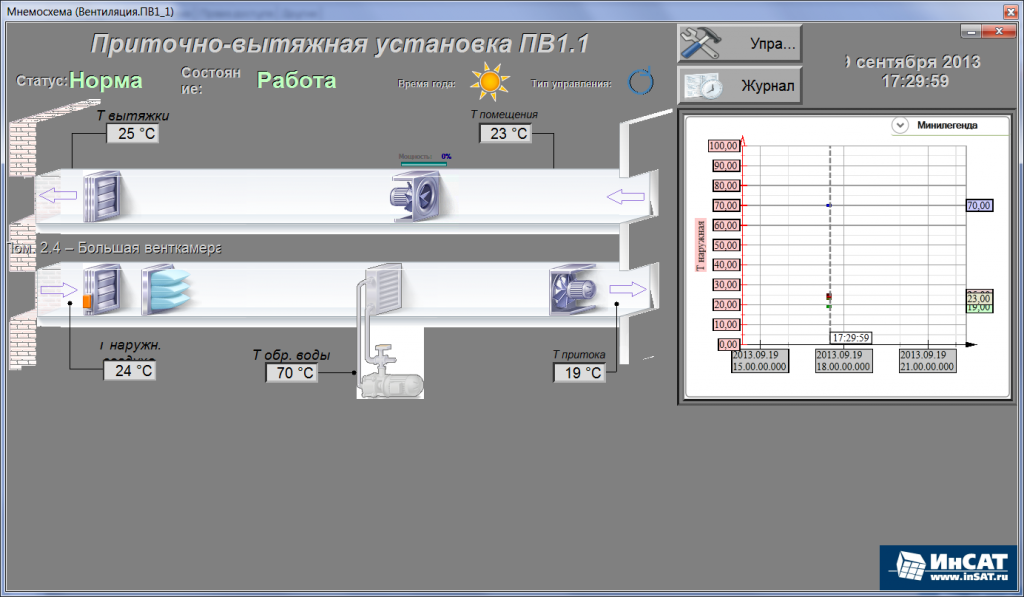

Рис2 Мнемосхема вентустановки
