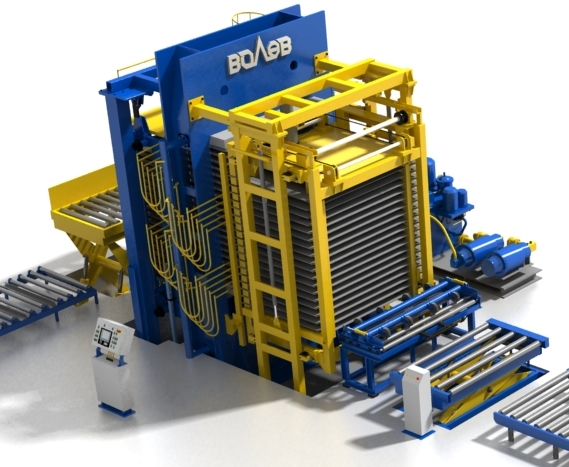

Система архивации данных режимов склеивания фанеры для прессов "Волев"

Заказчик: НАО «СВЕЗА Мантурово»

Разработчик: ООО «НОРВИКС-ТЕХНОЛОДЖИ»

Год внедрения: 2018

Объект: НАО «СВЕЗА Мантурово», пресс Волев №2, пресс Волев №3


Назначение системы

Обеспечение функции сбора, обработки и хранения информации об основных параметрах технологического процесса склеивания фанеры существующих установок №2 и №3, а также предоставление отчетности по этим данным в виде таблиц.


Параметры данных

       Установка №1

       № п/п

                     Наименование сигнала

               Тип сигнала

01

Температура

Modbus RTU

02

Давление

Modbus RTU

03

№ Операции (1-22)

Modbus RTU

Установка №2

№ п/п

Наименование сигнала

Тип сигнала

01

Температура

Modbus RTU

02

Давление

Modbus RTU

03

№ Операции (1-22)

Modbus RTU



Состав оборудования

Промышленные контроллеры Mitsubishi в составе технологического оборудования, установленные в шкафах управления прессов Волев №2 и Волев №3.

Сервер/АРМ технологов, плата с интерфейсом RS-485 для сбора данных с контроллеров Mitsubishi.

Для реализации проекта использовано программное обеспечение: MSRT4D100 Local W .

Линия связи типа «витая пара».


Сроки внедрения

Разработка и внедрение системы велись в период с мая по июль 2018 г.


Результаты внедрения

В ходе внедрения системы появился контроль технологических параметров работы прессов, контроль соответствия технологических параметров номеру программы (значения температуры, давления и времени каждой операции зависят от номера программы и от толщины шпона и фанеры). Персонал получает актуальную информацию об интересующих параметрах. Технологи имеют доступ к архиву данных для изучения статистики.


Примеры мнемосхем



Рис.1. Общая обзорная мнемосхема



Рис.2. Форма генерации отчета о режимах работы установок



Рис.3. Форма отчета о режимах работы установок
