Автоматизированная система управления бетоносмесительным узлом Подольского домостроительного комбината

Заказчик: ЗАО «Подольский домостроительный комбинат»
Разработчик: ЗАО «Союзэлектроспецналадка»

Объект:
Бетоносмесительный узел производительностью до 400 м3/сутки

Контролируемое (но не управляемое) оборудование:

  • наклонный транспортер инертных
  • мельница-индикатор заполнения бункеров цемента
  • загрузчик бункеров цемента
  • вибраторы промежуточных (выгрузочных) бункеров смесителей
  • заслонки промежуточных (выгрузочных) бункеров смесителей

Управляемое с АРМ оператора оборудование:

  • вытяжной вентилятор надбункерного отделения
  • заслонки бункеров инертных (возможно только принудительное закрытие)
  • заслонки бункеров цемента (возможно только косвенное управление путем выполнения и останова дозирования)
  • клапаны набора воды и добавок (возможно только косвенное управление путем выполнения и останова дозирования)
  • заслонки выгрузки дозаторов инертных
  • заслонки выгрузки дозаторов цемента (только при соответствующем положении поворотной воронки инертных)
  • клапаны выгрузки дозаторов воды и добавок (только при соответствующем положении поворотной воронки инертных)
  • заслонки выгрузки смесителей
  • вибраторы бункеров инертных и цемента
  • вибраторы дозаторов инертных и цемента
  • поворотная воронка инертных
  • двигатели мешалок смесителей


Функции системы

  • автоматизация операций отвеса компонентов бетонных смесей, их загрузки в смеситель, перемешивания и выгрузки готовых смесей в выгрузочные бункера
  • контроль и коррекция оператором хода технологического процесса изготовления бетонных смесей
  • учет расхода сырья и выработки готовой продукции (бетонных смесей)




Состав и характеристики АСУ ТП:

  • АРМ: 1 (помимо АРМ оператора существует отдельный пульт оператора, позволяющий управлять технологическим оборудованием вручную при возникновении нештатных ситуаций – заклинивание заслонок дозирования компонентов, опустошение бункеров с сырьем, сбои в ходе цикла техпроцесса и т.п.)
  • 8 контроллеров - PC-371D с СП Relkon(КОНТЭЛ)
  • 7 контроллеров - Master 110.4 (ИнСАТ-СПб)
  • количество сигналов: 496

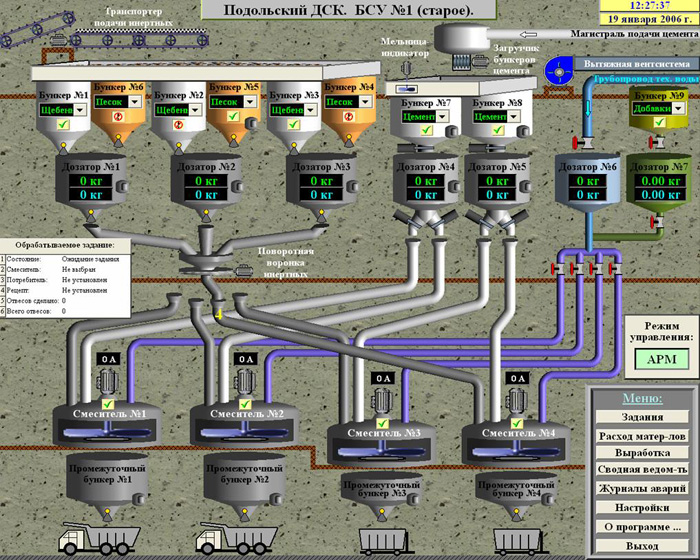

Связь контроллеров КОНТЭЛ с АРМ оператора осуществляется по трем независимым каналам RS485 через мультипортовую плату 8xRS485 фирмы MOXA. Связь по трем независимым каналам была выбрана с целью обеспечения необходимой скорости обмена информацией и минимизацией связанных с этим задержек отображения на мнемосхеме состояния технологического оборудования до допустимых значений.
Период опроса: менее 1 секунды.


Особенности системы

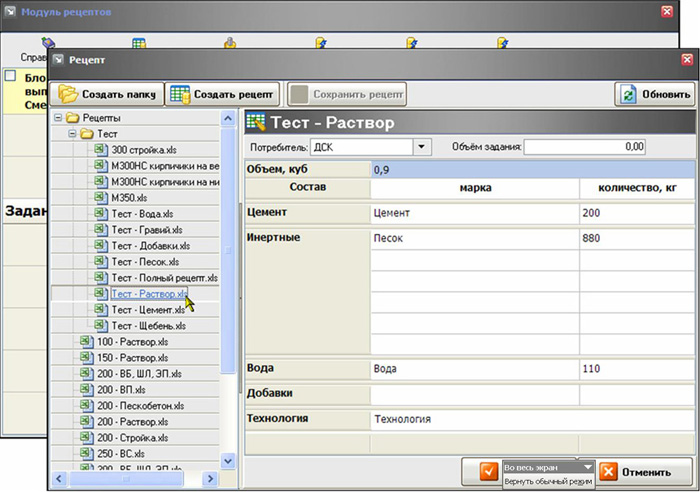

Основная особенность системы - развитые средства создания рецептур на подготовку бетонных смесей и управление их очередями.


Результаты внедрения системы

  • при исправной работе технологического оборудования получено сокращение ручного труда операторов и связанная с этим загрузка персонала
  • в течение срока работы автоматизированной системы отсутствуют нарекания на качество производимых смесей от отдела контроля качества продукции, в то время как до внедрения АСУ такие замечания изредка возникали
  • упростился процесс формирования отчетов по работе бетоносмесительного узла и облегчился контроль за расходом сырья и выработкой продукции.
