Система диспетчеризации Солнечной электростанции мощностью 10 МВт. в Жезказганской области. с. Кенгир

Отрасль: Автоматизация и диспетчеризация солнечной электростанции

Заказчик: ТОО «ТехноГруппСервис»

Разработчик: ТОО «APS Group Energy»

Год внедрения: 2019

Объект: Солнечная электростанция (СЭС Кенгир) мощностью 10 МВт.

Назначение системы

В 2019 году сдана в промышленную эксплуатацию система диспетчеризации и  управления солнечной электростанцией. Система предназначена для управления генерацией активной и реактивной мощностью, ограничением выдачи активной мощности, регулированием cos F, быстрого выявления неисправностей, ведения статистического учета.

Решение

Всего в системе установлено 48 инвертеров мощностью по 185 кВт, 4 контроллера для управления инверторами, оборудование для измерения и учета электроэнергии, получение данных о текущей погоде, аварийные сигналы РЗА.

Вся система может работать полностью полностью как в ручном, полуавтоматическим, и дистанционным режимом управления солнечной станцией, вплоть до ограничения или изменения активной или реактивной мощности до нуля.

В системе использованы универсальные инвертеры и контроллеры Huawei, многофункциональные измерительные преобразователи для учета и измерения параметров электроэнергии SATEC, метеостанции с оборудованием Thies Climа и др.



Smatlogger3000 (SM3000) подключен по интерфейсу RS485 к инверторам, соединенным последовательно по 4 штуки на каждой шине. К каждому SM3000 подключено по 12 инверторов, 4 на каждый изолированный порт RS 485 (контроллера RS 458). Smartlogger Huawei самостоятельно и автоматически опрашивает подчиненные ему RTU устройства и опрашивает эти данные. Также к SM3000 подключены Modbus RTU устройства, для учета и измерения электроэнергии и метеоданных (солнечная иррадиация, температура солнечной панели и пр.) В каждом SM3000 имеется Etherrnet и SFP оптический порт, что существенно экономит на построении локальной сети. Сервер подключен к маршрутизатору и по оптическим каналам связи сразу опрашивает SM3000 по протоколу Modbus Universal Master OPC Server.

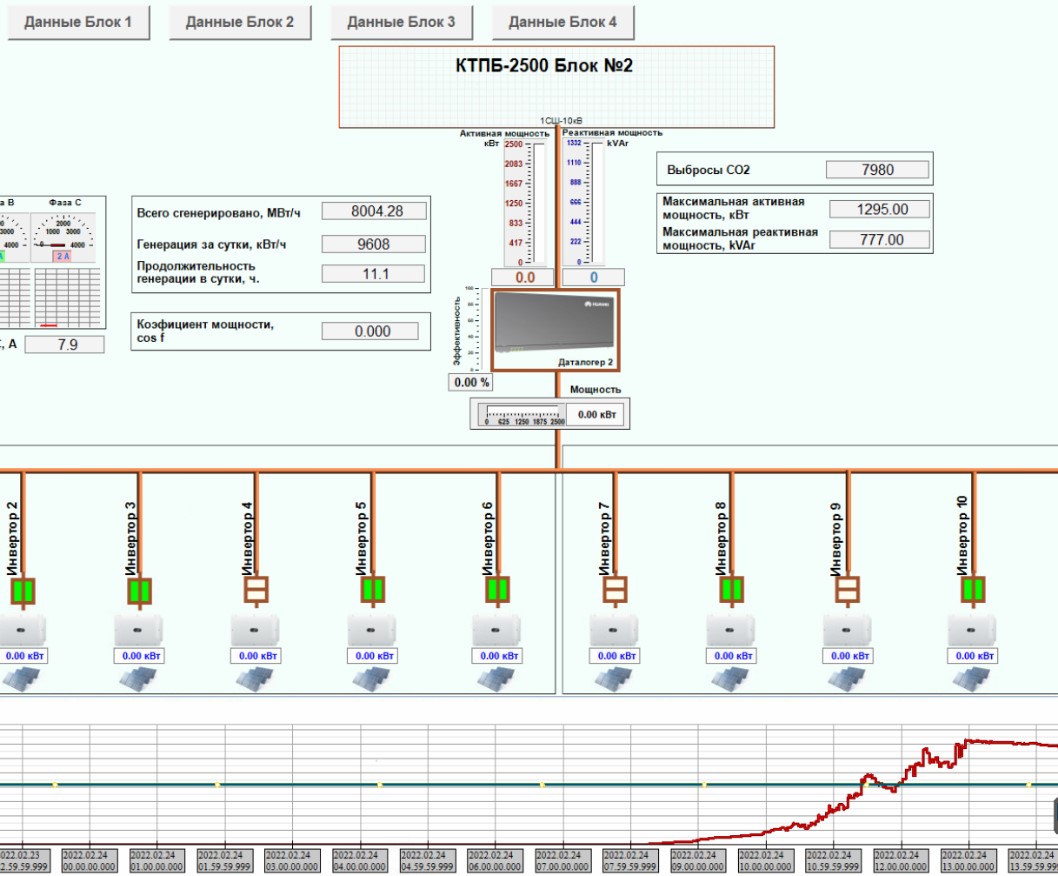

Российская SCADA-система MasterSCADA4D  была применена из-за ее высокой надежности.

Созданная система управления имеет следующие характеристики:

• 48 трехфазных солнечных инвертеров SUN 2000 – 185 KTL;
• 4 контроллера Smartlogger 3000;
• свыше 2 000 тегов опроса;
• 41 аварийных сигналов с детализацией сообщений;
• более 100 различных трендов;
• одного локального клиента


Функционал системы

Измерение и регистрация следующих параметров:

• Контроль параметров электрической сети;
• Программное регулирование активной мощности станции;
• Программное регулирование реактивной мощности станции;
• Программное регулирование коэффициента мощности станции (cos f);
• Контроль метеоданных;

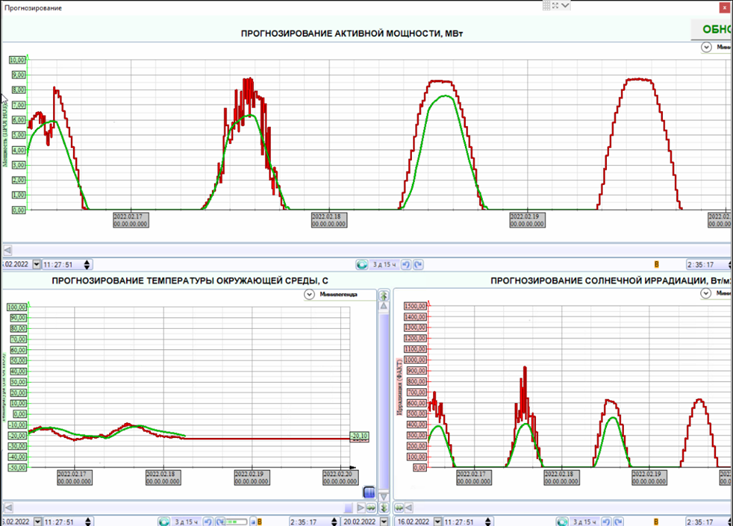

• Отображение трендов параметров;
• Формирование автоматизированных отчетов с автоматической отправкой e-mail;
• Передача данных в смежные SCADA-системы по протоколу МЭК-104.

Срок внедрения

Программирование контроллеров и сервера MasterSCADA заняло около 1 месяца. После выполнялись отладочные работы в течение еще одного месяца.

Результат

Подсистемы работают непрерывно и обеспечивают эксплуатирующий персонал оперативной  и достоверной информацией о состоянии объекта, режимах и авариях.
