Система сбора и передачи информации подстанции

Заказчик: ООО «ЦУП ВСТО»

Год внедрения: 2019

Объект: НПС-23, НПС-26, НПС-32

Функционал (назначение) системы

Система сбора и передачи информации (далее – ССПИ) подстанции предназначена для контроля состояния электротехнического оборудования, параметров электроснабжения.

Программно-технический комплекс (ПТК) ССПИ подстанции выполняет задачи:

мониторинга текущего состояния электротехнического оборудования ОРУ-220 кВ;
регистрации, архивирования и отображения на АРМ (оперативного персонала, дежурного электромонтёра, энергодиспетчера) информации о состоянии электротехнического оборудования;
связи с системой станционной телемеханики;
связи с системами диспетчеризации ФСК;
самодиагностики программных и аппаратных средств.

Решение

ССПИ на базе MasterSCADA включает 2 резервируемых сервера и АРМ оперативного персонала. Сбор информации реализуется контроллерами сбора данных ARIS. Контроллеры имеют модульную структуру. В состав каждого контроллера входит 6 модулей дискретного ввода и 1 интерфейсный модуль RS-485. Через дискретные входы контроллеры получают сигналы положения выключателей, разъединителей и заземляющих ножей; по интерфейсу RS-485 происходит прием измерений от измерительных преобразователей выключателей и ВЛ. Опрос терминалов ОПУ происходит контроллером через сеть Ethernet по протоколу МЭК-61850. Передача данных с контроллеров к серверам происходит с помощью OPC-сервера Multi-Protocol MasterOPC Server по протоколам МЭК 60870-5-104 либо МЭК-61850. Также Multi-P rotocol MasterOPC Server по протоколу SNMP опрашивает сетевое оборудование, входящее в структуру ССПИ. Полученные сигналы поступают в сервер, где обрабатываются и отображаются на АРМе с помощью программного обеспечения MasterSCADA 3.x. Для создания скриптов анимации заземления линий электрооборудования, а также для обработки сигналов использовался встроенный язык в среде разработки MasterSCADA.

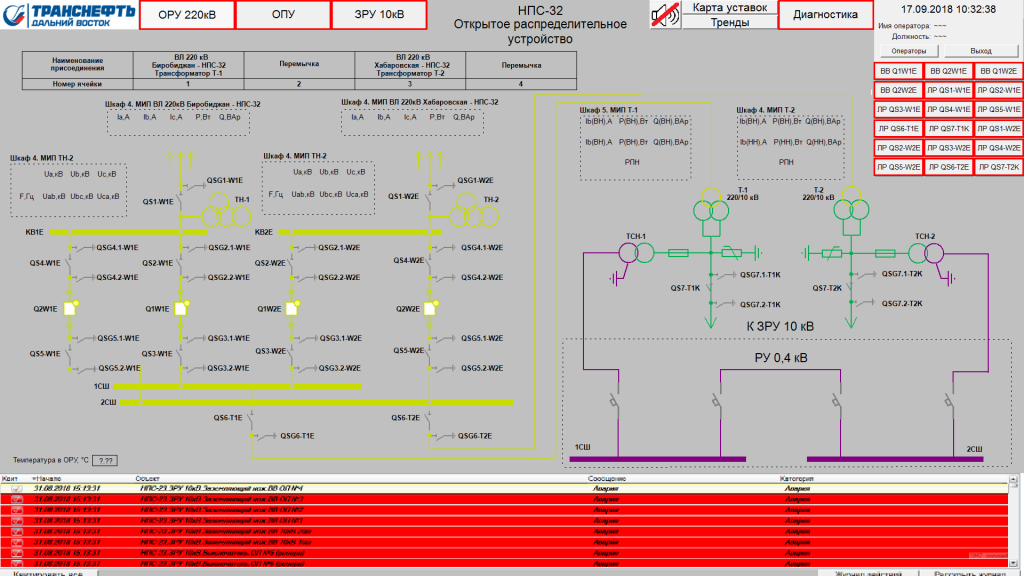

Рис.1 Мнемосхема общего вида энергооборудования подстанции

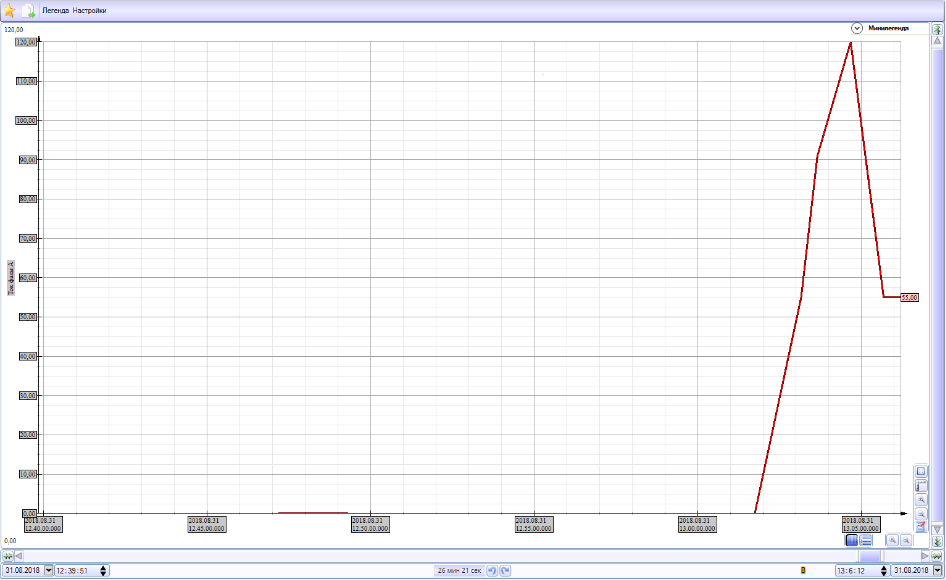

Рис.2. Фрагмент тренда изменения фазы тока.

Реализованная ССПИ имеет следующие характеристики:

1300 тэгов;
250 трендов;
51 мнемосхема.

Срок разработки и внедрения данной системы составил 5 месяцев. Ввод в эксплуатацию состоялся в июле 2019 года.

Результат

Внедрение данной системы позволило оперативному персоналу и инженерам своевременно получать информацию о состоянии и режимах работы энергооборудования ПС 220кВ. Диспетчерские центры ФСК получают информацию от ПС 220кВ.
