Система автоматизации индивидуального теплового пункта

Заказчик: ООО «Основной элемент - строительство»

Объект: Индивидуальный тепловой пункт по адресу г. Москва, мкр. Солнцево, ул. Богданова, д. 52

Назначение системы:

Непрерывное управление и контроль работы оборудования ИТП, получение аварийных сообщений и сброс аварий после их устранения и отображение этих сведений на панели оператора на дверце шкафа. Управление включением/выключением оборудования, изменение режимов работы и уставок с панели оператора.

Состав оборудования системы:

Средний уровень системы – программируемый логический контроллер ICPDAS LinPAC-8841 (операционная система Linux) с модулями ввода I-87015PW (датчики температуры), I-87017ZW (датчики давления), I-8046W (дискретные входы), I-8064W (релейные выходы). Общее количество сигналов 55. Для программирования контроллера и создания экранов панели оператора использовалась MasterSCADA 4D

Функции системы:

Мониторинг состояния и управление следующим оборудованием:

циркуляционные насосы систем отопления, вентиляции и горячего водоснабжения (по паре насосов на каждую систему, работающих по схеме «основной-резервный» с ротацией раз в 12 часов) с датчиками перепада давления;
клапана запорно-регулирующие систем отопления, вентиляции и горячего водоснабжения, а также подпитки системы отопления;
датчики температуры и давления на прямом и обратном трубопроводе систем отопления, вентиляции, горячего водоснабжения, теплосети, подачи холодной воды и температуры наружного воздуха.

Сроки внедрения:
Общий срок создания системы составил 6,5 месяцев (0,5 – ожидание данных от заказчика, 1 – разработка проекта шкафа автоматики и программирование контроллера в среде MasterSCADA 4D, 4 – ожидание готовности объекта и монтажных работ, 1 – пусконаладочные работы).

Результаты внедрения:

Полная автоматизация работы индивидуального теплового пункта. Регулирование температуры воды во всех контурах и давления в контуре отопления подпиткой.
Автоматическое изменение уставок температуры в контурах ИТП по графикам в зависимости от температуры наружного воздуха.
Возможность регулировать обратную температуру теплосети корректируя уставки на контурах.
Возможность изменения графиков зависимости уставок в контурах от температуры наружного воздуха.
Удобство управления и контроля за работой ИТП.
Журнал аварий и ошибок.

Экраны панелей оператора:

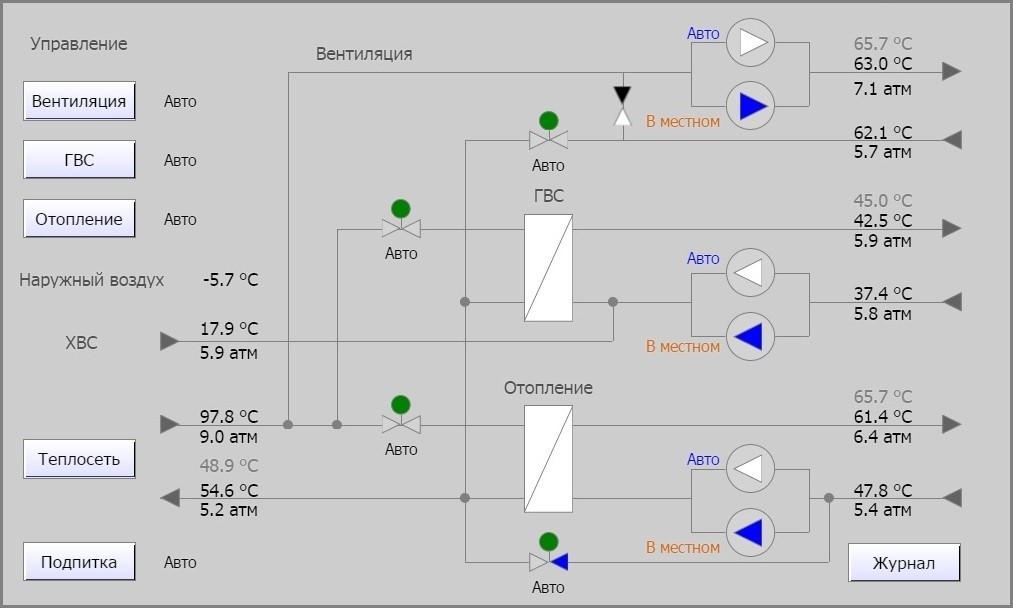

Главный экран панели

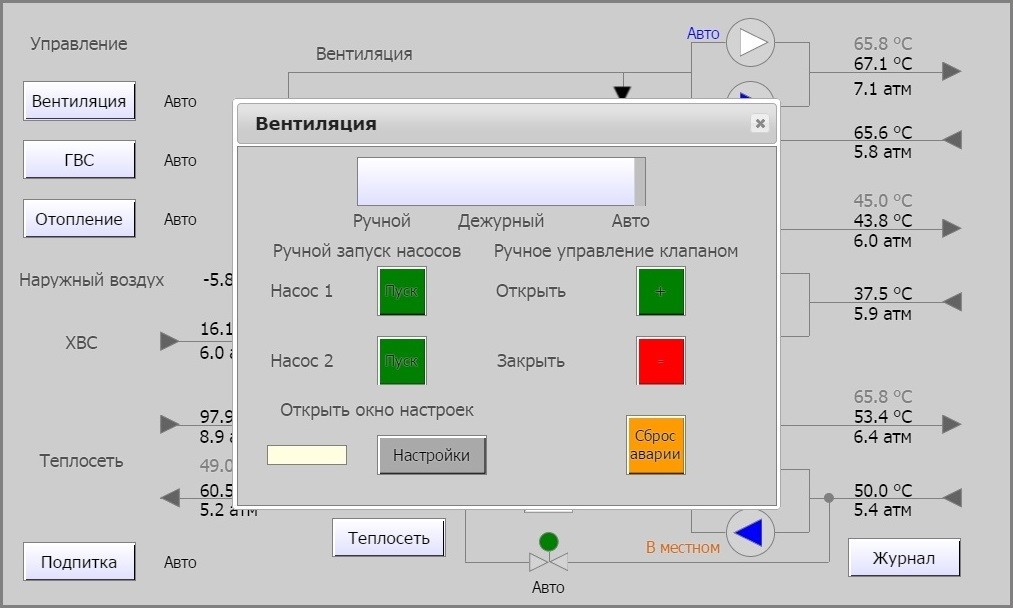

Окно управления контуром

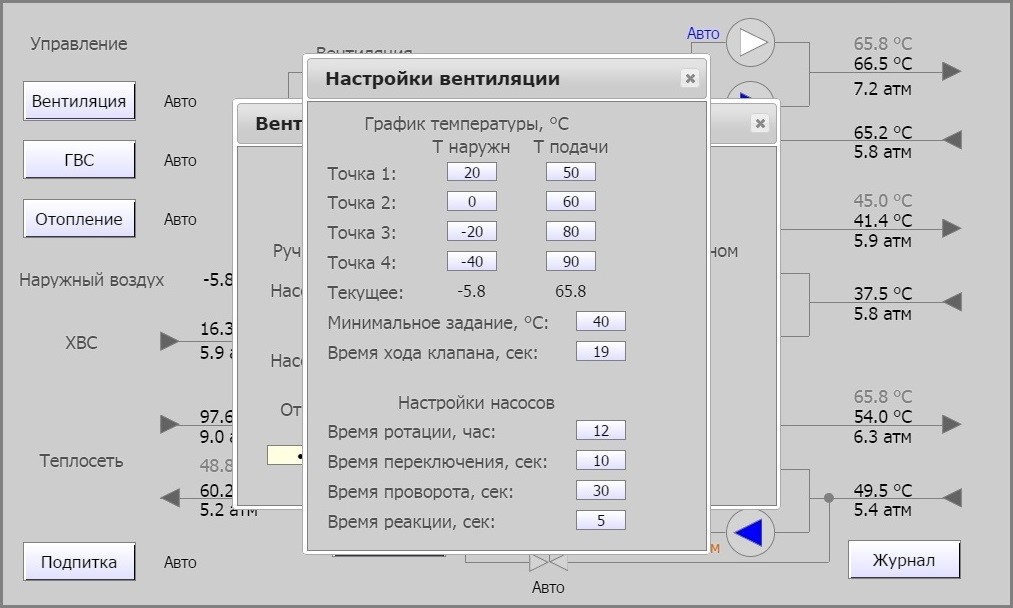

Окно настроек контура

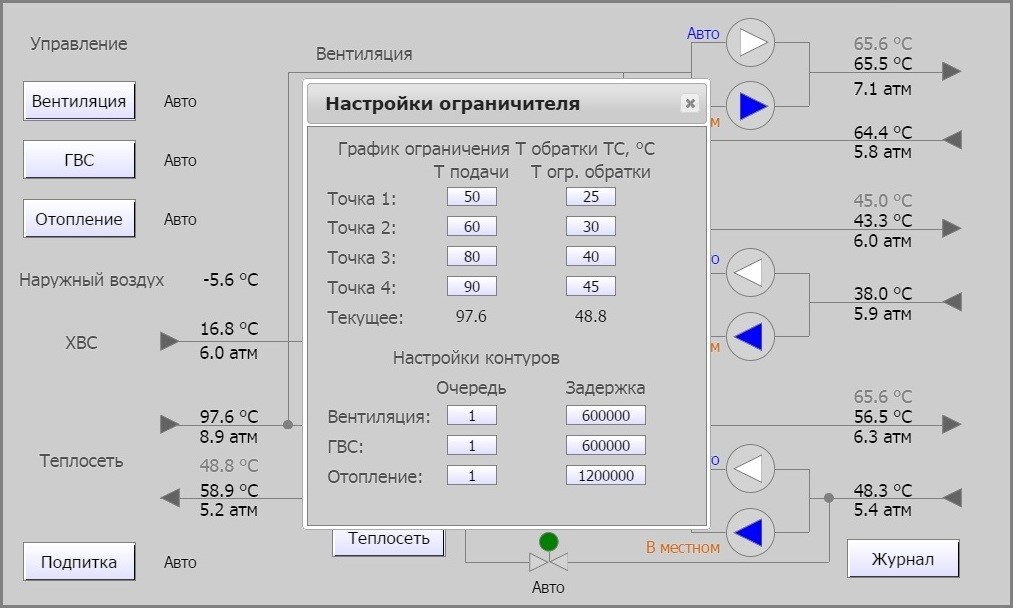

Окно настроек ограничителя обратки ТС
