Информационно-измерительная система температурного контроля котлоагрегата ст. № 7 Волжской ТЭЦ

Заказчик: ООО «ЛУКОЙЛ-Волгоградэнерго»
Разработчик: ООО "Волжская электроремонтная компания"

Объект
Котлоагрегат ТГМ-84 ст. №7
Производительность: 420 т/ч перегретого пара.

Температура перегретого пара: 530 °С.

Давление перегретого пара: 130 кгс/см2.


Назначение системы

Главной задачей ИИС является повышение эффективности и надёжности работы котлоагрегата путем замены частично вышедшей из строя аппаратуры КИП выпуска 70-х годов ХХ века.

Внедрение данной системы позволяет повысить надежность и экономичность работы оборудования за счет повышения качества температурного контроля, диагностики оборудования и протекания технологического процесса.


Решение

ИИС котлоагрегата позволяет контролировать температуры металла выходных змеевиков,  ширм, перепускных труб пароперегревателей, металла барабана, металла водяного экономайзера, подшипников дутьевых вентиляторов и подшипников дымососов, перегретого пара впрысков, питательной воды, уходящих газов, воздуха к котлу.

В системе использованы модули УСО серии КОНТРАСТ КР500 ЗАО «Волмаг». Модули УСО подключены к медиаконверторам МОХА MGATE MB3180, которые  преобразуют протокол Modbus RTU в Modbus TCP.

Опрос контроллеров осуществляет сервер с помощью программного обеспечения OPC-сервер Modbus Universal MasterOPC Server  и MasterScada MSRT500-Net через Ethernet по протоколу Modbus TCP.

Российская SCADA-система MasterSCADA была применена из-за ее высокой надежности. Созданная SCADA-система имеет следующие технические характеристики:

  • 32   устройств ввода-вывода;

  • 302 ОРС-переменных;

  • 175 аварийных сигналов;

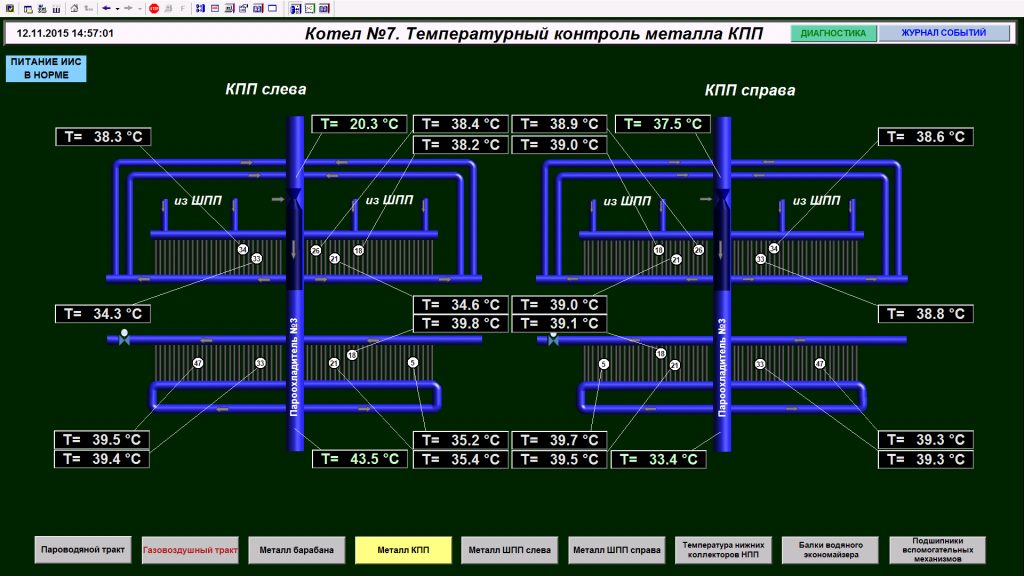

  • 11 экранов мнемосхем;

  • 37  трендов.

Vljskaya_tec_3.png  Vljskaya_tec_4.png

Функции системы
Информационные функции:

  • сбор и обработка аналоговых сигналов от датчиков;

  • сбор и обработка дискретных сигналов из электрических схем;

  • математическая обработка и контроль достоверности сигналов;

  • оперативное отображение технологических параметров на мониторе;

  • предупредительная и аварийная сигнализация о выходе параметров за допустимые пределы;

  • отображение контролируемых параметров в виде графиков, таблиц, диаграмм;

  • архивация контролируемых параметров на жестком диске;

  • разграничение прав доступа;

Управляющие функции:

  • формирование сигнализации выхода контролируемых параметров за допустимые пределы;

  • сигнализация аварийных состояний оборудования ПТК.

Сервисные функции:

  • самодиагностика оборудования ПТК;

  • составление отчетов и ведомостей.
Vljskaya_tec_1.png  Vljskaya_tec_2.png

Сроки внедрения

Срок разработки и внедрения системы  3 месяца.

Ввод в эксплуатацию в ноябре 2015 г.



Результат

Данная система позволяет наиболее информативно осуществлять оперативный контроль температурного режима всех узлов котлоагрегата и оповещать машиниста обо всех нарушениях температурного режима.

Планируется тиражировать данную систему на котлоагрегаты  ст.№ 5, 6, 8, 10 Волжской ТЭЦ.
