Автоматизированная система управления технологическими процессами СНОВ и НДВ ТЭЦ-6. ОАО «Иркутскэнерго»

Заказчик:  ТЭЦ-6 ОАО «Иркутскэнерго», г. Братск
Исполнитель:  АО "ТРЭИ, г. Пенза
Объекты: насосная станция осветленной воды (СНОВ) и насосная станция дренажных вод (НДВ)

Описание внедрения
Объектом автоматизации являются насосная станция осветленной воды (СНОВ) и насосная станция дренажных вод (НДВ), расположенные удаленно от главного корпуса ТЭЦ–6 на расстоянии 3500 м. НДВ расположена на расстоянии 50 метров от СНОВ. На станциях отсутствует постоянный оперативный персонал.
В АСУ ТП СНОВ и НДВ реализован обширный ряд функций и задач для обеспечения эффективного управления процессами и информационного обеспечения производственно-технической деятельности эксплуатационного персонала, а также качественной оценки работы как оборудования, так и действий персонала.


Структурная схема сети АСУ ТП


АСУ ТП СНОВ и НДВ поддерживает три основных режима работы:

  1. “Ручное управление”: предназначено для реализации команд оператора-технолога по управлению оборудованием с помощью местного щита управления запорной арматурой или насосными агрегатами;
  2. “Дистанционное управление”: предназначено для реализации команд оператора-технолога по управлению оборудованием с помощью станций оператора;
  3. “Автоматическое регулирование и программное управление”: предназначено для управления непрерывными процессами и должно обеспечивать поддержание заданных значений параметров технологического процесса.
Уровни АСУ ТП

АСУ ТП состоит из 3-х иерархических уровней.
В первый (нижний) уровень входят: датчики измеряемых аналоговых и дискретных сигналов, исполнительные устройства, включающие в себя запорную и регулирующую арматуру.
Второй (средний) уровень системы состоит из основного контроллерного шкафа, шкафа УСО, системы видеонаблюдения. Контроллерный шкаф расположен в помещении операторской СНОВ и включает в себя контроллер TREI-5B-05, систему резервирования питания и средства связи с верхним уровнем.

Шкаф УСО, расположенный в надземной части НДВ включает в себя интеллектуальный модуль M932C, модули сбора информации, управляющие работой НДВ и регулирующие уровень в приемном бункере НДВ. Также интеллектуальный модуль включает в себя преобразователь ST-BUS для связи с частотным преобразователем по протоколу Modbus, управляющим работой насосов НДВ. Система видеонаблюдения состоит из видеокамеры НДВ, предназначенной для наблюдения за работой насосов НДВ и за затоплением машинного зала НДВ, и двух видеокамер СНОВ, предназначенных для наблюдения за работой насосов СНОВ.

В третий (верхний) уровень системы входят две двухмониторные операторские станции, расположенные в помещении ЦТЩУ-1 и ЦТЩУ-3, а также одномониторная операторская станция, расположенная в операторской СНВО, локальная вычислительная сеть (ЛВС) типа “RadioEthernet”. В качестве HMI SCADA применяется пакет программ MasterSCADA фирмы «ИнСАТ».


snovndv1s.jpg  snovndv2s.jpg


Функции системы
В АСУ ТП СНВО и НДВ реализован следующий состав информационных функций:

  • Автоматический сбор и первичная обработка измеряемой аналоговой и дискретной информации.
  • Оперативный контроль достоверности измеряемой информации.
  • Контроль и сигнализация отклонений параметров от технологических уставок и регламентов, положений арматуры и механизмов собственных нужд с отображением на экранах операторских станций фрагментов мнемосхем, графиков, гистограмм, диаграмм и текстовых сообщений.
  • Регистрация измеренных значений измеряемых параметров.
  • Ведение архивов информации.
  • Диагностика состояния механизмов.
  • Измерение и контроль технологических параметров.
  • Дистанционное и местное управление.

snovndv7b.jpg  snovndv8b.jpg

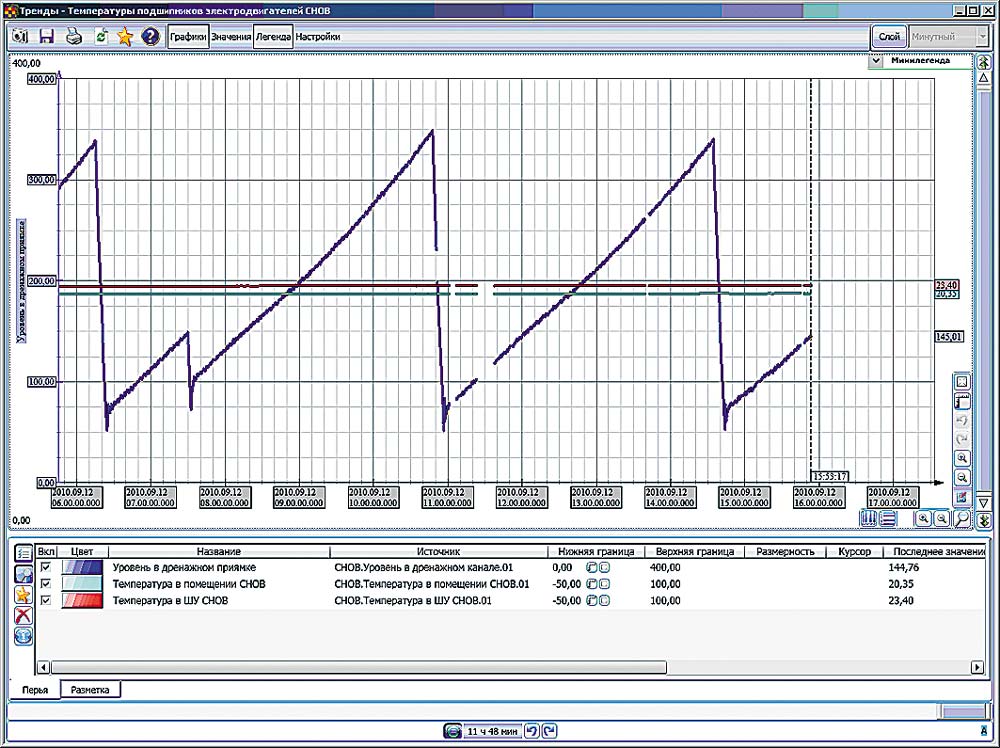

                   Структура контроллерного оборудования              Тренды аналоговых параметров
                                              в MasterSCADA

Состав функций системы обеспечивает работу объектов автоматизации во всех эксплуатационных режимах, которые в соответствии с режимами работы оборудования подразделяются на нормальные, переходные, аварийные и специальные.
Система выполняет комплекс взаимосвязанных диагностических, информационных, управляющих и вспомогательных функций.

Описание видеокадров мнемосхем
На видеокадрах мнемосхем, вызываемых на экраны дисплеев, отображаются:
  • значения технологических параметров (в виде чисел, гистограмм, графических индикаторов);
  • положения запорной арматуры (в графическом виде);
  • состояния механизмов (в графическом виде);
  • сигнализация выхода за регламентные границы аналоговых параметров;
  • срабатывание технологических защит;
  • диагностическая информация по комплексу технических средств в целом и по каждому объекту управления отдельно;
  • тренды технологических параметров – групповые и одиночные.


Мнемосхема СНОВ в MasterSCADA


На автоматическое регулирование возложено выполнение задач непрерывного управления технологическим процессом (поддержание постоянного уровня в приемном колодце НДВ) в регулировочном диапазоне нагрузок. Регулятор включается после включения одного из насосов в работу, а выходной аналоговый сигнал с регулятора поступает на выходной аналоговый канал контроллера, который управляет частотным преобразователем электродвигателей насосов НДВ.
В будущем запланирована возможность расширения функционала операторских станций ЦТЩУ-1, ЦТЩУ-3 при создании АСУ ТП багерных насосных ТЭЦ.

snovndv3b.jpg  snovndv4b.jpg

Контроллерный шкаф в помещении СНОВ
