Система мониторинга и управления электрообогревом стрелочных переводов

Заказчик: для нужд АО «РЖД»

Разработчик: ООО «НОРВИКС-ТЕХНОЛОДЖИ»

Год внедрения: 2018

Объект: станции РЖД Зеленоградск, Колосовка-Западная, Рябиновка, Кутузово, Чкаловск


Назначение системы

  • удаленный мониторинг состояния трубчатых электронагревателей (ТЭНов);

  • удаленное управление электрообогревом стрелочных переводов;

  • снижение расходов электроэнергии в процессе работы электрообогрева за счет оптимального времени работы ТЭНов;

  • предоставление возможности получения дежурным по станции оперативной информации о состоянии ТЭНов;

  • фиксация действий дежурного по станции в рамках управления электрообогревом стрелочных переводов.



Рис.1. Общая обзорная мнемосхема.


Функционал системы:

  • отображение способа управления ТЭН;

  • возможность удаленного управления (включения/отключения) электрообогрева стрелочных переводов;
  • фиксация времени работы электрообогрева стрелочных переводов;
  • фиксация времени включения/отключения электрообогрева стрелочных переводов;
  • фиксация Ф.И.О. лица, производившего дистанционное включение (с компьютера) электрообогрева;
  • выдача предупредительного (более 3 часов) и аварийного (более 8 часов) сообщений о продолжительности работы ТЭНа;
  • выдача аварийных сообщений о неисправностях при наличии функционала оборудования нижнего уровня;
  • вычисление примерного расхода электроэнергии на работу электрообогрева из расчета мощности установленных ТЭН и времени их работы (для объектов, не оборудованных средствами измерения тока);
  • вычисление расхода электроэнергии на работу электрообогрева из расчета фактической измеренной мощности установленных ТЭН и времени их работы (для объектов, оборудованных средствами измерения тока);
  • отображение значений токов и мощностей по каждой фазе (для объектов, оборудованных средствами измерения тока);
  • архивирование значений параметров системы с фиксацией:

1. наименования железной дороги;

2. номера дистанции пути;

3. номера шкафа, станции размещения, номеров стрелочных переводов, подключенных к шкафу;

  • ведение журнала сообщений об авариях, а также журнала событий, происходящих в системе;

  • отображение параметров в виде графиков: ретроспективно и в реальном времени;
  • обеспечение парольного доступа к системе с разграничением прав для разных пользователей.


Обмен информацией  между уровнями системы организован посредством применения 3G GSM-модемов для пакетной передачи данных поверх стека протоколов TCP/IP.


Для реализации проекта использовано программное обеспечение:


Срок реализации: 2017-2018 г.г.


Результаты внедрения:

Внедрение системы позволило снизить расход электроэнергии в процессе работы электрообогрева за счет оптимального времени работы ТЭНов. Дежурным по станции предоставляется оперативная информация о состоянии ТЭНов, что позволяет оперативно фиксировать и исправлять неисправности.



Рис.2. Мнемосхема шкафа с поддержкой функции измерения тока - отображает информацию по каждому шкафу.



Рис.3. Мнемосхема шкафа без поддержки функции измерения тока - отображает информацию по каждому шкафу.



Рис.4. Форма журнала событий.



Рис.5. Форма генерации отчетов.

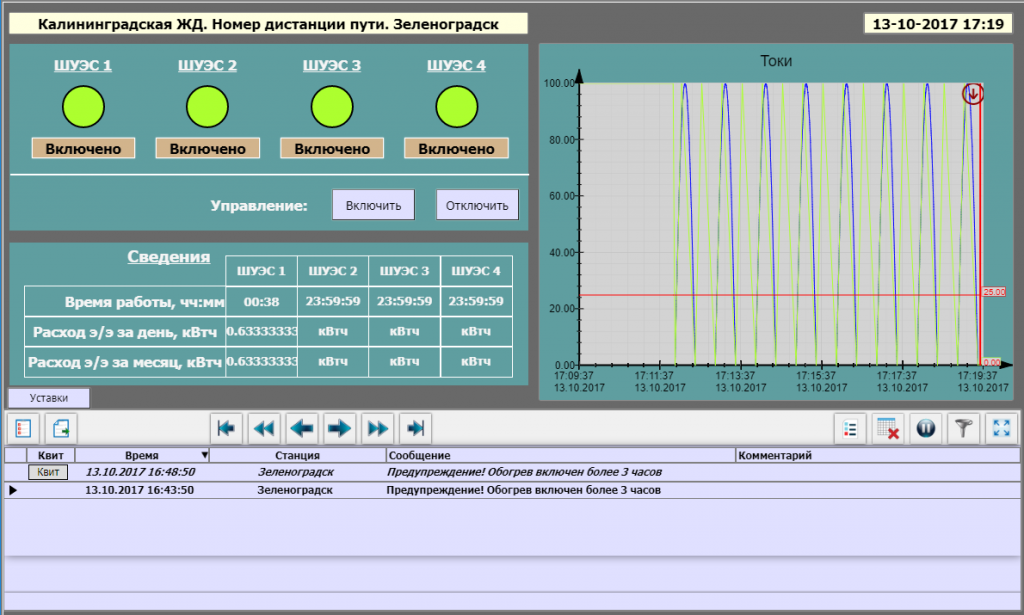

Снимок экрана (56).png

Рис.6. Экранная форма станции Зеленоградск.

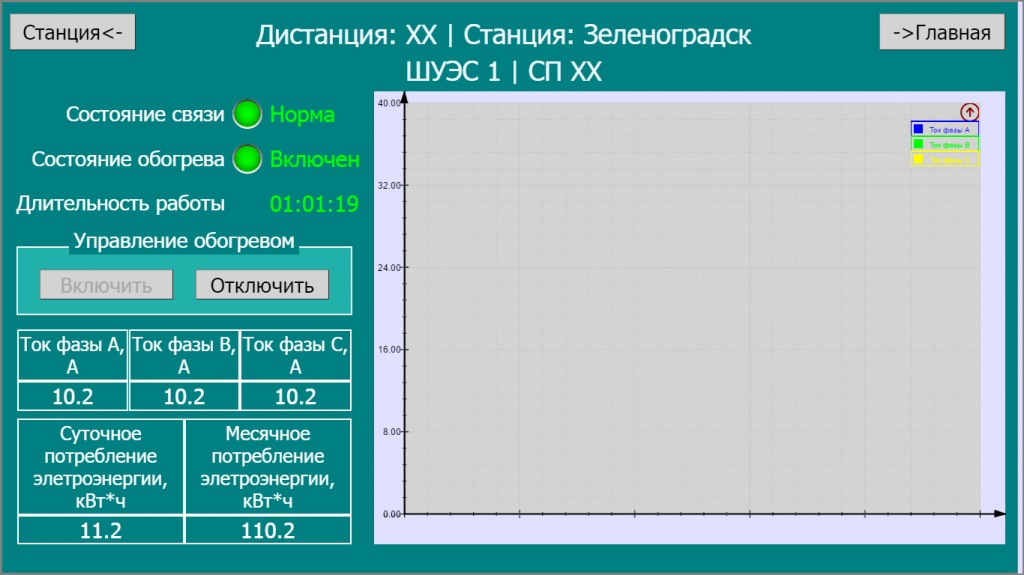

Снимок экрана (14).png

Рис.7. Экранная форма для ШУЭС 1 Станции Зеленоградск.
