Типовая АСУ котельных городских теплосетей и предприятий

Разработчик: НПП "Внедрение информационных управляющих систем" (ВИУС")

Описание объекта
Объектом автоматизации является котельная, в состав которой входят водогрейные, либо паровые котлы, газорегуляторная установка, системы водоподготовки, подготовки топлива, деаэрационно-питательная установка, насосы различного назначения, газоанализаторы, вентиляционная система, узлы учета энергоресурсов, и другое вспомогательное оборудование. На базе пакета программ MasterSCADA внедрен ряд проектов по автоматизации котельных, оборудованными котлами типа ДЕ, ДКВР, КВГМ.

Решаемые задачи

Система управления котлом обеспечивает:

  • автоматическую подготовку котла к розжигу
  • автоматический розжиг горелок
  • управление нагрузкой и оптимизацию соотношения топливо-воздух
  • управление тепловым режимом работы котла
  • защиту, сигнализацию и блокировки работы котла при неисправностях
  • поагрегатный учет энергоресурсов

Система управления общекотельным оборудованием обеспечивает:

  • управление деаэрационно-питательной установкой
  • управление насосами, автоматический ввод резервного насоса, переключение насосов в зависимости от количества отработанных часов
  • контроль и управление параметрами общекотельного оборудования, поддержание температурных графиков по температуре наружного воздуха
  • учет выработанной и потребленной энергии, расчет удельных норм расхода топлива на выработку тепловой энергии.


Основные технические решения
В состав комплекса технических средств автоматизированной системы управления котельной входят:

  • центральный диспетчерский пульт (ЦДП), состоящий из одного или нескольких АРМ операторов
  • шкафы автоматики котлов и общекотельного оборудования

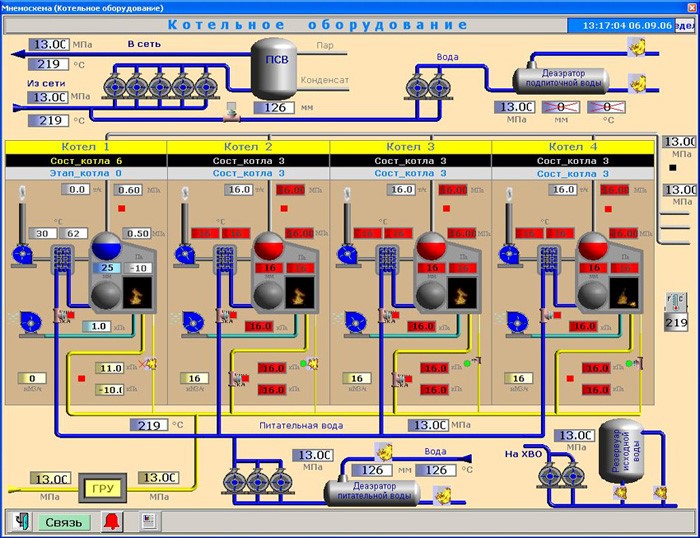

Центральный диспетчерский пульт предназначен для дистанционного управления технологическим процессом, отображения всей технологической информации о состоянии объекта управления в виде мнемосхем, графиков, таблиц, формирования отчетной документации.
Шкафы автоматики предназначены для автоматизированного управления оборудованием котельной и включают в себя:

  • промышленный контроллер Modicon TSX Premium(Schneider Electric) со встроенным портом Ethernet 100Мбит/с для обмена информацией между шкафами автоматики и АРМ операторов
  • цветную сенсорную панель оператора Magelis (Schneider Electric) со встроенными архивами для управления объектом, в случае необходимости со шкафа по месту
  • твердотельные и развязывающие реле, преобразователи
  • коммутационная и светосигнальная аппаратура, звуковая сигнализация



Результат и эффект внедрения

  • повышение надежности работы котельной
  • экономия электроэнергии 20-40% за счет регулирования частоты вращения двигателей вентиляторов дымососов
  • экономия топлива 2-6% за счет оптимального поддержания соотношения топливо-воздух
  • протоколирование и архивирование информации, анализ работы операторов и оборудования, разбор аварийных ситуаций на основании архивных данных
  • улучшение условий труда обслуживающего персонала
