АСУ ТП УПСВ «Верхозимского месторождения»

Заказчик: ОАО «Ульяновскнефть»
Исполнитель: ПАО АНУ «Нефтеавтоматика»
Объект: УПСВ «Верхозимского месторождения»

Назначение системы

Система служит для управления автоматизированным оборудованием, отображения, контролирования, архивирования технологических параметров и величин, сигнализации аварийных ситуаций, формирования и архивирования отчетной и приемо-сдаточной документации.


Решение

Система АСУ среднего и верхнего уровней включает в себя:

  • шкафы вторичных приборов (3 шт.) с установленными в них вторичными приборами средств измерений, исполнительных механизмов, и вспомогательных устройств.

  • шкаф промышленного контроллера, включающий в себя контроллер, блоки искро- и взрывозащиты, промежуточные реле, блоки питания и т.п.

  • шкаф серверов, включающий в себя промышленные компьютеры (основной и резервный), устройства сопряжения с объектами, шлюзы передачи данных, KVM-удлинители и т.п.

  • рабочее место оператора (основное и резервное), а также рабочее место начальника установки.

Система управления построена на базе программируемого контроллера WAGO с подключенными к нему вторичными приборами и исполнительными механизмами. Связь контроллера с приборами и оборудованием осуществляется как по физическим (аналоговые и дискретные сигналы), так и по информационным (ModBus RTU, ModBus-TCP) каналам.

Опрос контроллеров на верхнем уровне по протоколу ModBus-TCP через Ethernet осуществляет OPC-сервер KeepWare, зарекомендовавшим себя с лучшей стороны на множестве реализуемых проектов.

В качестве приложения визуализации, выбрана SCADA-система MasterSCADA, как одна из наиболее надежных систем отечественной разработки.

Объем проекта составляет:

-      модулей ввода-вывода контроллера – 45;

-      внешних переменных – 800;

-      внутренних переменных – 4500;

-      аварийных сигналов – 180;

-      архивируемых параметров (трендов) – 90;

-      два сервера (АРМ-оператора основной и резервный);

-      один удаленный клиент (АРМ-начальника установки).

Все системы работают как в автоматическом, так и в ручном режиме.

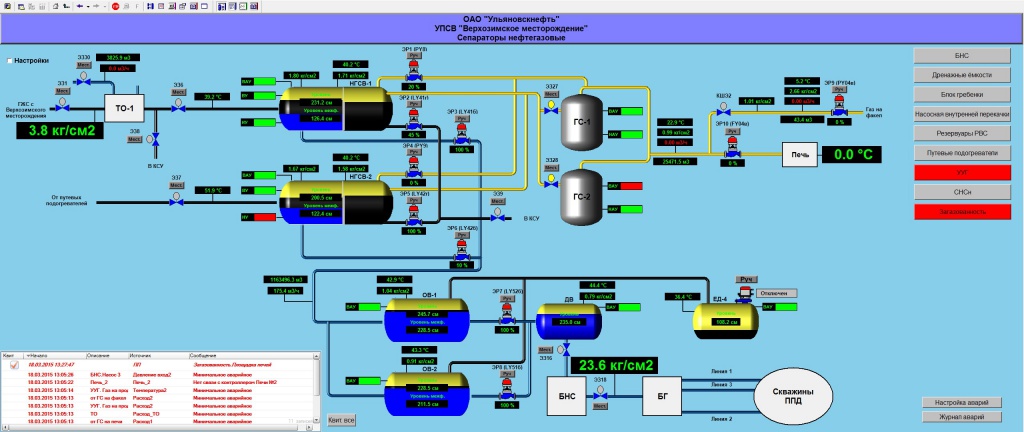

АРМ УПСВ 1.jpg


Программный комплекс АРМ-оператора обеспечивает:

  • двусторонний обмен данными между программным комплексом и контроллером;

  • отображение и контроль технологического процесса;

  • контроль и уведомление персонала о предаварийных и аварийных ситуациях;

  • управление оборудованием и объектами автоматизации;

  • защиту от несанкционированного вмешательства к функциям АРМ-оператора;

  • разграничение прав персонала по привилегированным уровням доступа;

  • формирование, архивирование, отображение и печать оперативной и отчетной документации;

  • архивирование, хранение, отображение и печать исторических данных (тренды);

  • вывод информации на верхний уровень.


Объем автоматизации системы:

  • резервуары вертикальные стальные;

  • сепараторы;

  • отстойники воды;

  • дегазатор воды;

  • станция внутренней перекачки;

  • блочная насосная станция (исполнение с собственной системой автоматизации);

  • путевые подогреватели;

  • сепараторы газовые;

  • теплообменник;

  • узел учета пластовой воды;

  • узлы учета газа на трубопроводе газа на печи и факелы;

  • система загазованности.


Сроки внедрения

Конфигурация контроллеров, системы верхнего уровня, а также пуско-наладочные работы системы заняло около 6 месяцев рабочего времени, с учетом перерывов между этапами строительства и подготовкой объектов к проведению пуско-наладочных работ и отладки системы.


Результат

Разработанный проект представляет собой информационно-управляющую систему, обеспечивающую автоматическую работу оборудования и поддержание технологического процесса в заданных режимах.

Система обеспечивает персонал оперативной и достоверной информацией о состоянии объекта, режимах работы, предаварийных и аварийных событиях.
