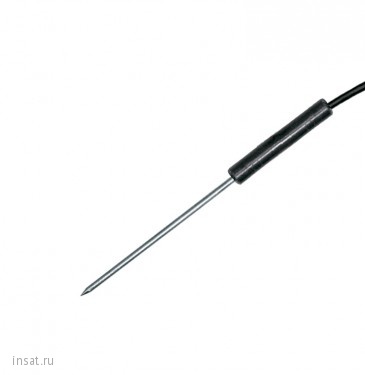

ТСМr (ТСПr)-К1И Рэлсиб

ТСМr (ТСПr)-К1И

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 100 °С (ТСП) и от минус 50 до плюс 100 C (ТСМ), отн. влажности воздуха до 100% при плюс 40 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

термопреобразователь сопротивления ТСХr-К1И - 1 шт;

паспорт - 1 шт

Технические характеристики

Класс допуска	В, С (50М, 100М)
Диапазон измеряемой температуры, °С	-70 +200 (50П,100П, Pt100, Pt1000)  -50 +180 (50М, 100М)
Кол-во чувствительных элементов	1,2 (Pt1000)
Время термической реакции, с	7 (ТСПr) 4 (ТСМr)
Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П: для Pt100, Pt1000:	0,5 0,2
Схема соединений	2-х пров. для Pt1000; 3-х - пров. (Pt100, Pt1000, 50П, 100П) 3-х, 4-х - пров. (50М, 100М)
Диаметр монтажной части, мм	4; 2 (Pt100, Pt1000, 50М, 100М)
Длина монтажной части/ диаметр монтажной части, мм	100/2,0; 120/4,0; 200/4,0 (Pt100, Pt1000, 50П, 100П)
Длина кабеля, м	2,0; 4,0; 6,0
Материал ручки	силиконовая резина
Минимальная глубина погружения/ диаметр монтажной части, мм	10/2,0 (Pt100, Pt1000); 20/4,0 (Pt100, Pt1000,50П, 100П) 40/2,0 (50М, 100М) 60/4,0 (50М, 100М)
Материал защитной оболочки кабеля	силиконовая резина
Степень защиты корпуса	IP67
Материал защитной арматуры	ст.12Х18Н10Т
Средний срок службы, не менее, лет	4
Средняя наработка на отказ, не менее, ч	42144

• надежный, механически прочный кабель,
• ручка из силиконовой резины

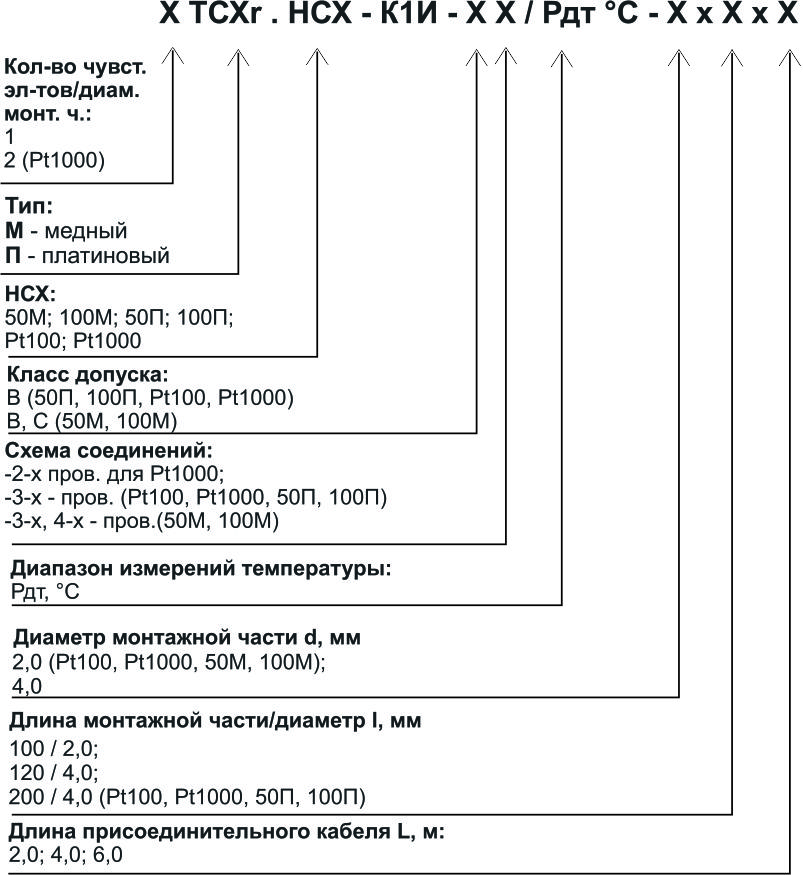

Модификации
