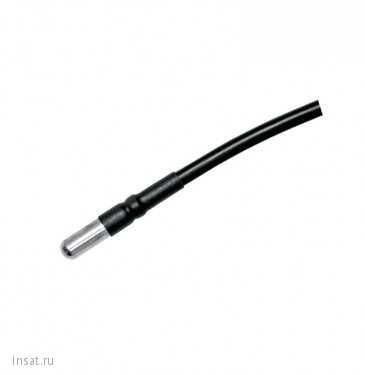

ТСМr (ТСПr)-К2 Рэлсиб

ТСМr (ТСПr)-К2
Производитель: Рэлсиб
Номер по каталогу: 158097 Производитель: Рэлсиб Цена: 770.00 q ( с НДС )
Купить Добавить в сравнение Перейти к сравнению
Описание: Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К2 применяются для контроля температуры воздуха, а также массивных изделий с установкой в «гнезде» в различных отраслях промышленности, например, в электродвигателях, подшипниках, радиаторах.
*Цена может быть изменена в зависимости от модификации
  • Техническое описание
  • Документация

ТСМr (ТСПr)-К2

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 C (ТСМ), отн. влажности воздуха до 95% при плюс 40 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

термопреобразователь сопротивления ТСХr-К2 - 1 шт;

паспорт - 1 шт

Технические характеристики

НСХ 50М, 100М, 50П, 100П, Pt100, Pt1000
Класс допуска А; В (50П, 100П, Pt100, Pt1000,
для диам. монт. ч.= 2 мм только В)
В; С (50М, 100М)
Кол-во чувствительных элементов 1;2 (Pt1000)
Пределы допускаемой абсолютной
погрешности измерений 		кл. А±(0,15+0,002∙|t|)
кл. В ±(0,3+0,005∙|t|)
кл. С ±(0,6+0,01∙|t|)
Диапазон измеряемой температуры, °С -70 до +200 (50П, 100П, Pt100, Pt1000)
-50 до +180 (50М, 100М)
Время термической реакции, с 15
Диаметр монтажной части, мм 4,0; 5,0; 6,0
Длина монтажнойчасти, мм 60, 80, 100, 30 (Pt100, Pt1000, 50М)
Длина кабеля, м 0,2; 1,0; 2,0; 4,0; 6,0
Минимальная глубина погружения/
диаметр монт. ч., мм 		25/4,0; 5,0 (50М, 100М)
40/6,0 (50М, 100М)
20/4,0 (50П, 100П, Pt100, Pt1000)
30/6,0 (50П, 100П, Pt100, Pt1000)
Максимальный измерительный ток, мА
для 50М, 100М, 50П, 100П:
для Pt100, Pt1000: 		0,5
0,2
Схема соединений 2-х пров. для Pt1000;
3-х, 4-х - пров.
(Pt100, Pt1000, 50П, 100П, 50М, 100М)
Материал защитной оболочки кабеля силиконовая резина
Средний срок службы, не менее, лет 10
Средняя наработка на отказ, не менее, ч 42144
• надежный, механически прочный кабель

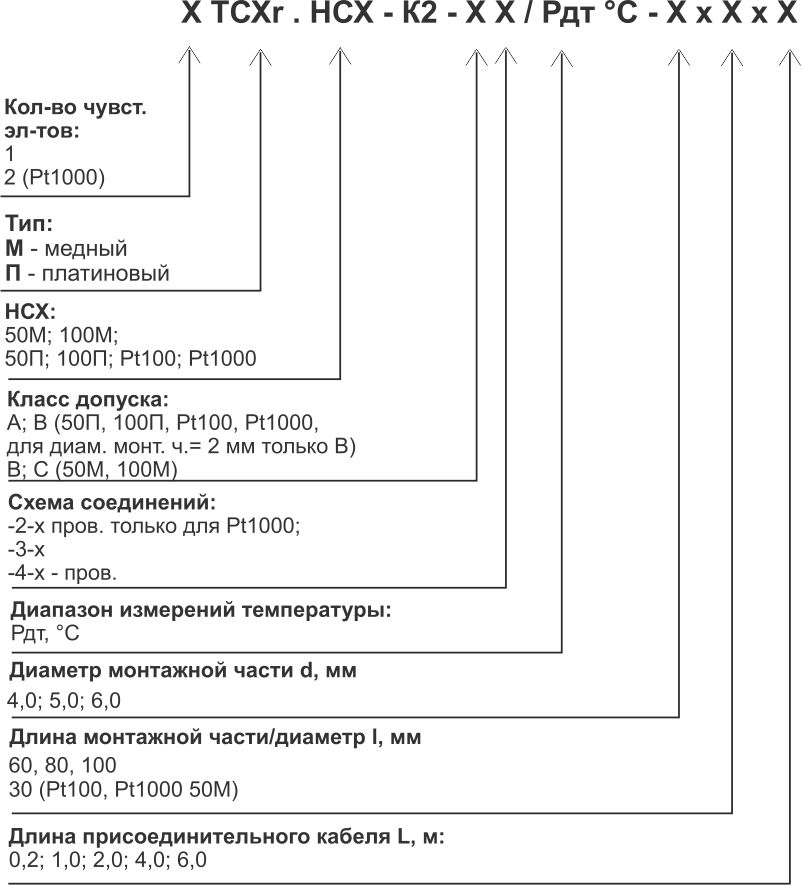

Модификации

Модификации ТСМr (ТСПr)-К2.jpg
