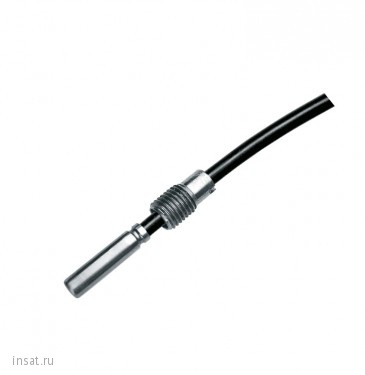

ТСМr (ТСПr)-К2.1 Рэлсиб
ТСМr (ТСПr)-К2.1
Рэлсиб
| Производитель: | Рэлсиб |
Номер по каталогу: 158103
Производитель: Рэлсиб
Цена:
800.00 q
( с НДС )
Описание: Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К2.1 предназначен для измерения температуры окружающей среды и крупногабаритных изделий различных отраслей промышленности, с установкой в «гнезде», например, электродвигателей, подшипников, радиаторов.
*Цена может быть изменена в зависимости от модификации
800,00
RUB
*Цена может быть изменена в зависимости от модификации
- Техническое описание
- Документация
ТСМr (ТСПr)-К2.1
Термопреобразователи соответствуют ГОСТ 6651.Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75.
Комплектность поставки
термопреобразователь сопротивления ТСХr-К2.1 - 1 шт;
паспорт - 1 шт
Технические характеристики
| НСХ |
50М, 100М, 50П, 100П, Pt100, Pt1000 |
| Класс допуска |
А, В (50П, 100П, Pt100, Pt1000), В, С (50М, 100М) |
| Кол-во чувствительных элементов | 1 |
| Диапазон измеряемой температуры, °С |
-70 до +200 (50П,100П, Pt100, Pt1000) -50 до +180 (50М, 100М) |
| Время термической реакции, с |
15 (ТСПr) 9 (ТСМr) |
|
Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П: для Pt100, Pt1000: |
0,5 0,2 |
| Схема соединений |
2-х проводная для Pt1000; 3-х, 4-х; - проводная |
| Тип кабеля | силиконовый кабель |
| Диаметр монтажной части, мм | 4,0; 5,0 |
| Длина монтажной части, мм |
60, 80, 100, 30 (Pt100, Pt1000, 50М) |
| Минимальная глубина погружения, мм | 20 |
| Длина кабеля, м | 0,2; 1,0; 2,0; 4,0; 6,0 |
| Материал защитной арматуры | 12Х18Н10Т (SUS304) |
| Материал защитной оболочки кабеля | силиконовая резина |
| Средний срок службы, не менее, лет | 10 |

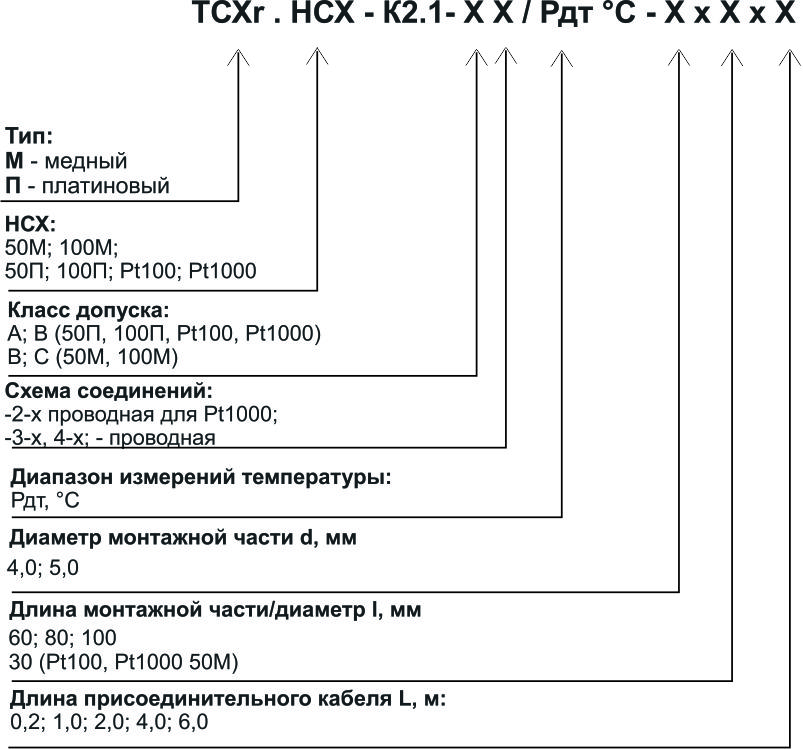

Модификации
-К2.1.jpg "Модификации ТСМr (ТСПr)-К2.1.jpg")
