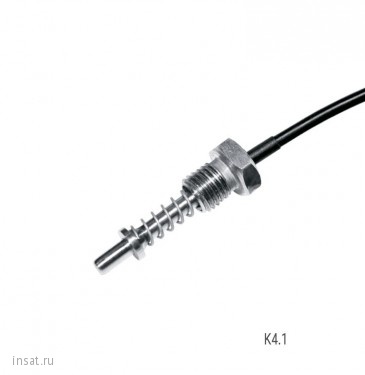

TСМr (ТСПr)-K4.1 Рэлсиб

TСМr (ТСПr)-K4.1
Производитель: Рэлсиб
Номер по каталогу: 158112 Производитель: Рэлсиб Цена: 1 410.00 q ( с НДС )
Купить Добавить в сравнение Перейти к сравнению
Описание: Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К4.1 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д, а также для контроля температуры поверхности вращающихся объектов.
*Цена может быть изменена в зависимости от модификации
  • Техническое описание
  • Документация

TСМr (ТСПr)-K4.1

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

  • термопреобразователь сопротивления ТСХr-К4.1 - 1 шт;
  • паспорт - 1 шт

Технические характеристики

НСХ 50М, 100М, 50П, 100П, Pt100, Pt1000
Класс допуска В;А (Pt100, Pt1000, 50П, 100П);
С (50М, 100М)
Кол-во чувствительных элементов 1, 2 для 2-х пр. сх. Pt1000
Диапазон измеряемой температуры, °С -70 до +200 (Pt100, Pt1000, 50П, 100П))
-50 до +180 (50М, 100М)
Максимальный измерительный ток,
мА для 50М, 100М, 50П, 100П:
для Pt100, Pt1000: 		0,5
0,2
Время термической реакции, с, не более
(при скорости потока 1 м/с в воде,процент
полного изменения показаний 63,2%) 		20
Диаметр монтажной части, мм 5,0; 6,0; 8,0
Длина монтажной части, мм 60; 80; 100; 120;
160; 200; 250; 320
Минимальная глубина погружения/
диаметр монтажной части, мм 		30/5,0;
40/6,0;
50/8,0
Материал защитной арматуры 12Х18Н10Т
Материал защитной оболочки кабеля силиконовая резина
Средний срок службы, не менее, лет 10
Длина кабеля, м 0,2; 1,0; 2,0;
4,0; 6,0 (3-х пр. сх. и Pt1000)
Схема соединений 3-х, 4-х - проводная, 2-х проводная
• контроль температуры жидких и сыпучих сред

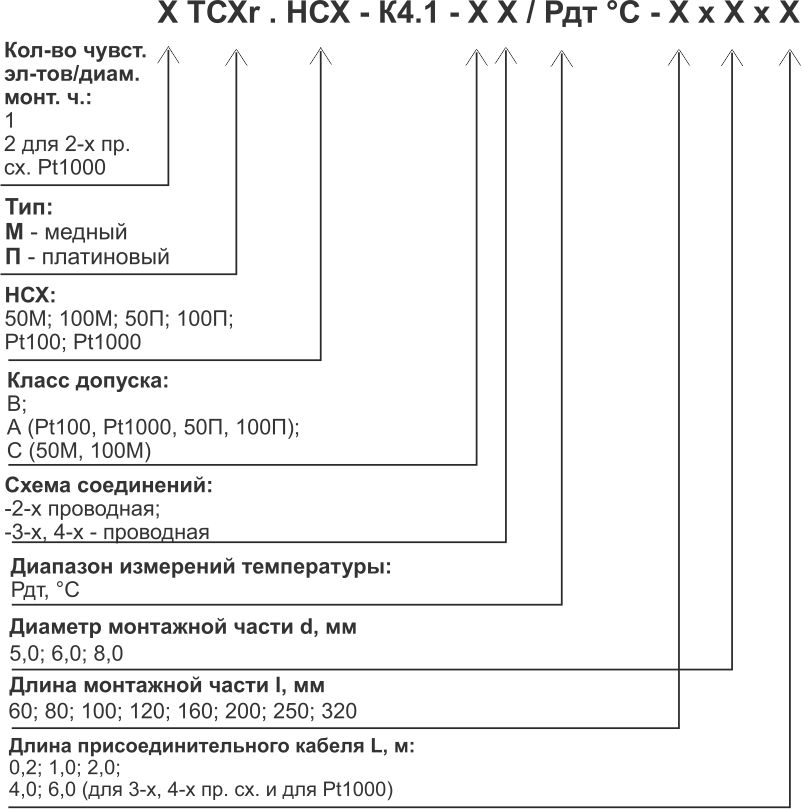

Модификации

Модификации TСМr (ТСПr)-K4.1.jpg
