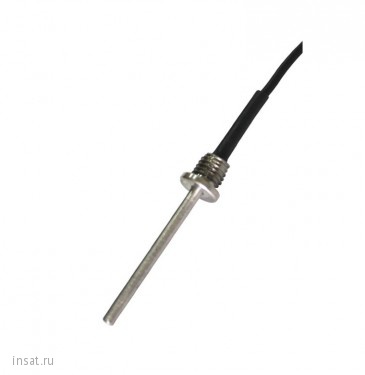

ТСМr (ТСПr)-К4Р Рэлсиб

ТСМr (ТСПr)-К4Р

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

• термопреобразователь сопротивления ТСХr-К4Р - 1 шт;
• паспорт - 1 шт


Технические характеристики

НСХ	50М, 100М, 50П, 100П, Pt100, Pt1000
Класс допуска	В;А (Pt100, Pt1000, 50П, 100П); С (50М, 100М)
Кол-во чувствительных элементов	1,2 (Pt1000)
Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П: для Pt100, Pt1000:	0,5 0,2
Диапазон измеряемой температуры, °С	-70 до +200 (50П, 100П, Pt100, Pt1000) -50 до +180 (50М, 100М)
Время термической реакции, с	20
Схема соединений	3-х, 4-х - проводная 2-х проводная (Pt1000, 50М,100М)
Диаметр монтажной части, мм	4,0; 5,0; 6,0; 8,0
Длина монтажной части, мм	20; 30; 60
Минимальная глубина погружения/ диаметр монтажной части, мм	20/4,0 30/5,0 60/6,0;8,0
Длина кабеля, м	0,2; 1,0; 2,0; 4,0; 6,0 (для 3-х и 4-х пр. сх. и для Pt1000)
Тип резьбы/диам. монт. ч.	М12×1,5 / 4,0; 5,0 М20×1,5 / 6,0; 8,0 G1/4 / 4,0; 5,0 G1/2 / 6,0; 8,0
Материал защитной арматуры	12Х18Н10Т
Материал защитной оболочки кабеля	силиконовая резина
Средний срок службы, не менее, лет	10

• для температурных камер, жидкостных термостатов, сушилок и т.д.
• удобный монтаж со стороны камеры

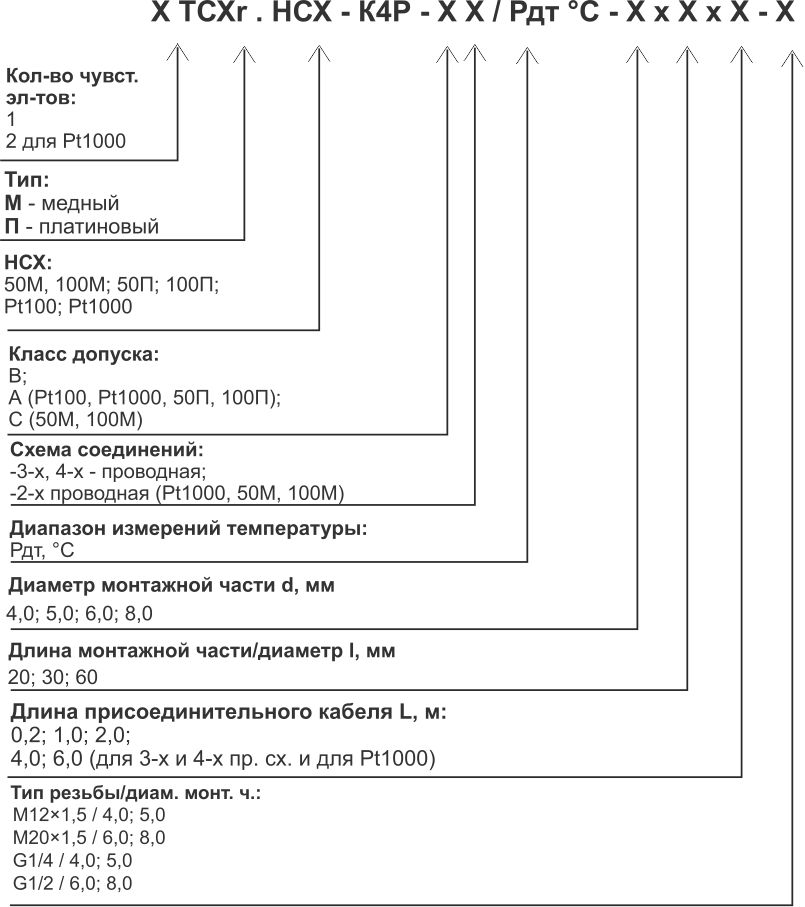

Модификации
