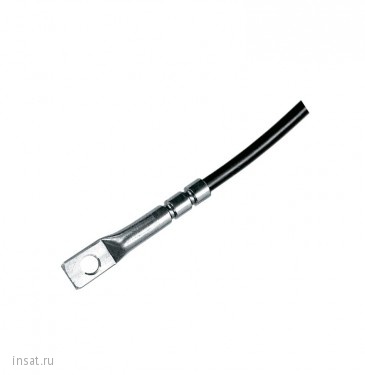

ТСМr (ТСПr)-К5 Рэлсиб

ТСМr (ТСПr)-К5

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

• термопреобразователь сопротивления ТСПr/ ТСМr–К5 - 1 шт
• паспорт - 1 шт

Технические характеристики

НСХ	50М; 100М; Pt100; Pt1000
Диапазон измерений, °С	от -50 до +180 (50М, 100М) от -70 до +200 (Pt100, Pt1000)
Пределы допускаемой абсолютной погрешности измерений	±(0,6+0,01∙|t|)
Номинальная температура применения, °С	+100(±5°С)
Класс допуска	C
Максимальный измерительный ток, мА для 50М, 100М: для Pt100, Pt1000:	0,5 0,2
Кол-во чувствительных элементов	1, 2 для Pt1000
Время термической реакции, с, не более	9
Схема соединений	3-х проводная; 4-х проводная (50М, 100М) 2-х проводная (Pt1000, 50М, 100М)
Длина монтажной части, мм	30 (50М, 100М); 60 (Pt100; Pt1000)
Диаметр монтажной части, мм	4 (50М, 100М); 5 (50М, 100М) 6 (Pt100; Pt1000)
Габариты контактной площадки, не более, м	6х7
Длина кабеля, м	0,2; 1,0; 2,0; 4,0; 6,0 (для 3-х и 4-х пр. сх. и для Pt1000)
Материал защитной арматуры	12Х18Н10Т
Материал защитной оболочки кабеля	силиконовая резина
Средний срок службы, не менее, лет	10
Средний наработка до отказа, не менее, ч	42144

• контроль температуры поверхности твердых тел,
• удобная быстрая установка на объекте
• высокая механическая прочность

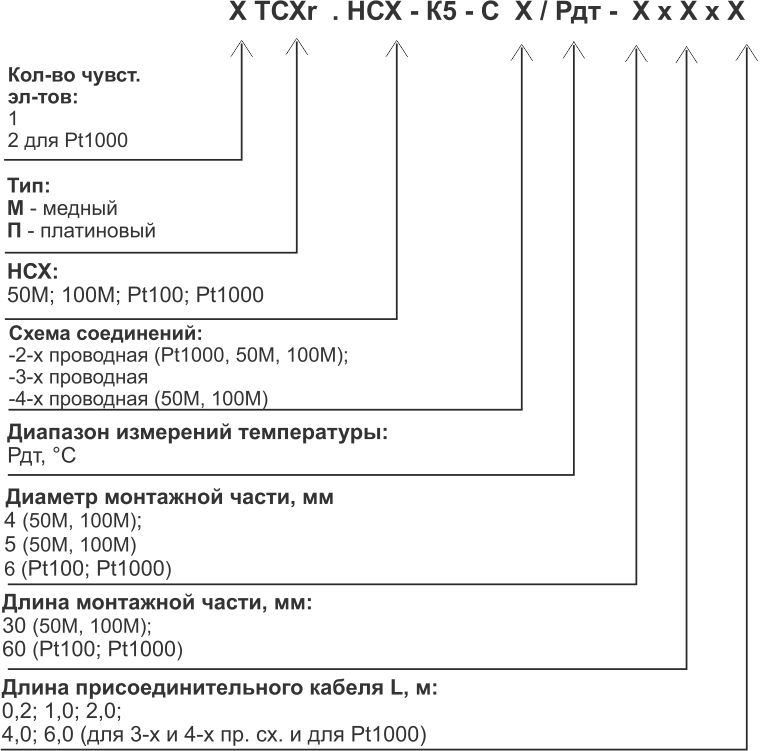

Модификации
