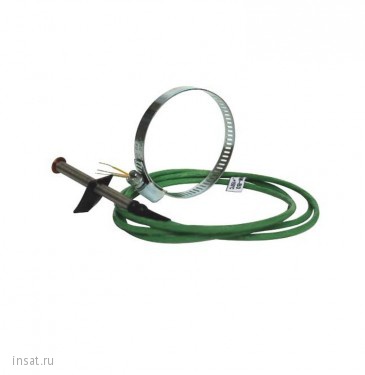

ТСМr (ТСПr)-К9 Рэлсиб

ТСМr (ТСПr)-К9

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

Комплектность поставки

• термопреобразователь сопротивления ТСПr/ ТСМr–К9 - 1 шт
• паспорт - 1 шт

Технические характеристики

НСХ	50М, Pt100, Pt1000
Кол-во чувствительных элементов	1, 2 (Pt1000)
Диапазон измеряемой температуры, °С	-50…+180
Пределы допускаемой абсолютной погрешности измерений	±(1,0+0,01∙|t|)
Время термической реакции, с	15
Номинальная температура применения, °С	+100 (±5°С)
Максимальный измерительный ток, мА для 50М: для Pt100, Pt1000:	0,5 0,2
Длина монтажной части, мм	60
Диаметр монтажной части, мм	5
Диаметр хомута, мм	20, 40, 60, 80, 120
Длина кабеля, м	0,2; 1,0; 2,0; 4,0; 6,0 (для 3-х пр. сх. и для Pt1000)
Схема соединений	2-х проводная (Pt1000, 50М); 3-х - проводная
Материал защитной арматуры	12Х18Н10Т
Материал защитной оболочки кабеля	силиконовая резина
Средний срок службы, не менее, лет	10
Средний наработка до отказа, не менее, ч	42144

• контроль температуры поверхности труб,
• удобная быстрая установка на объекте

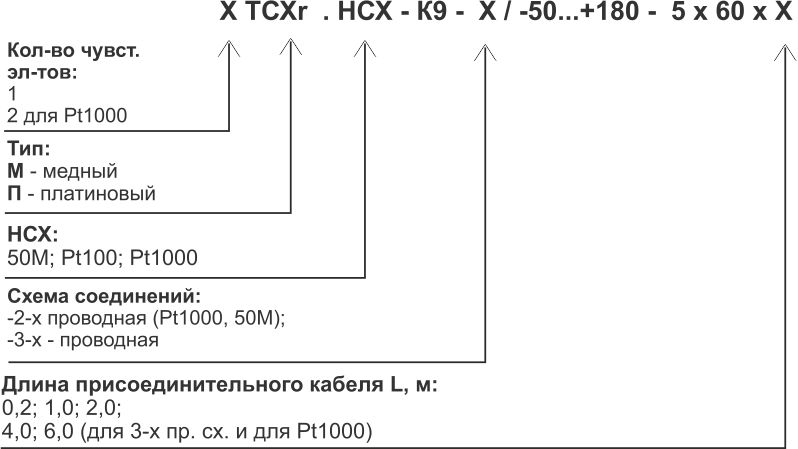

Модификации
