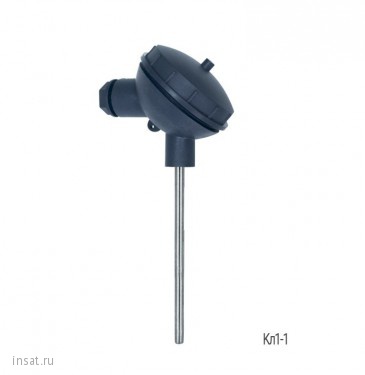

ТСМr (ТСПr)-Кл1-1 Рэлсиб

ТСМr (ТСПr)-Кл1-1
Производитель: Рэлсиб
Номер по каталогу: 158126 Производитель: Рэлсиб Цена: 1 040.00 q ( с НДС )
Купить Добавить в сравнение Перейти к сравнению
Описание: Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл1-1 предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC).
*Цена может быть изменена в зависимости от модификации
  • Техническое описание
  • Документация

ТСМr (ТСПr)-Кл1-1

Термопреобразователи соответствуют ГОСТ 6651.

Условия эксплуатации

Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), отн. влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.

Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениями.

Комплектность поставки

термопреобразователь сопротивления ТСХr - Кл1-1 - 1 шт;

паспорт - 1 шт

Технические характеристики

НСХ 50М, 100М, 50П, 100П, Pt100, Pt1000
Кол-во чувствительных элементов
 1, 2 (для 2-х проводной схемы)
Класс допуска А, В ( 3-х, 4-х пров. сх. Pt100, Pt1000, 50П, 100П);
В (2-х пров. сх. Pt100, Pt1000, 50П, 100П);
В, С (50М, 100М)
Максимальный измерительный ток, мА
для 50М, 100М, 50П, 100П:
для Pt100, Pt1000:
 0,5
0,2
Диапазон измеряемой температуры, °С
 -70 +200 (50П,100П, Pt100, Pt1000)
-50 +180 (50М, 100М)
Время термической реакции, с
 30
Диаметр монтажной части, мм 5,0; 6,0; 8,0; 10,0
Длина монтажной части, мм 80; 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000
Минимальная глубина погружения, мм
 50 (Pt100, Pt1000, 50П, 100П)
60 ( 8 для Pt100, Pt1000, 50П, 100П; 5 и 6 для 50М, 100М)
80 ( 10 для Pt100, Pt1000, 50П, 100П; 8 и 10 для 50М, 100М)
Материал клеммной головки ABS пластик
Габаритные размеры клеммнойголовки, мм, не более
 45
58
Схема соединений 2-х; 3-х; 4-х проводная
Материал защитной арматуры ст.12Х18Н10Т
Средний срок службы, не менее, лет
 10
• контроль температуры жидких и сыпучих сред

Модификации

Модификации ТСМr (ТСПr)-Кл1-1.jpg
